钢结构零件及部件加工技术要求

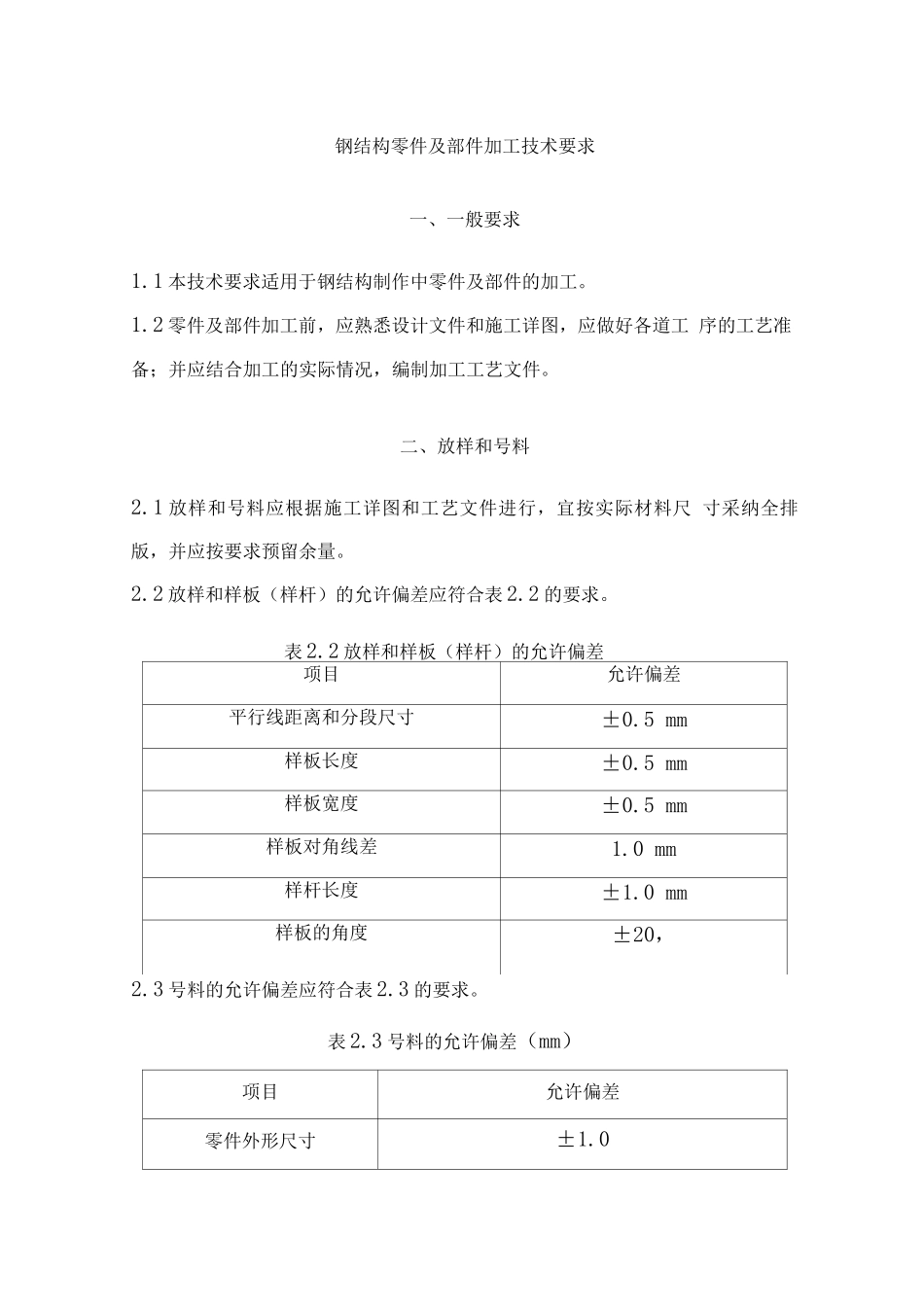

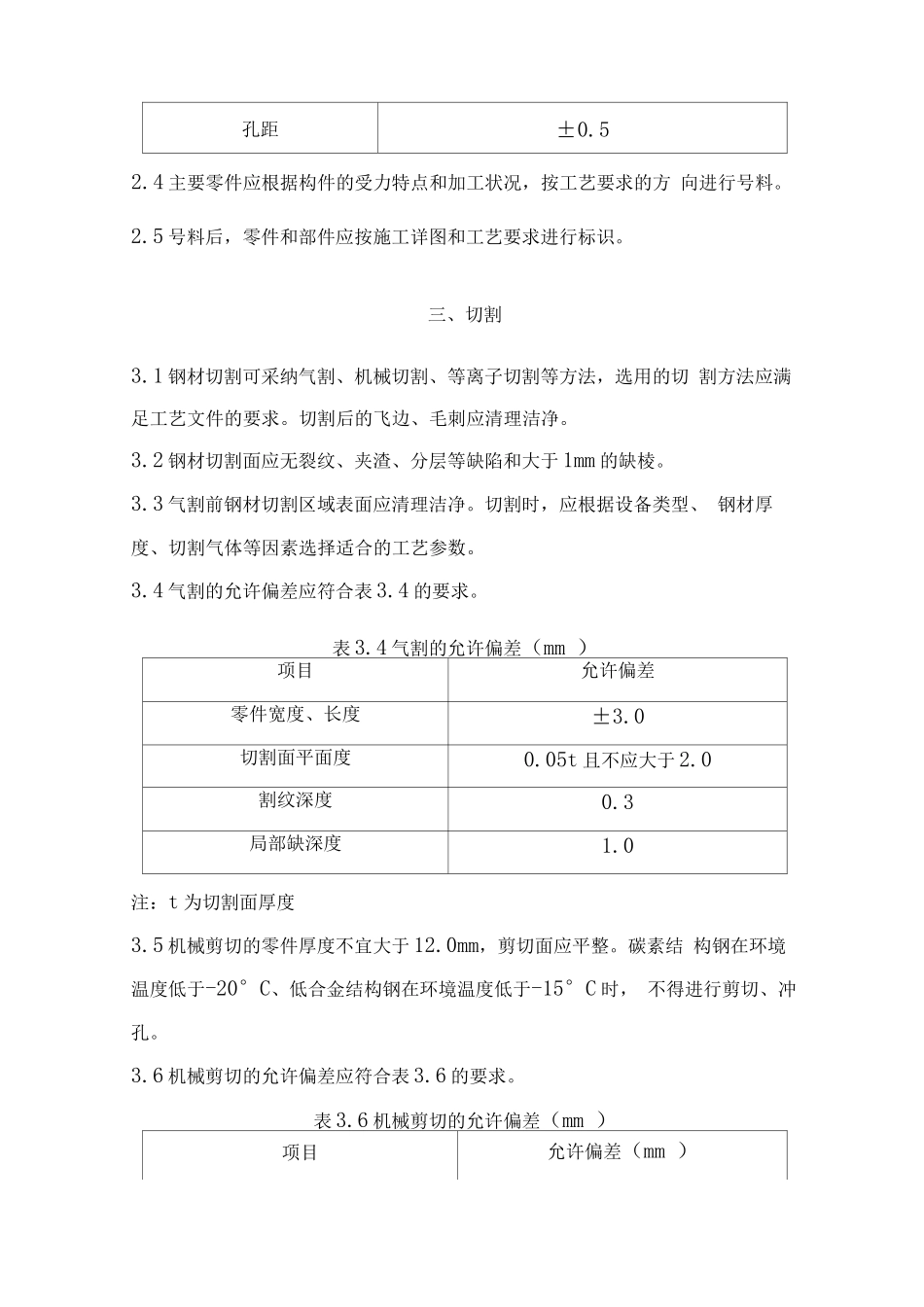

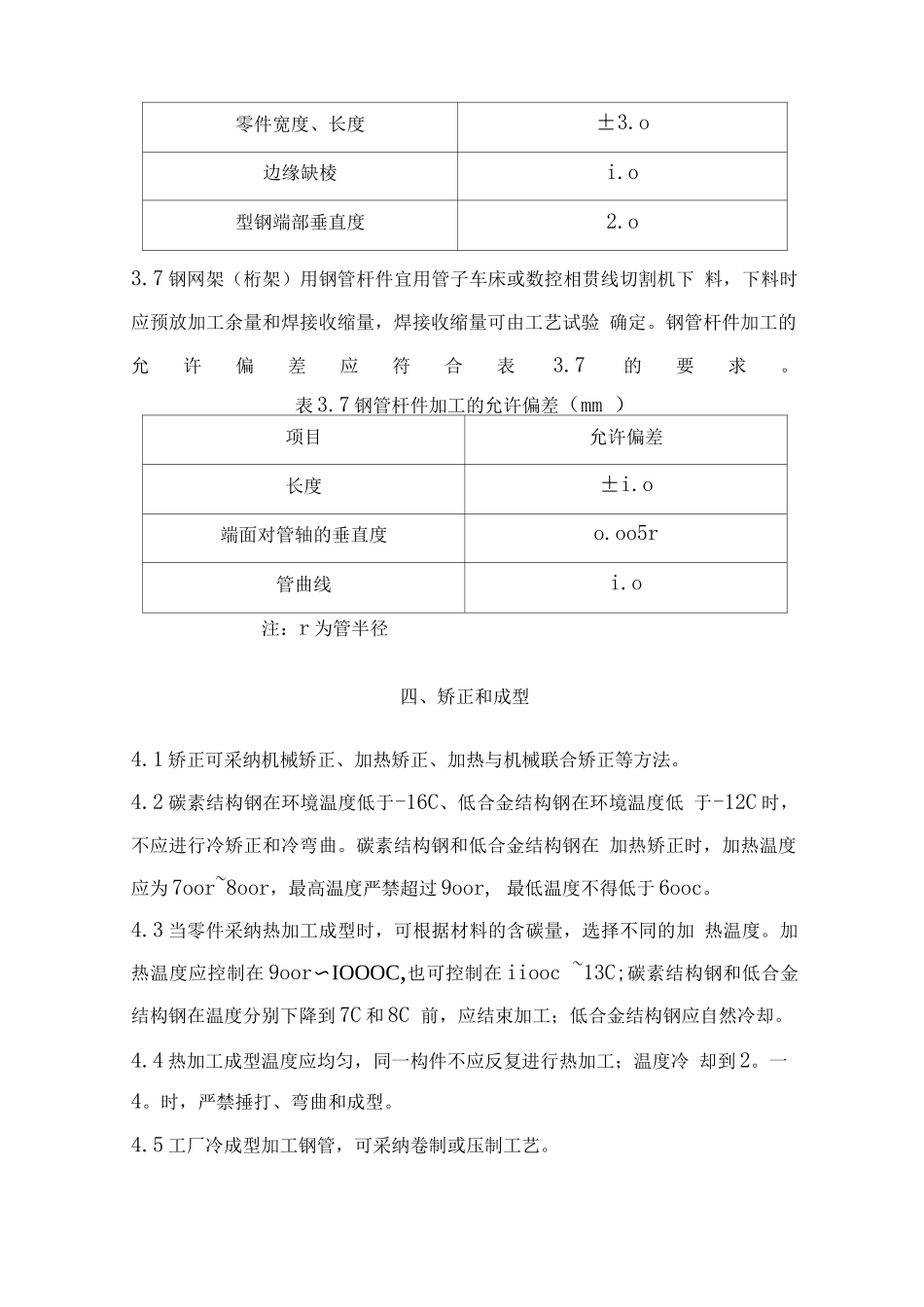

钢结构零件及部件加工技术要求一、一般要求1.1 本技术要求适用于钢结构制作中零件及部件的加工。1.2 零件及部件加工前，应熟悉设计文件和施工详图，应做好各道工 序的工艺准备；并应结合加工的实际情况，编制加工工艺文件。二、放样和号料2.1 放样和号料应根据施工详图和工艺文件进行，宜按实际材料尺 寸采纳全排版，并应按要求预留余量。2.2 放样和样板（样杆）的允许偏差应符合表 2.2 的要求。表 2.2 放样和样板（样杆）的允许偏差项目允许偏差平行线距离和分段尺寸±0.5 mm样板长度±0.5 mm样板宽度±0.5 mm样板对角线差1.0 mm样杆长度±1.0 mm样板的角度±20，2.3 号料的允许偏差应符合表 2.3 的要求。表 2.3 号料的允许偏差（mm）项目允许偏差零件外形尺寸±1.0孔距±0.52.4 主要零件应根据构件的受力特点和加工状况，按工艺要求的方 向进行号料。2.5 号料后，零件和部件应按施工详图和工艺要求进行标识。三、切割3.1 钢材切割可采纳气割、机械切割、等离子切割等方法，选用的切 割方法应满足工艺文件的要求。切割后的飞边、毛刺应清理洁净。3.2 钢材切割面应无裂纹、夹渣、分层等缺陷和大于 1mm 的缺棱。3.3 气割前钢材切割区域表面应清理洁净。切割时，应根据设备类型、 钢材厚度、切割气体等因素选择适合的工艺参数。3.4 气割的允许偏差应符合表 3.4 的要求。表 3.4 气割的允许偏差（mm ）项目允许偏差零件宽度、长度±3.0切割面平面度0.05t 且不应大于 2.0割纹深度0.3局部缺深度1.0注：t 为切割面厚度3.5 机械剪切的零件厚度不宜大于 12.0mm，剪切面应平整。碳素结 构钢在环境温度低于-20°C、低合金结构钢在环境温度低于-15°C 时， 不得进行剪切、冲孔。3.6 机械剪切的允许偏差应符合表 3.6 的要求。表 3.6 机械剪切的允许偏差（mm ）项目允许偏差（mm ）零件宽度、长度±3.o边缘缺棱i.o型钢端部垂直度2.o3.7 钢网架（桁架）用钢管杆件宜用管子车床或数控相贯线切割机下 料，下料时应预放加工余量和焊接收缩量，焊接收缩量可由工艺试验 确定。钢管杆件加工的允许偏差应符合表3.7的要求。表 3.7 钢管杆件加工的允许偏差（mm ）项目允许偏差长度±i.o端面对管轴的垂直度o.oo5r管曲线i.o注：r 为管半径四、矫正和成型4.1 矫正可采纳机械矫正、加热矫正、加热与机械联合矫正等方法。4.2 碳素结构钢在环境温度低于-16C、低合金结构钢在环境温度低 于-12C 时，不应进行冷矫正...
