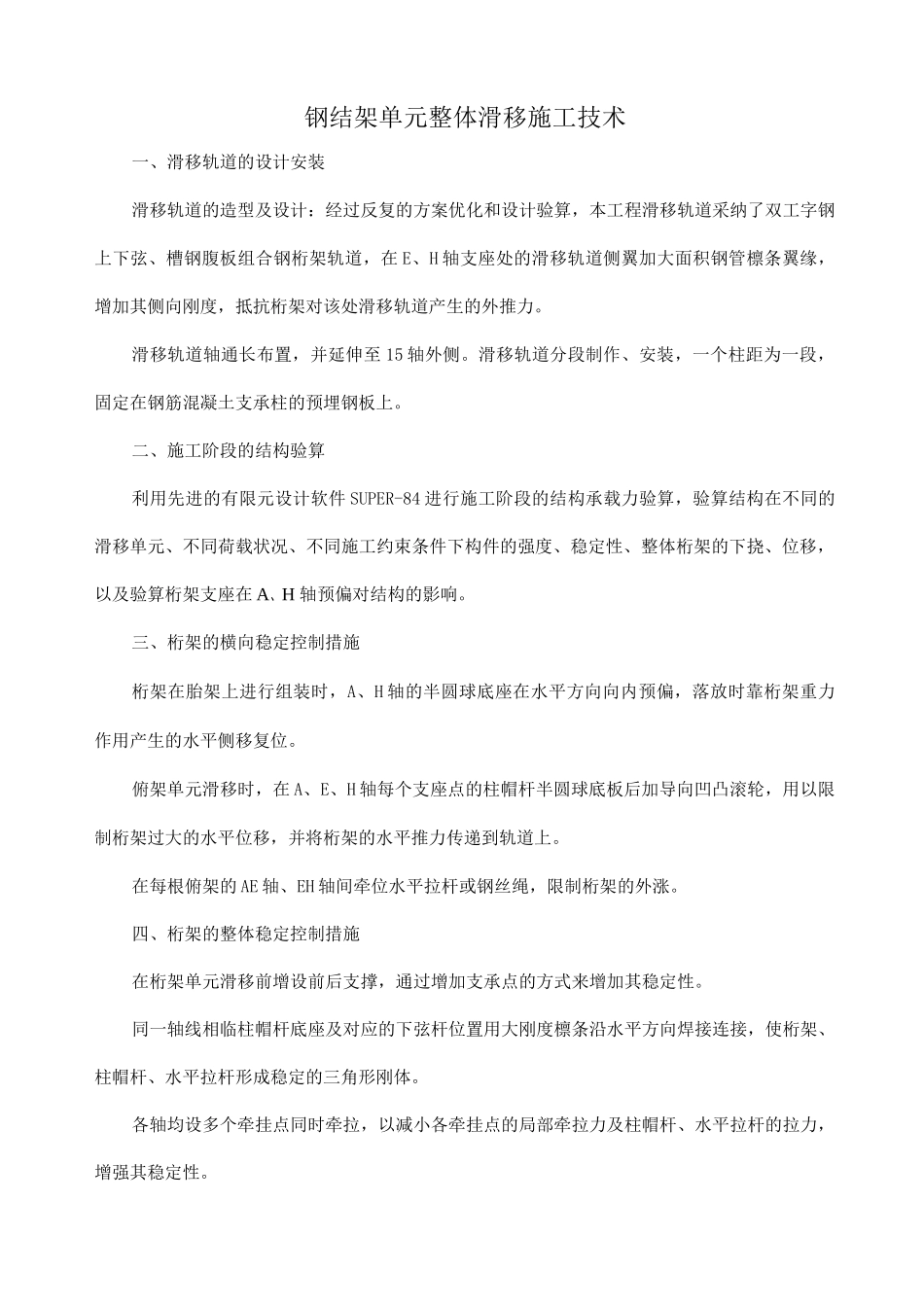

钢结架单元整体滑移施工技术一、滑移轨道的设计安装滑移轨道的造型及设计：经过反复的方案优化和设计验算，本工程滑移轨道采纳了双工字钢上下弦、槽钢腹板组合钢桁架轨道，在 E、H 轴支座处的滑移轨道侧翼加大面积钢管檩条翼缘，增加其侧向刚度，抵抗桁架对该处滑移轨道产生的外推力。滑移轨道轴通长布置，并延伸至 15 轴外侧。滑移轨道分段制作、安装，一个柱距为一段，固定在钢筋混凝土支承柱的预埋钢板上。二、施工阶段的结构验算利用先进的有限元设计软件 SUPER-84 进行施工阶段的结构承载力验算，验算结构在不同的滑移单元、不同荷载状况、不同施工约束条件下构件的强度、稳定性、整体桁架的下挠、位移，以及验算桁架支座在 A、H 轴预偏对结构的影响。三、桁架的横向稳定控制措施桁架在胎架上进行组装时，A、H 轴的半圆球底座在水平方向向内预偏，落放时靠桁架重力作用产生的水平侧移复位。俯架单元滑移时，在 A、E、H 轴每个支座点的柱帽杆半圆球底板后加导向凹凸滚轮，用以限制桁架过大的水平位移，并将桁架的水平推力传递到轨道上。在每根俯架的 AE 轴、EH 轴间牵位水平拉杆或钢丝绳，限制桁架的外涨。四、桁架的整体稳定控制措施在桁架单元滑移前增设前后支撑，通过增加支承点的方式来增加其稳定性。同一轴线相临柱帽杆底座及对应的下弦杆位置用大刚度檩条沿水平方向焊接连接，使桁架、柱帽杆、水平拉杆形成稳定的三角形刚体。各轴均设多个牵挂点同时牵拉，以减小各牵挂点的局部牵拉力及柱帽杆、水平拉杆的拉力，增强其稳定性。多头牵拉同步控制措施：桁架单元滑移采纳 3 台卷扬机在 A、E、H 轴同步牵拉系统，滑移过程中三轴摩擦阻力及牵拉力不同严重影响其同步，因此实行如下措施来保证滑移同步。采纳改装的 3 台 JJM-10 卷扬机，设计专用的控制柜，3 台卷扬机既可以同时启动又可以单独工作及收编。在 3 条滑移轨道上设置刻度标尺，每 50 毫米一格，1m 为一大格，柱距 12.8m 为一个控制单元，3 条轨道不同步超出限值，即作相应的停滑处理.设计滑轮组机构，在减小单绳牵拉力的同时，也减小 3 台卷扬机牵拉力的差距。滑移单元的组成：将 16 棉桁架分成 4 根、5 根、5 根、2 棉共 4 个滑移单元，由第 15 轴开始向第①轴方向牵拉，1〜4 根为第一单元，5〜9 根为第二单元，10〜14 棉为第三单元，15〜16 棉为第四单元。滑移前准备工作：滑移轨道安装完成，并经砂纸打磨、均匀涂抹黄油。限位凹...
