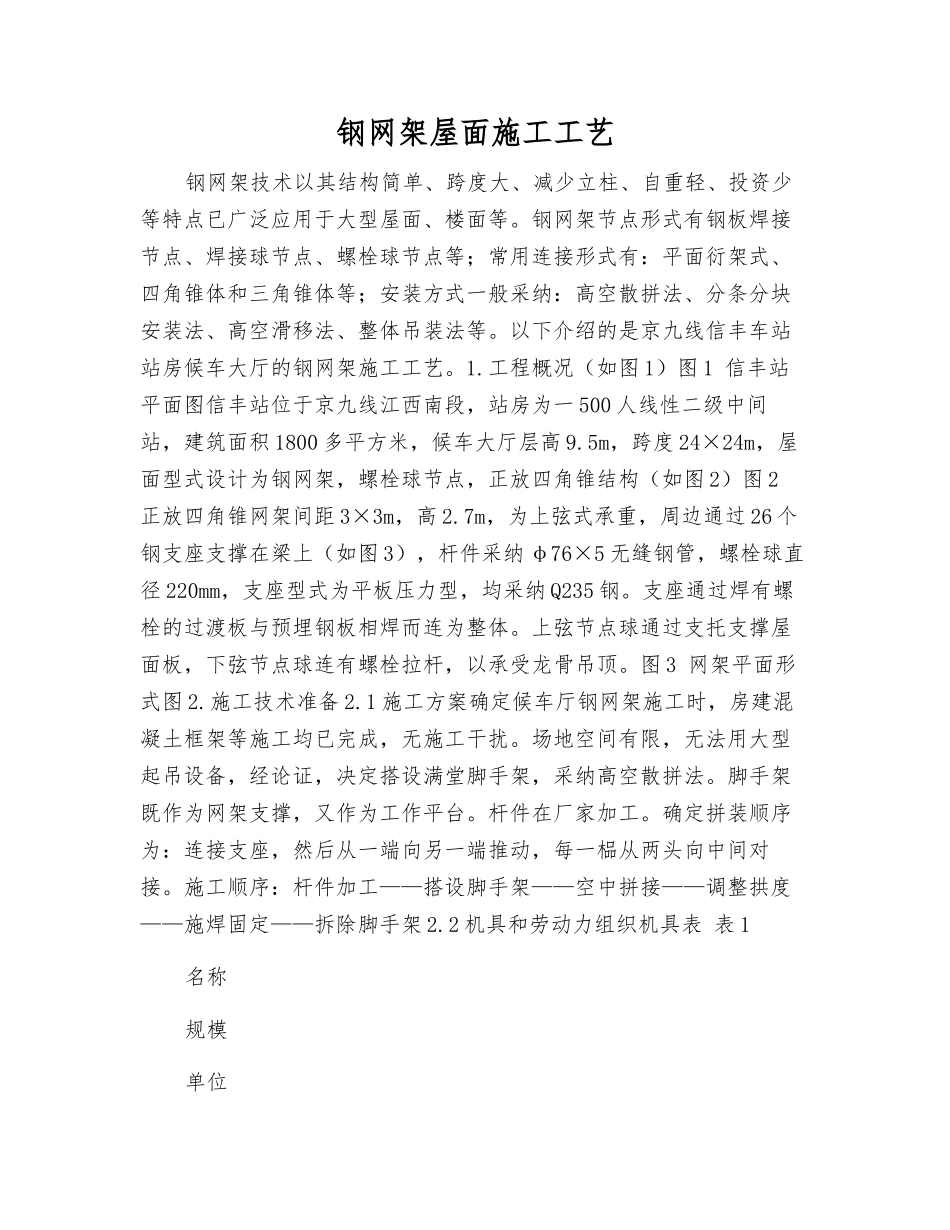

钢网架屋面施工工艺

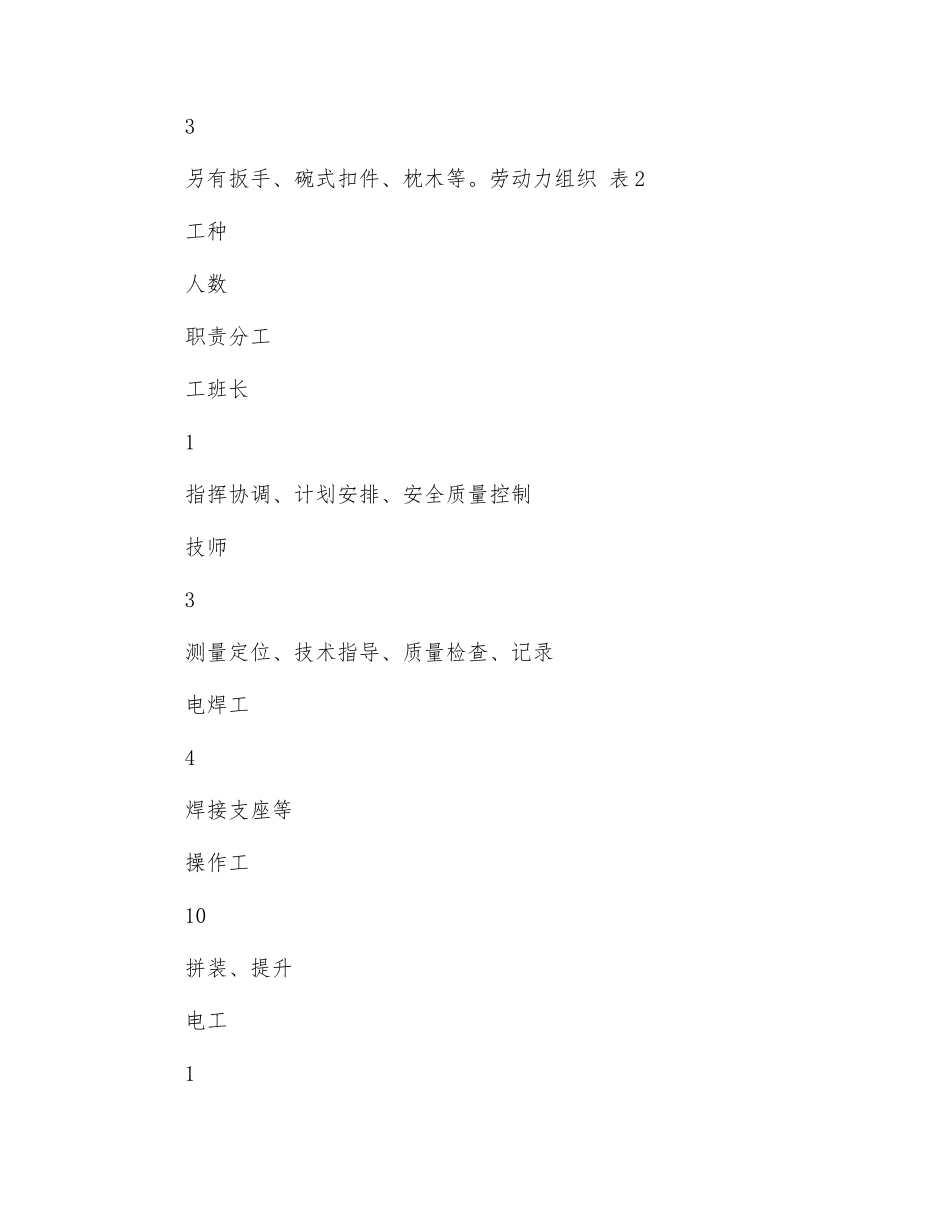

钢网架屋面施工工艺钢网架技术以其结构简单、跨度大、减少立柱、自重轻、投资少等特点已广泛应用于大型屋面、楼面等。钢网架节点形式有钢板焊接节点、焊接球节点、螺栓球节点等；常用连接形式有：平面衍架式、四角锥体和三角锥体等；安装方式一般采纳：高空散拼法、分条分块安装法、高空滑移法、整体吊装法等。以下介绍的是京九线信丰车站站房候车大厅的钢网架施工工艺。1.工程概况（如图 1）图 1 信丰站平面图信丰站位于京九线江西南段，站房为一 500 人线性二级中间站，建筑面积 1800 多平方米，候车大厅层高 9.5m，跨度 24×24m，屋面型式设计为钢网架，螺栓球节点，正放四角锥结构（如图 2）图 2 正放四角锥网架间距 3×3m，高 2.7m，为上弦式承重，周边通过 26 个钢支座支撑在梁上（如图 3），杆件采纳 φ76×5 无缝钢管，螺栓球直径 220mm，支座型式为平板压力型，均采纳 Q235 钢。支座通过焊有螺栓的过渡板与预埋钢板相焊而连为整体。上弦节点球通过支托支撑屋面板，下弦节点球连有螺栓拉杆，以承受龙骨吊顶。图 3 网架平面形式图 2.施工技术准备 2.1 施工方案确定候车厅钢网架施工时，房建混凝土框架等施工均已完成，无施工干扰。场地空间有限，无法用大型起吊设备，经论证，决定搭设满堂脚手架，采纳高空散拼法。脚手架既作为网架支撑，又作为工作平台。杆件在厂家加工。确定拼装顺序为：连接支座，然后从一端向另一端推动，每一榀从两头向中间对接。施工顺序：杆件加工——搭设脚手架——空中拼接——调整拱度——施焊固定——拆除脚手架 2.2 机具和劳动力组织机具表 表 1名称规模单位数量备注千斤顶YQ-3台10支撑、调整高度钢管ф48×3.5m3000脚手架滑轮组3运输杆件电焊机DN75台3另有扳手、碗式扣件、枕木等。劳动力组织 表 2工种人数职责分工工班长1指挥协调、计划安排、安全质量控制技师3测量定位、技术指导、质量检查、记录电焊工4焊接支座等操作工10拼装、提升电工1供电、用电安全检查2.3 人员培训钢网架施工，精度高，操作配合严谨，对施工人员的技术要求高。为了进一步保证一次性安装成功，特抽调技术干部和技工到南昌市某大厦参观钢网架拼装的全过程，并收集部分参考文献，请专家讲解。安装时请专家现场指导。3.拼装施工 3.1 钢网架加工由设计部门提供参考，经实地考察后，选定徐州钢结构制造厂为加工厂家。构件由杆件、螺栓球、钢支座三部分组成。杆件由钢管和过渡锥体焊接而成。焊接前将螺...
