钻孔灌注桩施工方法及施工工艺

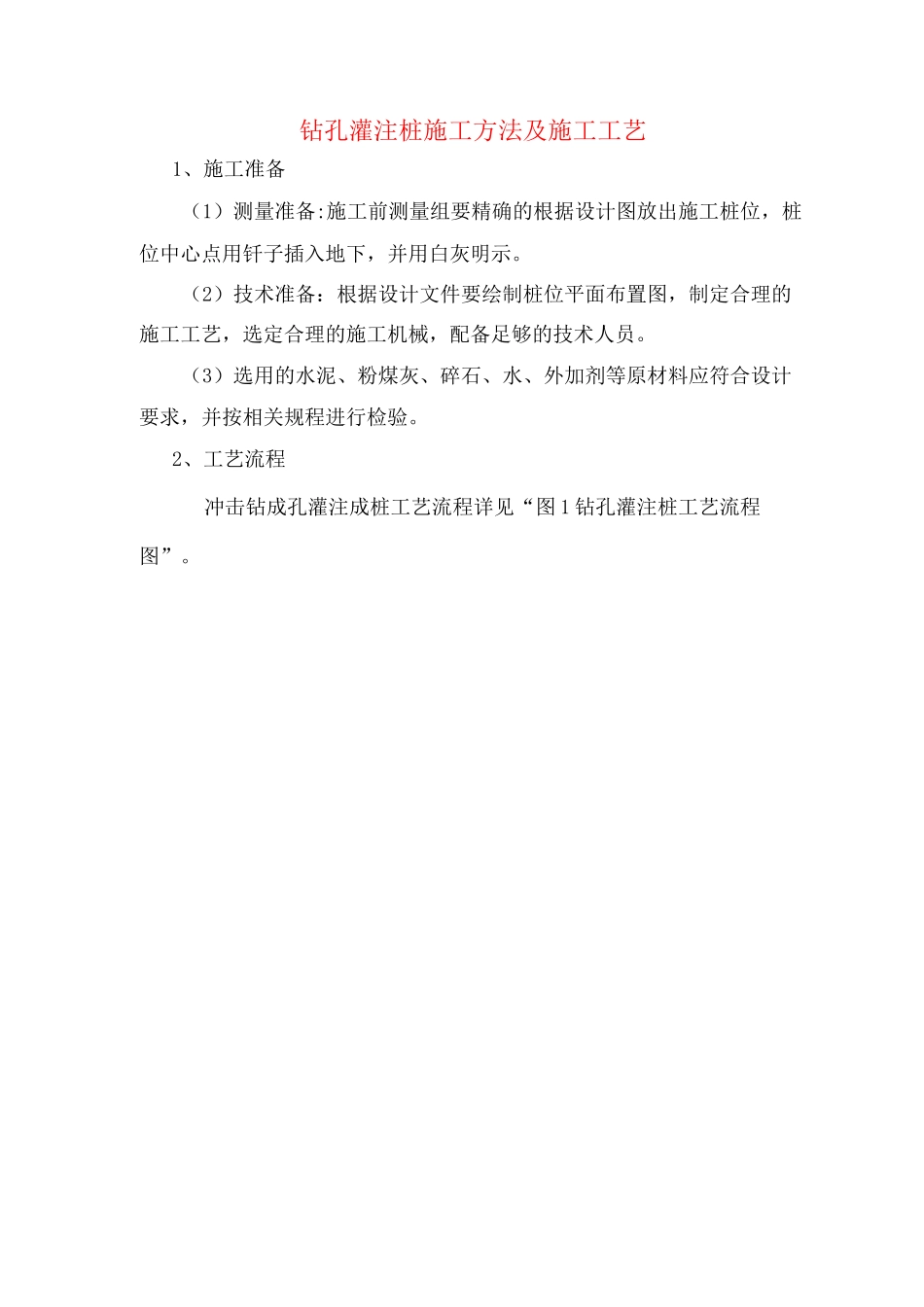

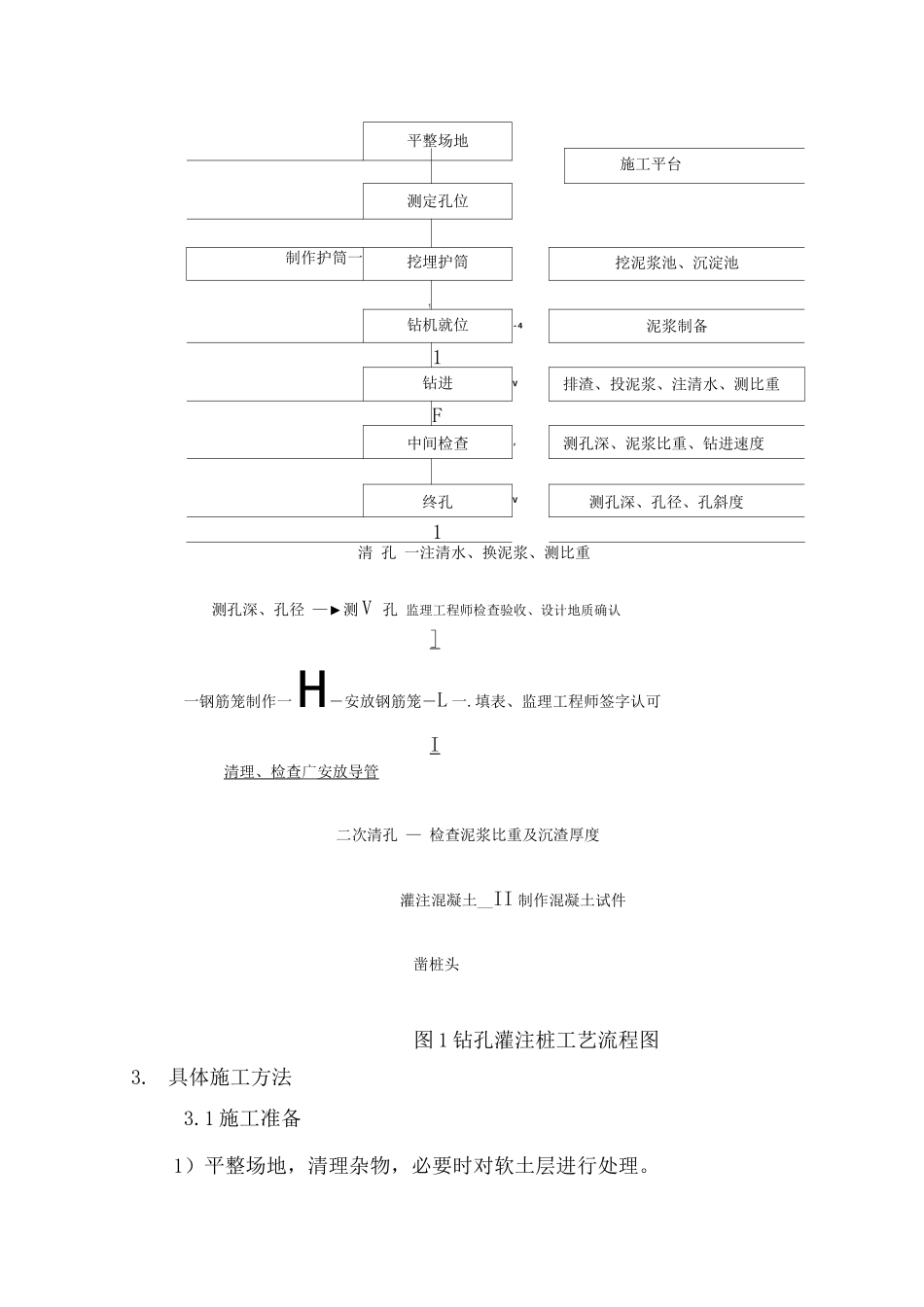

钻孔灌注桩施工方法及施工工艺1、施工准备（1）测量准备:施工前测量组要精确的根据设计图放出施工桩位，桩位中心点用钎子插入地下，并用白灰明示。（2）技术准备：根据设计文件要绘制桩位平面布置图，制定合理的施工工艺，选定合理的施工机械，配备足够的技术人员。（3）选用的水泥、粉煤灰、碎石、水、外加剂等原材料应符合设计要求，并按相关规程进行检验。2、工艺流程冲击钻成孔灌注成桩工艺流程详见“图 1 钻孔灌注桩工艺流程图”。平整场地—施工平台测定孔位制作护筒一挖埋护筒挖泥浆池、沉淀池1钻机就位-4泥浆制备1钻进V排渣、投泥浆、注清水、测比重F中间检查,测孔深、泥浆比重、钻进速度终孔V测孔深、孔径、孔斜度1清 孔 一注清水、换泥浆、测比重测孔深、孔径 —►测 V 孔 监理工程师检查验收、设计地质确认]一钢筋笼制作一H―安放钢筋笼―L 一.填表、监理工程师签字认可I清理、检查 广 安放导管 二次清孔 — 检查泥浆比重及沉渣厚度灌注混凝土__II 制作混凝土试件凿桩头图 1 钻孔灌注桩工艺流程图3. 具体施工方法3.1 施工准备1）平整场地，清理杂物，必要时对软土层进行处理。2）桩位放样：对设计单位所交付的有关导线坐标、水准基点桩进行检查复测，测设孔桩桩位及标高，并设护桩，以利检查使用。3）护筒:采纳 4~5mm 厚钢板卷制焊接，内径为孔桩直径加 20cm,长度2.0m。在旱地埋设护筒，护筒顶高出地面 0.2m 以上，以防止地表水流入。埋设时保证护筒竖直、顶面水平，护筒中心位置准确，护筒底端要埋入密实土层中，周围填粘土并夯密实。4）钻孔实行泥浆护壁，土质不良（砂层、松散土层）时可在泥浆中加入适量膨润土，以增加泥浆黏度及护壁能力。5）选择适宜地点，开挖一个泥浆池与桩位旁的循环槽连接，用于泥浆的存放及排放，以尽可能的减少泥浆带来的污染。3.2 钻机就位及钻孔1）钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。2）钻孔：钻孔作业连续进行，不得中断并常常注意地层的变化，钻机开钻或进入砂或砂砾层时，以低速钻进，加强护壁，防止钻进中坍孔。3.3 清孔1）清孔：清孔时，保持孔内水头的高度，防止坍孔，孔底沉淀物厚度小于设计规定值 20cm,采纳换浆法清孔。2）终孔检查：钻孔达到设计深度后，对孔径、倾斜度、沉淀厚度等进行检查，确认各项技术指标符合下表要求后，方可进行下道工序的施工。钻孔成...
