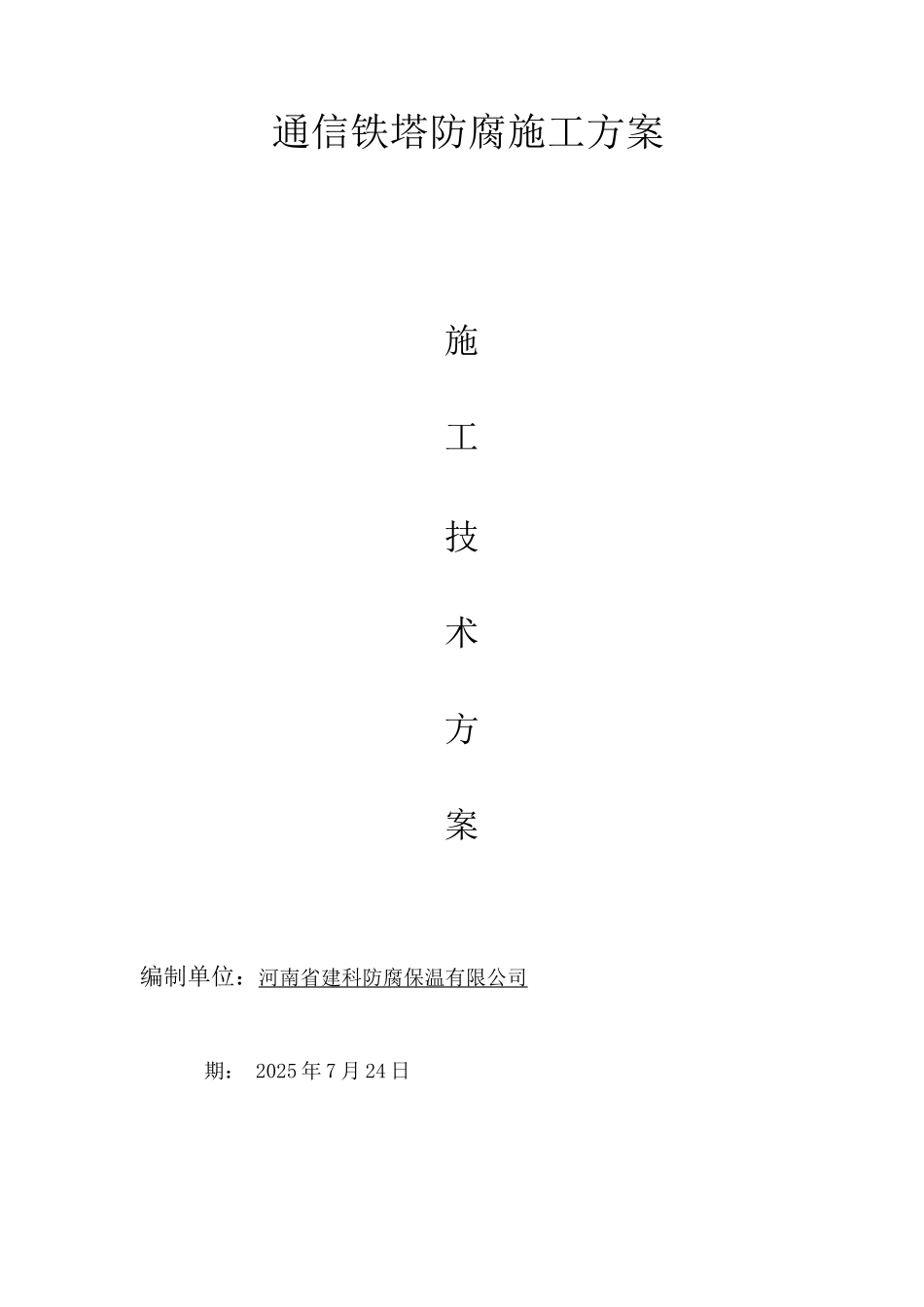

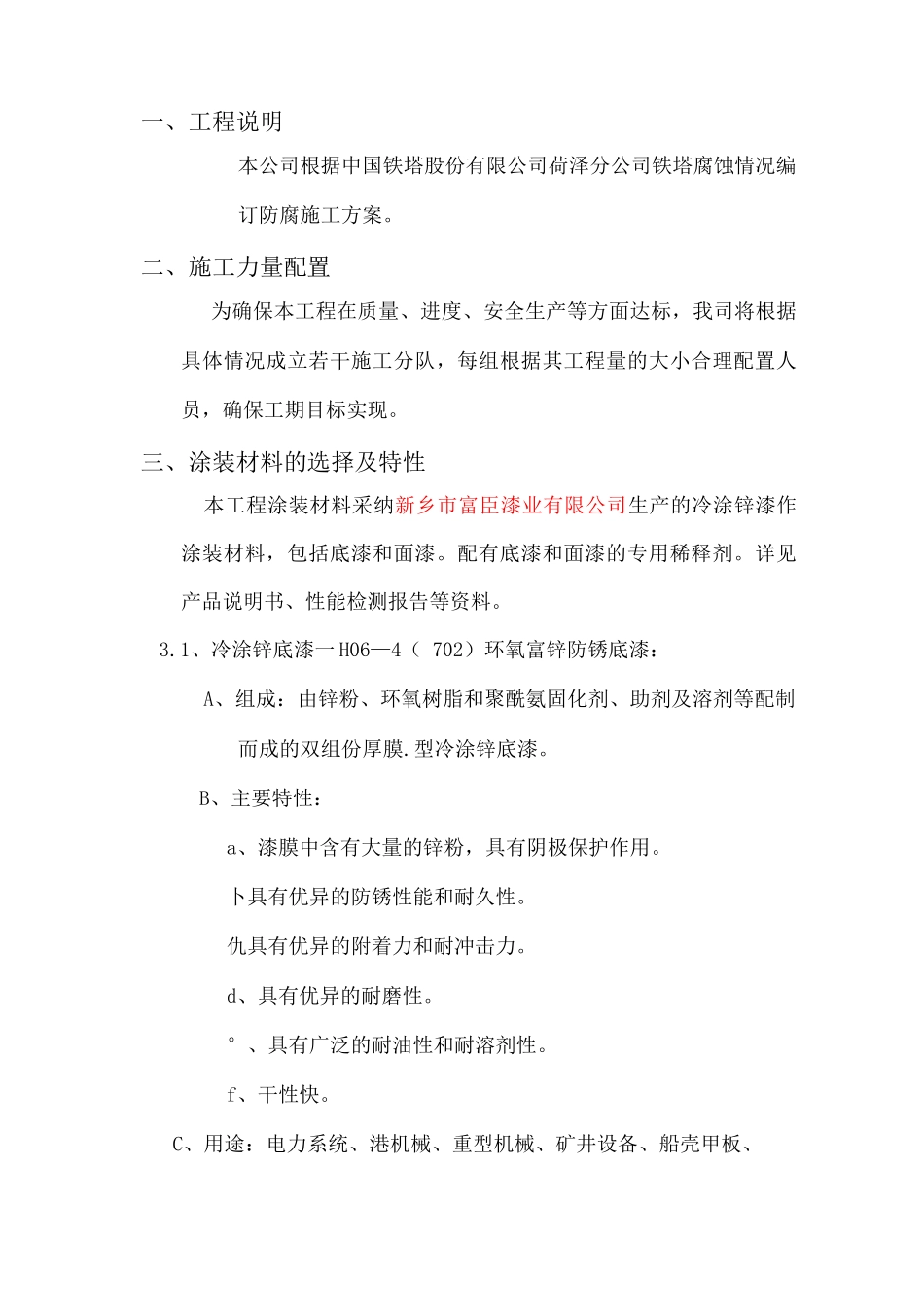

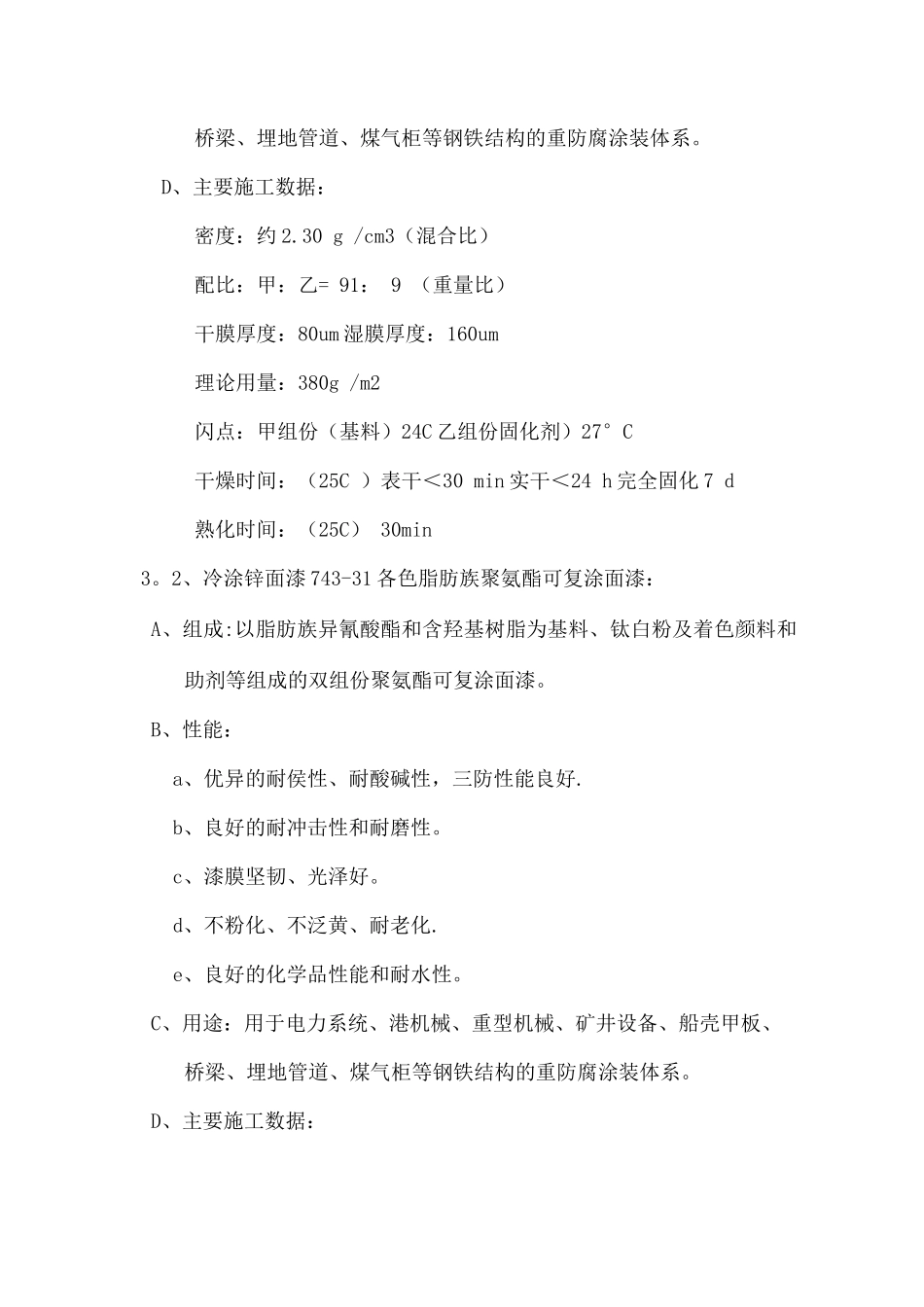

通信铁塔防腐施工方案施工技术方案编制单位：河南省建科防腐保温有限公司期： 2025 年 7 月 24 日一、工程说明本公司根据中国铁塔股份有限公司荷泽分公司铁塔腐蚀情况编订防腐施工方案。二、施工力量配置为确保本工程在质量、进度、安全生产等方面达标，我司将根据具体情况成立若干施工分队，每组根据其工程量的大小合理配置人员，确保工期目标实现。三、涂装材料的选择及特性本工程涂装材料采纳新乡市富臣漆业有限公司生产的冷涂锌漆作涂装材料，包括底漆和面漆。配有底漆和面漆的专用稀释剂。详见产品说明书、性能检测报告等资料。3.1、冷涂锌底漆一 H06—4（ 702）环氧富锌防锈底漆：A、组成：由锌粉、环氧树脂和聚酰氨固化剂、助剂及溶剂等配制而成的双组份厚膜.型冷涂锌底漆。B、主要特性：a、漆膜中含有大量的锌粉，具有阴极保护作用。卜具有优异的防锈性能和耐久性。仇具有优异的附着力和耐冲击力。d、具有优异的耐磨性。°、具有广泛的耐油性和耐溶剂性。f、干性快。C、用途：电力系统、港机械、重型机械、矿井设备、船壳甲板、桥梁、埋地管道、煤气柜等钢铁结构的重防腐涂装体系。D、主要施工数据：密度：约 2.30 g /cm3（混合比）配比：甲：乙= 91： 9 （重量比）干膜厚度：80um 湿膜厚度：160um理论用量：380g /m2闪点：甲组份（基料）24C 乙组份固化剂）27°C干燥时间：（25C ）表干＜30 min 实干＜24 h 完全固化 7 d熟化时间：（25C） 30min3。2、冷涂锌面漆 743-31 各色脂肪族聚氨酯可复涂面漆：A、组成:以脂肪族异氰酸酯和含羟基树脂为基料、钛白粉及着色颜料和助剂等组成的双组份聚氨酯可复涂面漆。B、性能：a、优异的耐侯性、耐酸碱性，三防性能良好.b、良好的耐冲击性和耐磨性。c、漆膜坚韧、光泽好。d、不粉化、不泛黄、耐老化.e、良好的化学品性能和耐水性。C、用途：用于电力系统、港机械、重型机械、矿井设备、船壳甲板、桥梁、埋地管道、煤气柜等钢铁结构的重防腐涂装体系。D、主要施工数据：密度：约 1。24 g /cm3 （混合比）配比：组料：固化剂：银粉=5： 1： 1（重量比）干膜厚度：40um湿膜厚度：81um理论用量：101g /m2闪点:甲组份（基料）24 0 C乙组份（固化剂）23 0C丙组份（银粉浆）23 0C干燥时间：（25 0C）表干＜2 1 实干＜24 h完全固化：7 dE、复涂时间:最短：16 小时最长：不限熟化时间：（25 0C） 30min适用期：（25 0C） 6h3。 4 主要工序的流程和施工方法...
