铁路通信、信号工程施工方案

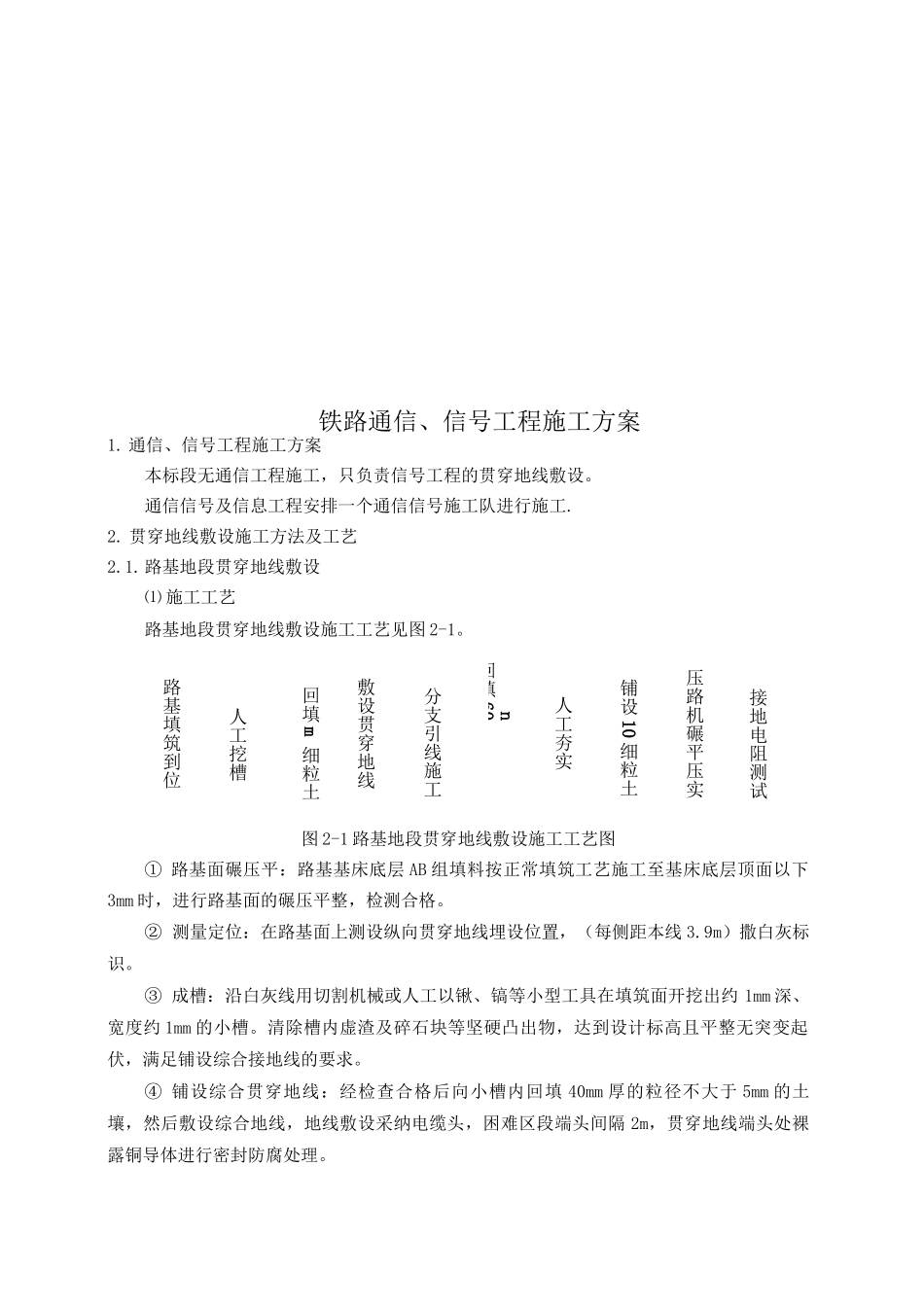

铁路通信、信号工程施工方案1. 通信、信号工程施工方案本标段无通信工程施工，只负责信号工程的贯穿地线敷设。通信信号及信息工程安排一个通信信号施工队进行施工.2. 贯穿地线敷设施工方法及工艺2.1.路基地段贯穿地线敷设⑴ 施工工艺路基地段贯穿地线敷设施工工艺见图 2-1。图 2-1 路基地段贯穿地线敷设施工工艺图① 路基面碾压平：路基基床底层 AB 组填料按正常填筑工艺施工至基床底层顶面以下3mm 时，进行路基面的碾压平整，检测合格。② 测量定位：在路基面上测设纵向贯穿地线埋设位置，（每侧距本线 3.9m）撒白灰标识。③ 成槽：沿白灰线用切割机械或人工以锹、镐等小型工具在填筑面开挖出约 1mm 深、宽度约 1mm 的小槽。清除槽内虚渣及碎石块等坚硬凸出物，达到设计标高且平整无突变起伏，满足铺设综合接地线的要求。④ 铺设综合贯穿地线：经检查合格后向小槽内回填 40mm 厚的粒径不大于 5mm 的土壤，然后敷设综合地线，地线敷设采纳电缆头，困难区段端头间隔 2m，贯穿地线端头处裸露铜导体进行密封防腐处理。路基填筑到位人工挖槽回填m 细粒土敷设贯穿地线分支引线施工n回填60人工夯实铺设10细粒土压路机碾平压实接地电阻测试⑤ 分支线引接及横向线连接引出线与综合贯穿地线用“C”字连接器以压接方式连接，压接采纳 12t 的专用压接钳。⑥ 回填① 人工夯实：综合贯穿地线及分支、引接横向连接线敷设完后，回填60mm 粒径不大于 5mm 的土壤，人工用小型冲击夯夯实。② 保护层施工：在夯实完成后，再在地线位置上部铺设不小于1mm 厚的 A、B 组填料。用压路机碾平压实，进行正常的路基填筑施工。⑦接地电阻测试综合接地电缆埋设后，进行接地电阻测试，确保综合接地系统的接地电阻不大于1 欧姆。并填写“路基地段综合接地接检查记录表”，电阻测试按5m 检测一点。采纳直线布极法和三角形布极法或采纳数字接地电阻测试接地电阻。⑵ 连接工艺① 准备贯穿地线接续所需的工具、材料主要工具有：KUB-412 液压钳、压模、电工刀、锯弓等。主要材料有：54755 型铜接头、FSJD 复合绝缘防水胶带。② 将需要接续的贯穿地线端头用锯弓进行修复平整处理，然后使用电工刀从断开处向端头纵向切开，剥去护套，露出铜绞线 1mm 左右。选择与铜缆芯相配备的两只 C 型铜接头和配套压模。③ 将配套的压模和 C 型铜接头放入液压钳中固定，把需要接头的两端电缆插入 C 型铜接头的凹槽内，伸出铜接头外 0.5cm 左右...
