铝合金方板吊顶

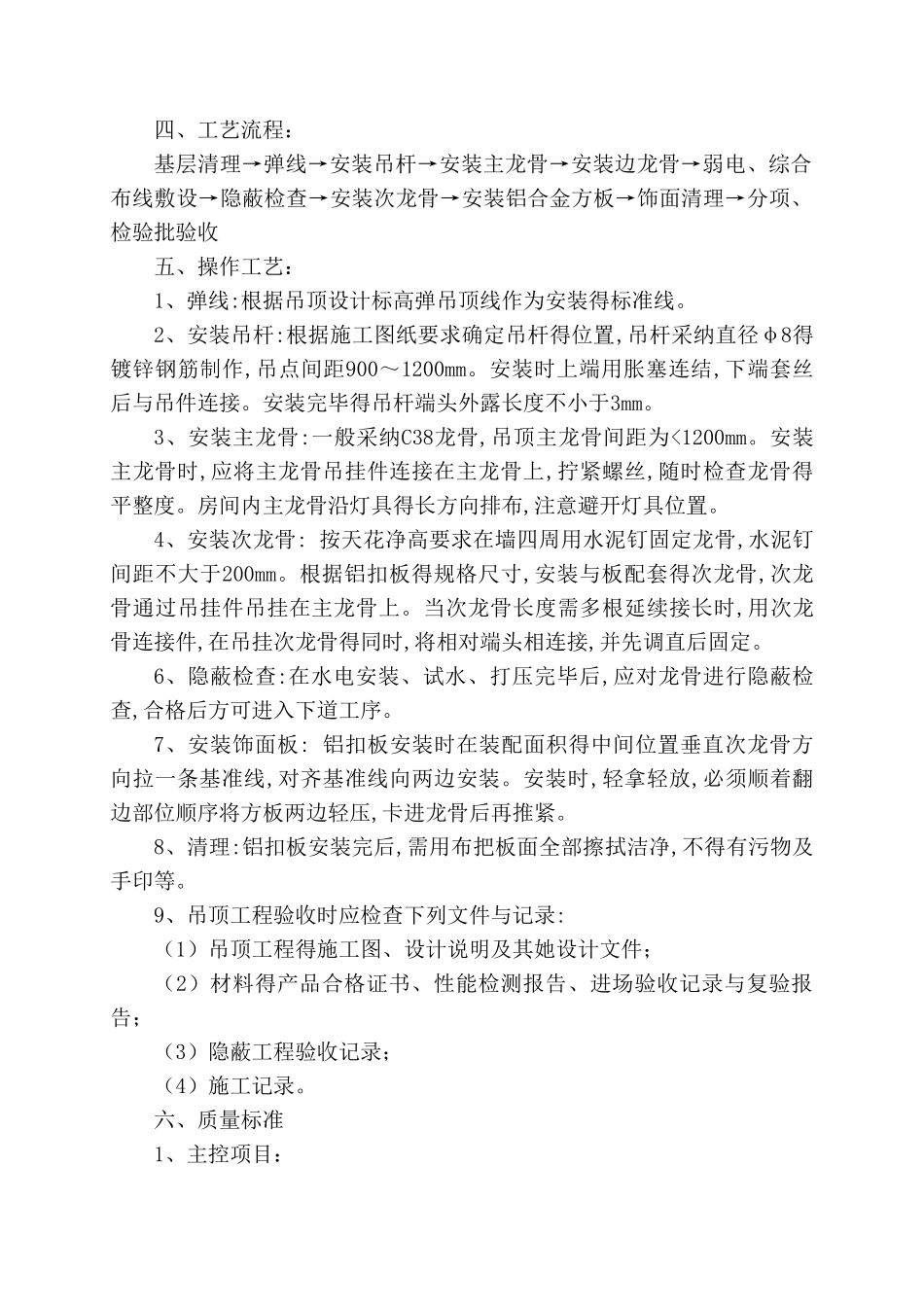

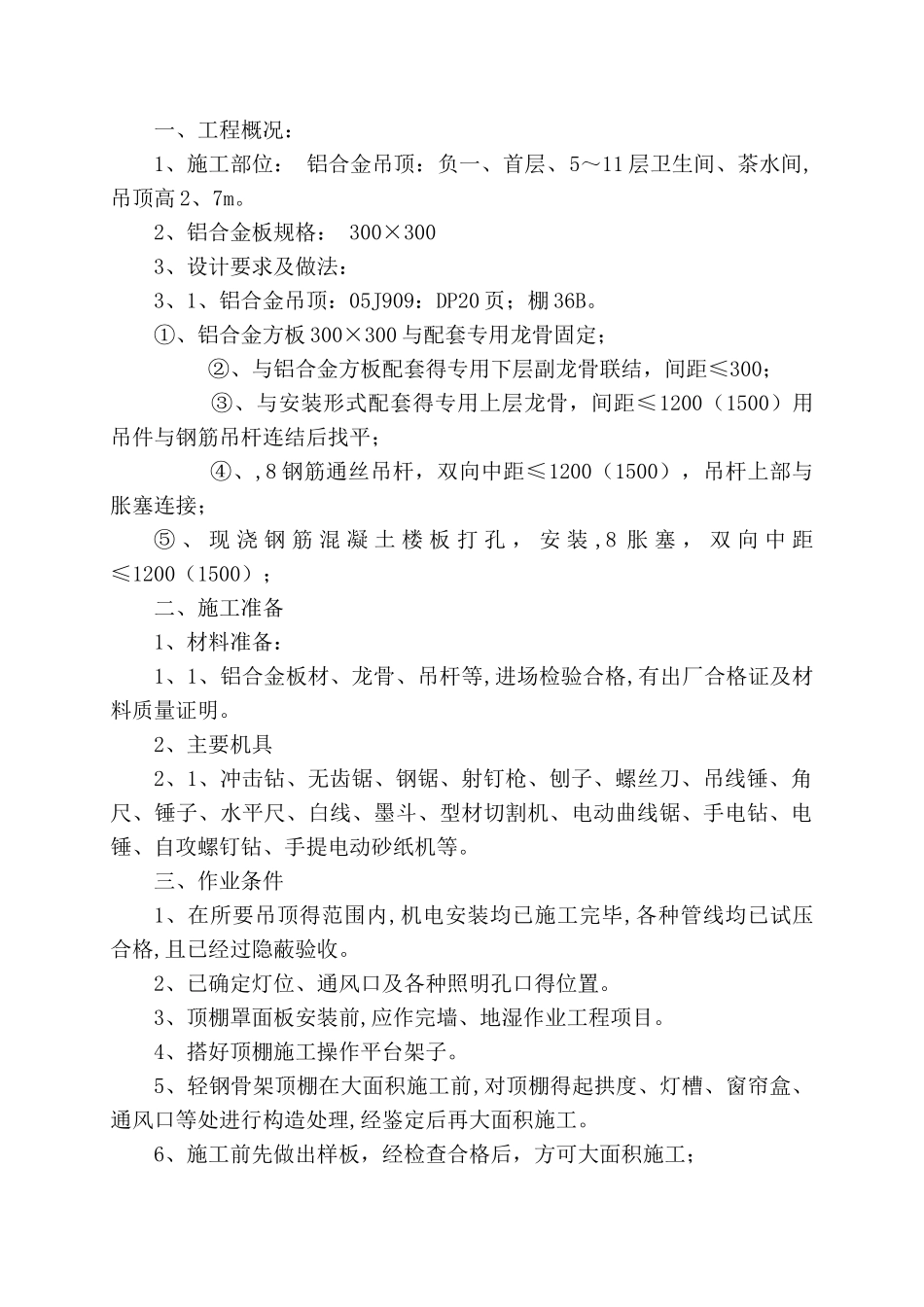

一、工程概况：1、施工部位： 铝合金吊顶：负一、首层、5～11 层卫生间、茶水间,吊顶高 2、7m。2、铝合金板规格： 300×3003、设计要求及做法：3、1、铝合金吊顶：05J909：DP20 页；棚 36B。①、铝合金方板 300×300 与配套专用龙骨固定； ②、与铝合金方板配套得专用下层副龙骨联结，间距≤300； ③、与安装形式配套得专用上层龙骨，间距≤1200（1500）用吊件与钢筋吊杆连结后找平； ④、,8 钢筋通丝吊杆，双向中距≤1200（1500），吊杆上部与胀塞连接；⑤ 、 现 浇 钢 筋 混 凝 土 楼 板 打 孔 ， 安 装 ,8 胀 塞 ， 双 向 中 距≤1200（1500）；二、施工准备1、材料准备：1、1、铝合金板材、龙骨、吊杆等,进场检验合格,有出厂合格证及材料质量证明。2、主要机具2、1、冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗、型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动砂纸机等。三、作业条件1、在所要吊顶得范围内,机电安装均已施工完毕,各种管线均已试压合格,且已经过隐蔽验收。2、已确定灯位、通风口及各种照明孔口得位置。3、顶棚罩面板安装前,应作完墙、地湿作业工程项目。4、搭好顶棚施工操作平台架子。5、轻钢骨架顶棚在大面积施工前,对顶棚得起拱度、灯槽、窗帘盒、通风口等处进行构造处理,经鉴定后再大面积施工。6、施工前先做出样板，经检查合格后，方可大面积施工；四、工艺流程：基层清理→弹线→安装吊杆→安装主龙骨→安装边龙骨→弱电、综合布线敷设→隐蔽检查→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收五、操作工艺：1、弹线:根据吊顶设计标高弹吊顶线作为安装得标准线。2、安装吊杆:根据施工图纸要求确定吊杆得位置,吊杆采纳直径φ8得镀锌钢筋制作,吊点间距900～1200mm。安装时上端用胀塞连结,下端套丝后与吊件连接。安装完毕得吊杆端头外露长度不小于3mm。3、安装主龙骨:一般采纳C38龙骨,吊顶主龙骨间距为<1200mm。安装主龙骨时,应将主龙骨吊挂件连接在主龙骨上,拧紧螺丝,随时检查龙骨得平整度。房间内主龙骨沿灯具得长方向排布,注意避开灯具位置。4、安装次龙骨: 按天花净高要求在墙四周用水泥钉固定龙骨,水泥钉间距不大于200mm。根据铝扣板得规格尺寸,安装与板配套得次龙骨,次龙骨通过吊挂件吊挂在主龙骨上。当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨得同时,将相对端头相连接,并先调直后固定。6、...
