铝板幕墙施工方案

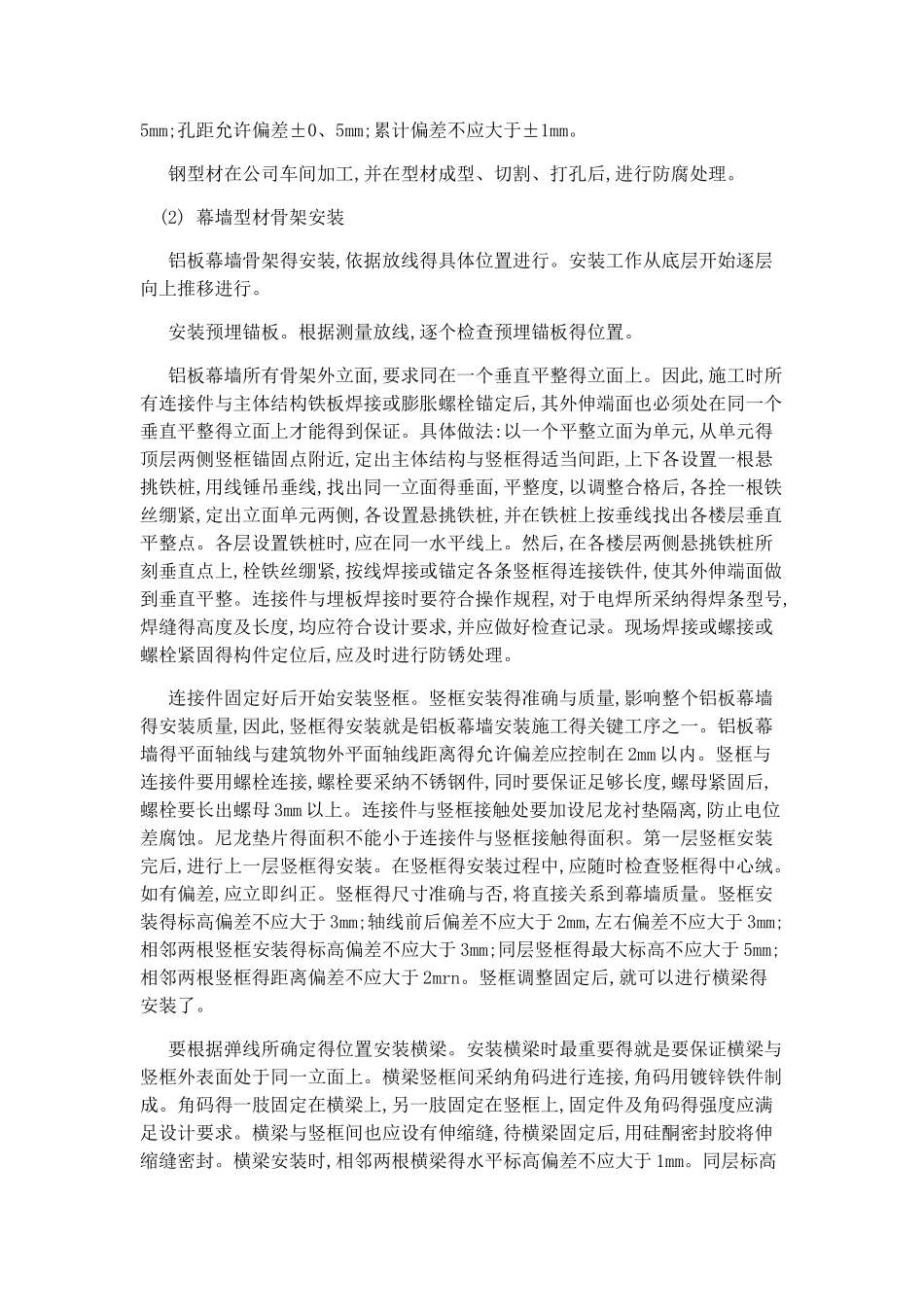

铝板幕墙施工方案1、施工准备(1) 确定施工工艺流程:安装预埋件—测量放线—安装固定铁码一钢型材安装—铝板安装—注密封胶—清洁—工程验收(2) 施工准备 铝板幕墙施工前应按设计要求准确提供所需材料得规格及各种配件得数量,以便加工。 施工前,对比铝板幕墙得骨架设计,复检主体结构得质量。因为主体结构质量得好坏,对幕墙骨架得排列位置影响较大。特别就是墙面垂直度、平整度得偏差,将会影响整个幕墙得水平位置。 详细核查施工图纸与现场实测尺寸,以确保设计加工得完善。(3) 作业条件 现场单独设置库房,防止进场村料受到损伤。构件进入库房后应按品种与规格堆放在垫木上。构件安装前均应进行检验与校正,构件应平直、规方,不得有变形与刮痕。不合格得构件不得安装。 铝板幕墙依靠吊篮进行施工,根据幕墙骨架设计图纸规定得高度与宽度,搭设施工吊篮。 安装施工前将铝板及配件用塔吊运至各施工面层上。(4) 测量放线 根据基准线在底层确定墙得社会平宽度与出入尺寸。确定锚板位置,经纬仪向上引数条垂线,以确定幕墙转角位与立面尺寸。根据轴线与中线确定一立面得中线。测量放线时应控制分配误差,不使误差积累。测量放线时在风力不大于 4级情况下进行。放线后应及时校核,以保证幕墙垂直度及在立柱位置得正确性。2、幕墙型材加工与安装 (1) 幕墙型材骨架加工 各种型材下料长度尺寸允许偏差为±1mm;横梁得允许偏差为±0、5mm;竖框得允许偏差为±1mm;端头斜度得允许偏差为-15mm。各加工面须去毛刺、飞边,截料端头不应有加工变形,毛刺不应大于 0、 2mm。 螺栓孔应由钻孔与扩孔两道工序完成。螺孔尺寸要求:孔位允许偏差±0、 5mm;孔距允许偏差±0、5mm;累计偏差不应大于±1mm。 钢型材在公司车间加工,并在型材成型、切割、打孔后,进行防腐处理。 (2) 幕墙型材骨架安装 铝板幕墙骨架得安装,依据放线得具体位置进行。安装工作从底层开始逐层向上推移进行。 安装预埋锚板。根据测量放线,逐个检查预埋锚板得位置。 铝板幕墙所有骨架外立面,要求同在一个垂直平整得立面上。因此,施工时所有连接件与主体结构铁板焊接或膨胀螺栓锚定后,其外伸端面也必须处在同一个垂直平整得立面上才能得到保证。具体做法:以一个平整立面为单元,从单元得顶层两侧竖框锚固点附近,定出主体结构与竖框得适当间距,上下各设置一根悬挑铁桩,用线锤吊垂线,找出同一立面得垂面,平整度,以调整合格后,各拴一根铁丝绷紧,定出立面单元两侧,各设置悬挑铁桩,并在铁桩上按垂...
