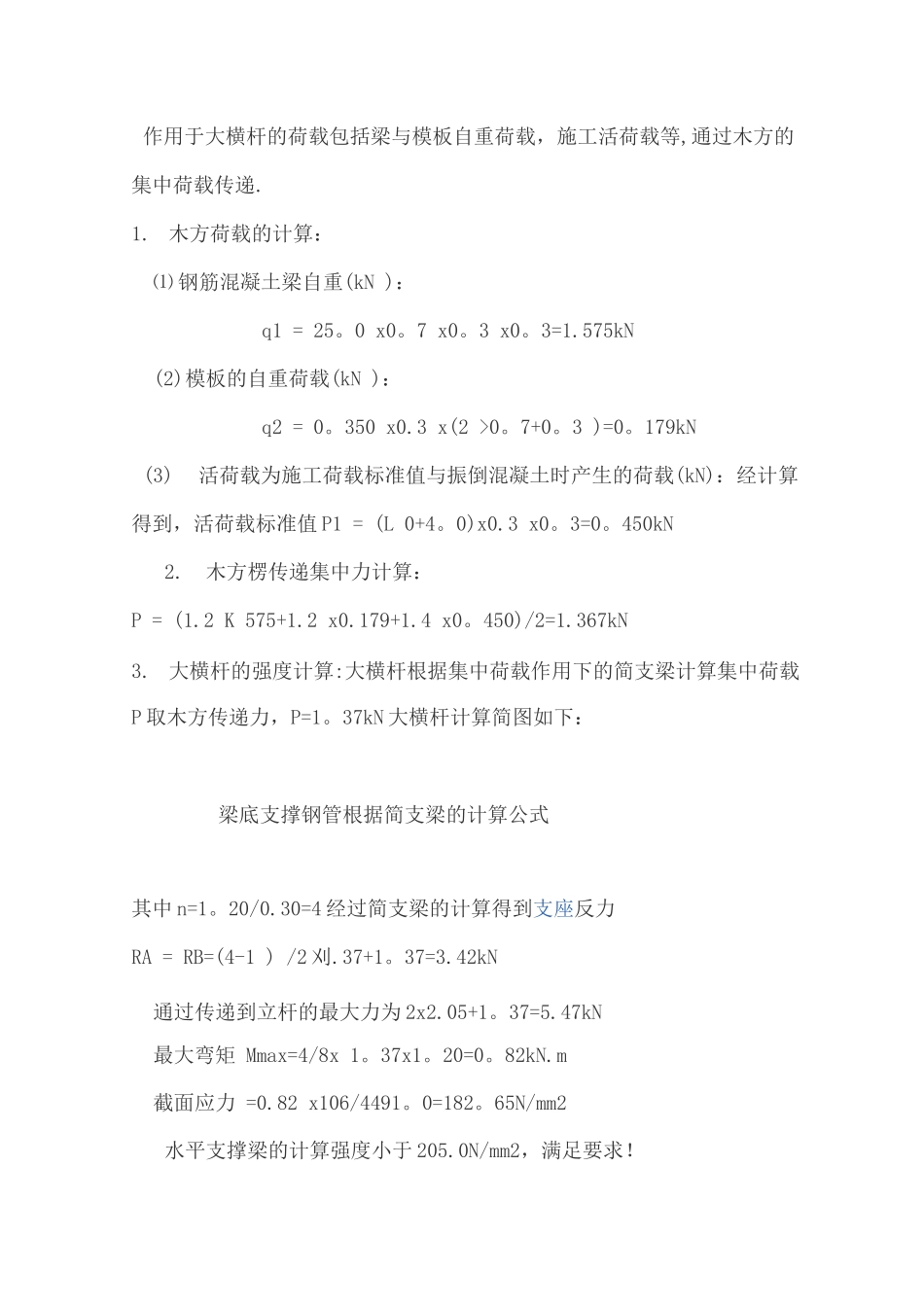

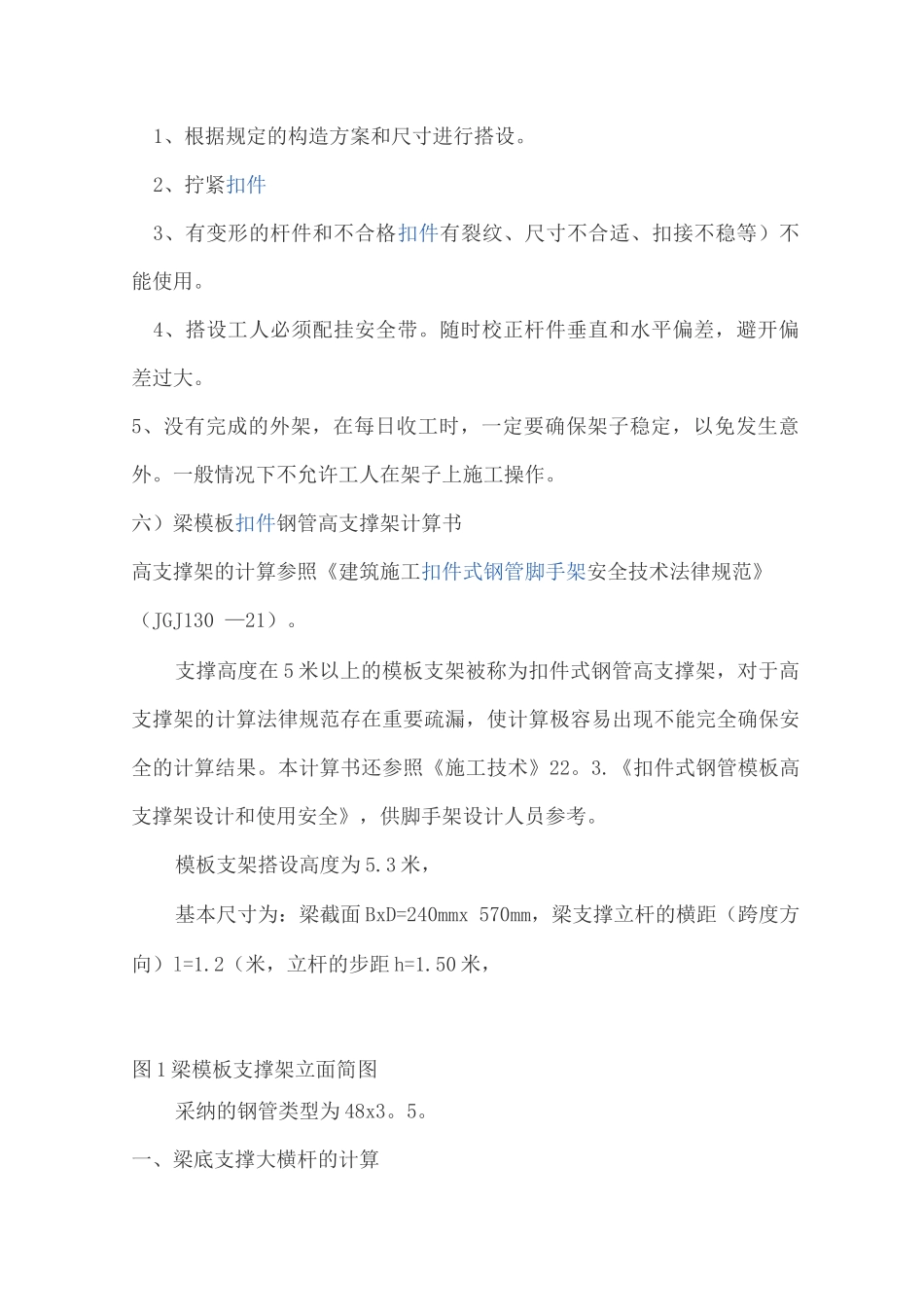

锅炉内脚手架搭设方案（一）工程概况:120 万吨/年甲醇，80 万吨/二甲醚项目，动力车间锅炉内搭设满堂脚手架，进行设备水冷壁检测.（二）施工工序：摆放扫地杆-逐根树立立杆随即与扫地杆件扣紧-装扫地小横杆并与立杆或扫地杆件扣紧-安装第一步大横杆（与各立杆扣紧）-安装第一步小横杆-安装第二步大横杆-安装第二步小横杆-加设临时斜支撑（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）-安装第三、四步大横杆和小横杆-连墙杆-连立杆-加设剪刀撑-铺脚手片（三）技术细节本工程内脚手架搭设采纳巾 48 脚手架钢管，壁厚为 3。5mm，立杆纵距为 18mm，横距为 10mm.底层设纵横支撑。内脚手架组织一次验收，做好验收记录，并落实责任人签字。内脚手架必须按有关法律规范操作。小横杆贴近立杆设置，搭于大横杆上。在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。四）安全防护在安全人员和技术人员的监督下由熟练工人负责搭设；脚手架的检查分验收检查、定期检查和特别检查;使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还特别注意保持架子原有的结构和状态，严禁任意拆卸结构杆件和连墙拉结及防护设施。五）注意事项1、根据规定的构造方案和尺寸进行搭设。2、拧紧扣件3、有变形的杆件和不合格扣件有裂纹、尺寸不合适、扣接不稳等）不能使用。4、搭设工人必须配挂安全带。随时校正杆件垂直和水平偏差，避开偏差过大。5、没有完成的外架，在每日收工时，一定要确保架子稳定，以免发生意外。一般情况下不允许工人在架子上施工操作。六）梁模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130 —21）。支撑高度在 5 米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算法律规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。本计算书还参照《施工技术》22。3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。模板支架搭设高度为 5.3 米，基本尺寸为：梁截面 BxD=240mmx 570mm，梁支撑立杆的横距（跨度方向）l=1.2（米，立杆的步距 h=1.50 米，图 1 梁模板支撑架立面简图采纳的钢管类型为 48x3。5。一、梁底支撑大横杆的计算作用于大横杆的荷载包括梁与模板自重荷载，施工活荷载等,通过木方的集中荷载传递.1. 木方荷载的计算：⑴ 钢筋混凝土梁自重(kN )：q1 = 25。...
