锅炉管道制安施工方案2

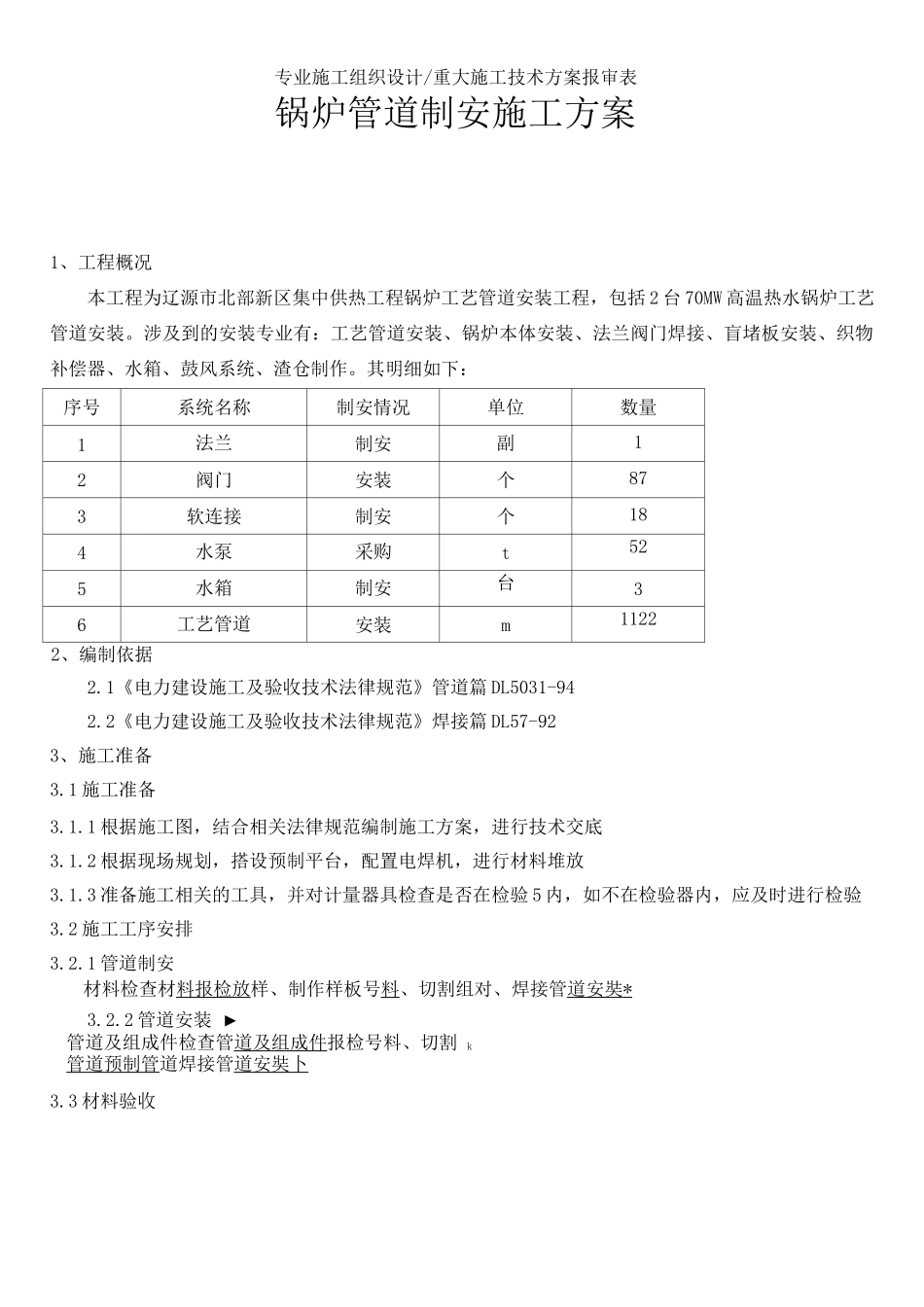

专业施工组织设计/重大施工技术方案报审表锅炉管道制安施工方案1、工程概况本工程为辽源市北部新区集中供热工程锅炉工艺管道安装工程，包括 2 台 70MW 高温热水锅炉工艺 管道安装。涉及到的安装专业有：工艺管道安装、锅炉本体安装、法兰阀门焊接、盲堵板安装、织物 补偿器、水箱、鼓风系统、渣仓制作。其明细如下：序号系统名称制安情况单位数量1法兰制安副12阀门安装个873软连接制安个184水泵采购t525水箱制安台36工艺管道安装m11222、编制依据2.1《电力建设施工及验收技术法律规范》管道篇 DL5031-942.2《电力建设施工及验收技术法律规范》焊接篇 DL57-923、施工准备3.1 施工准备3.1.1 根据施工图，结合相关法律规范编制施工方案，进行技术交底3.1.2 根据现场规划，搭设预制平台，配置电焊机，进行材料堆放3.1.3 准备施工相关的工具，并对计量器具检查是否在检验 5 内，如不在检验器内，应及时进行检验3.2 施工工序安排3.2.1 管道制安材料检查材料报检放样、制作样板号料、切割组对、焊接管道安奘 * 3.2.2 管道安装 ►管道及组成件检查管道及组成件报检号料、切割 k管道预制管道焊接管道安奘卜3.3 材料验收3.3.1 管道组成件及管道支承件必须具有制造厂的质量证明书其质量不得低于国家现行标准的 规定。3.3.2 管道组成件及管道支承件的材质、规格、型号、质量应符合设计图纸的规定，并应按国 家现行标准进行外观检验，不合格者不得使用。3.3.3 合金钢管道组成件应采纳光谱分析对材质进行复查，并应做标记，合金钢阀门的内件材 质应时行抽查，每批同制造厂，同规格，同型号，同时到货，抽查数量不得少于 1 个。3.3.4 工艺管道中的主蒸汽管道，柴油罐区管道及输送设计压力大于 1Mpa 管道阀门应逐个进行 压力试验和密封试验，输送设计压力小于等于 1Mpa 应从每批中抽查 10 ，且不得小于 1 个，进行壳 体压力试验和密封试验，当不合格时，应加倍抽查，仍不合格者，该批阀门不得使用。3.3.5 阀门的壳体试验压力不得小于公称压力的 1.5 倍，试验时不得少于 5min,以壳体填料无 渗漏为合格，密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。3.3.6 试验合格的阀门，应及时排尽内部积水，并吹干。3.3.7 公称压力小于 1Mpa，且公称直径大于或等于 8mm 的闸阀可不单独进行壳行压力试验和 闸板密封试验，闸板密封试验可采纳色印等方法进行检验，接合面上的色印应连续。3.3.8 管道组成件及管道支承件...
