锚杆及土钉墙施工工艺VIP专享

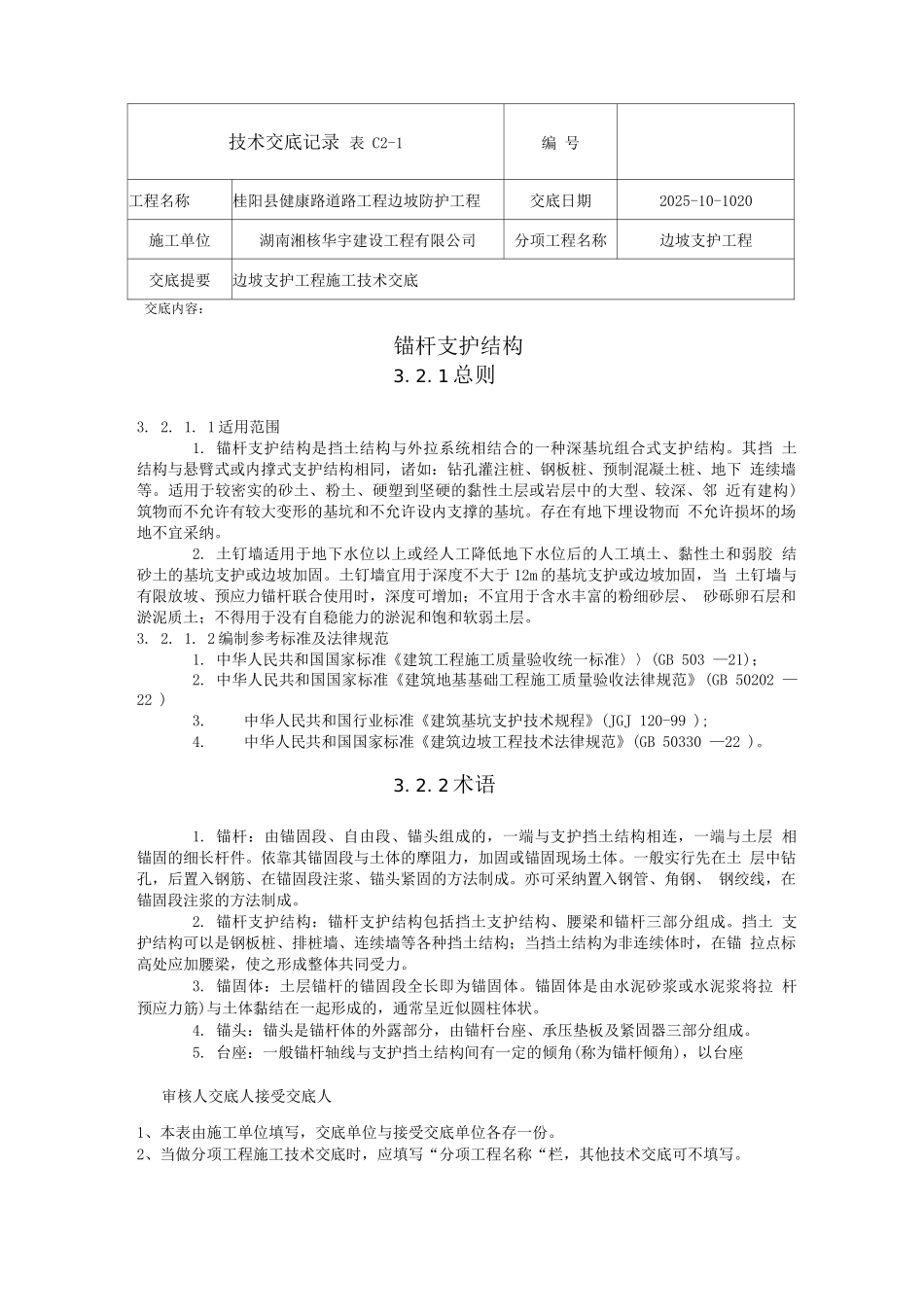

技术交底记录 表 C2-1编 号工程名称桂阳县健康路道路工程边坡防护工程交底日期2025-10-1020施工单位湖南湘核华宇建设工程有限公司分项工程名称边坡支护工程交底提要边坡支护工程施工技术交底交底内容：锚杆支护结构3. 2. 1 总则3. 2. 1. 1 适用范围1. 锚杆支护结构是挡土结构与外拉系统相结合的一种深基坑组合式支护结构。其挡 土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注桩、钢板桩、预制混凝土桩、地下 连续墙等。适用于较密实的砂土、粉土、硬塑到坚硬的黏性土层或岩层中的大型、较深、邻 近有建构)筑物而不允许有较大变形的基坑和不允许设内支撑的基坑。存在有地下埋设物而 不允许损坏的场地不宜采纳。2. 土钉墙适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱胶 结砂土的基坑支护或边坡加固。土钉墙宜用于深度不大于 12m 的基坑支护或边坡加固，当 土钉墙与有限放坡、预应力锚杆联合使用时，深度可增加；不宜用于含水丰富的粉细砂层、 砂砾卵石层和淤泥质土；不得用于没有自稳能力的淤泥和饱和软弱土层。3. 2. 1. 2 编制参考标准及法律规范1. 中华人民共和国国家标准《建筑工程施工质量验收统一标准〉〉(GB 503 —21)；2. 中华人民共和国国家标准《建筑地基基础工程施工质量验收法律规范》(GB 50202 — 22 )3. 中华人民共和国行业标准《建筑基坑支护技术规程》(JGJ 120-99 );4. 中华人民共和国国家标准《建筑边坡工程技术法律规范》(GB 50330 —22 )。3. 2. 2 术语1. 锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层 相锚固的细长杆件。依靠其锚固段与土体的摩阻力，加固或锚固现场土体。一般实行先在土 层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。亦可采纳置入钢管、角钢、 钢绞线，在锚固段注浆的方法制成。2. 锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。挡土 支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构；当挡土结构为非连续体时，在锚 拉点标高处应加腰梁，使之形成整体共同受力。3. 锚固体：土层锚杆的锚固段全长即为锚固体。锚固体是由水泥砂浆或水泥浆将拉 杆预应力筋)与土体黏结在一起形成的，通常呈近似圆柱体状。4. 锚头：锚头是锚杆体的外露部分，由锚杆台座、承压垫板及紧固器三部分组成。5. 台座：一般锚杆轴线与支护挡土结构间有一定的倾角(称为锚杆倾角)，以台...
