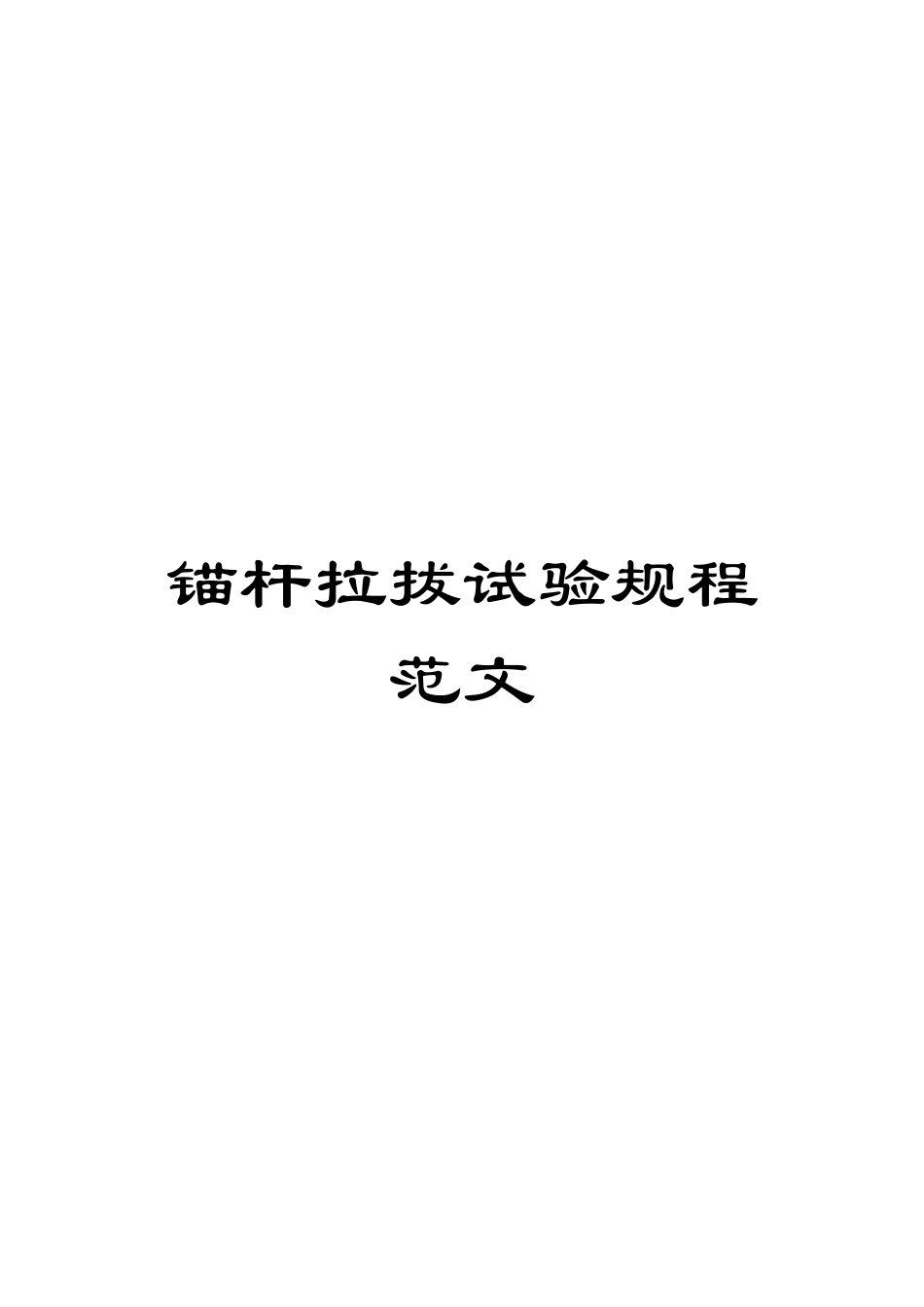

锚杆拉拔试验规程范文

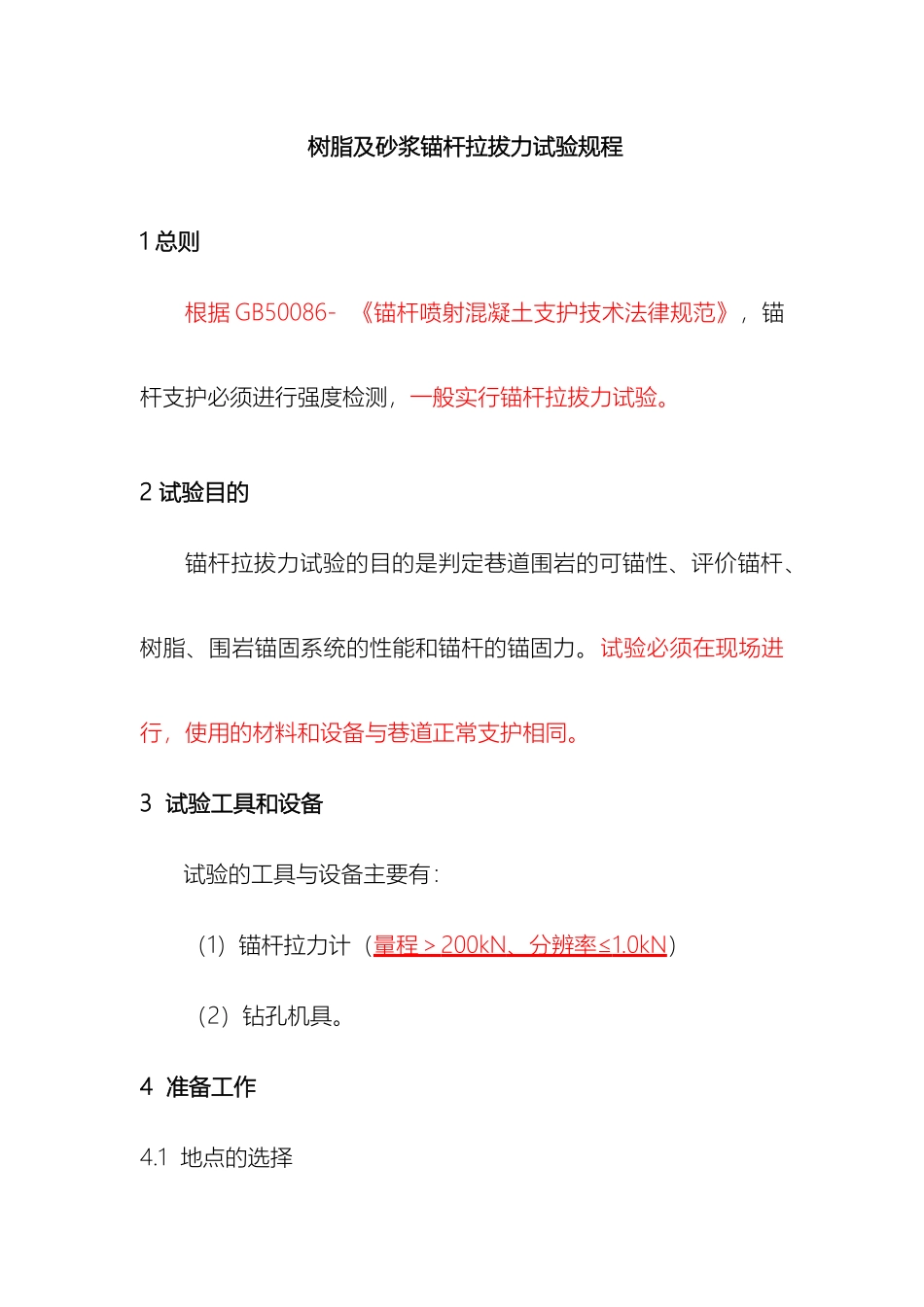

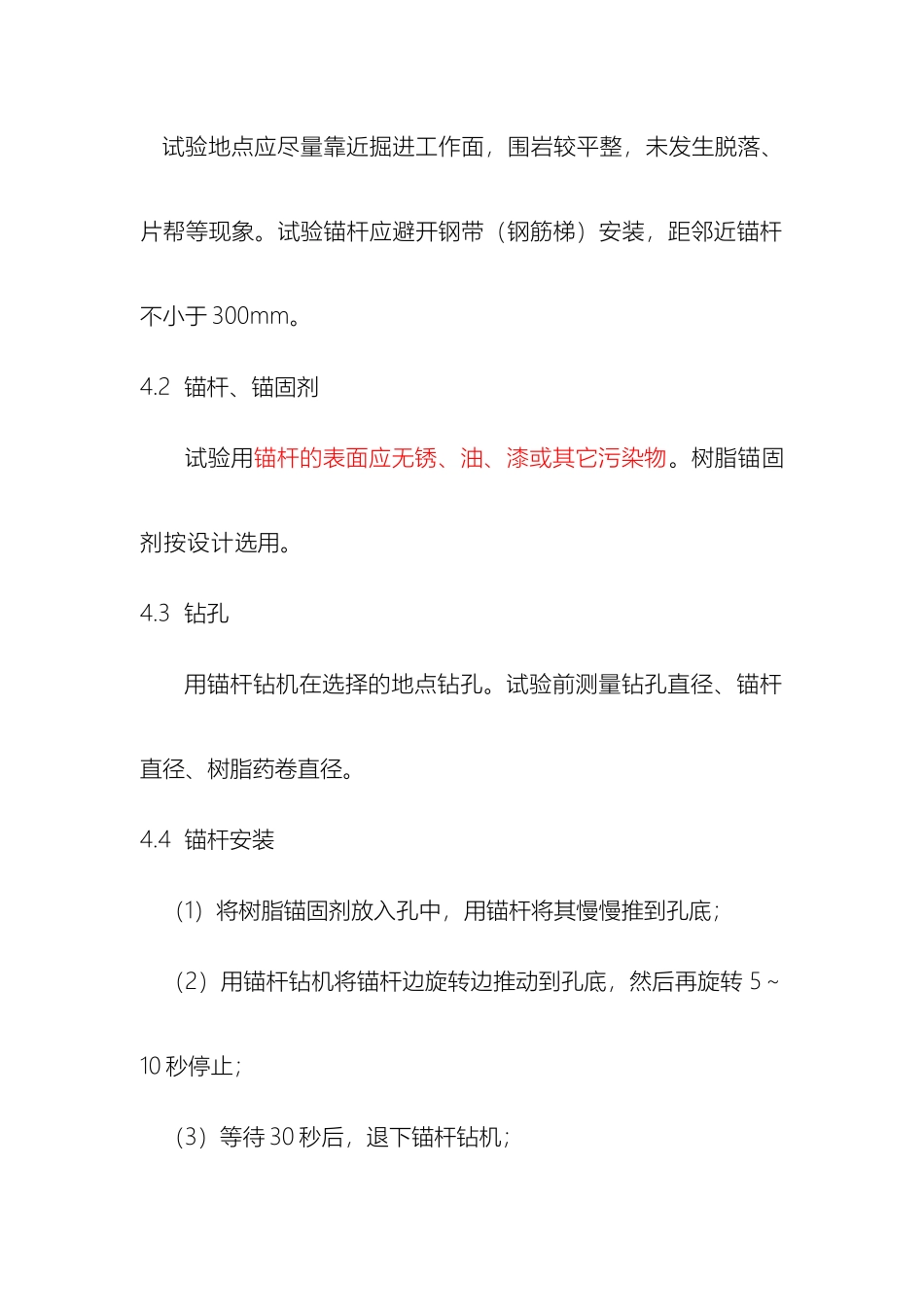

锚杆拉拔试验规程范文 树脂及砂浆锚杆拉拔力试验规程1 总则根据 GB50086- 《锚杆喷射混凝土支护技术法律规范》，锚杆支护必须进行强度检测，一般实行锚杆拉拔力试验。2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞ 200kN 、分辨率≤ 1.0kN ）（2）钻孔机具。4 准备工作4.1 地点的选择 试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于 300mm。4.2 锚杆、锚固剂 试验用锚杆的表面应无锈、油、漆或其它污染物。树脂锚固剂按设计选用。4.3 钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂药卷直径。4.4 锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推动到孔底，然后再旋转 5～10 秒停止；（3）等待 30 秒后，退下锚杆钻机；（4）做好标记，以备试验。5 拉拔试验拉拔试验在锚杆安装后 0.5 ～ 4.0 小时进行 。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。按图 A.1 所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。试验由两人完成，一人加载，一人记录（见表 A.1）。试验时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。6 锚杆拉拔测试要求（1）平巷每安装 300 根锚杆或掘进 100 米巷道，抽试三组锚杆，其中每组拱顶锚杆 2 根，边帮锚杆 1 根；设计变更或材料变更时另作一组拉拔力测试。（2）《锚杆法律规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即 PAn≥PA ； 同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90 ％ ，即 PAmin ≥0.9PA ； PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）； PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm 左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式 PA =210 N/ ㎜ 2 ×201㎜2=42.21 kN；(2)、ф18mm 左旋无...
