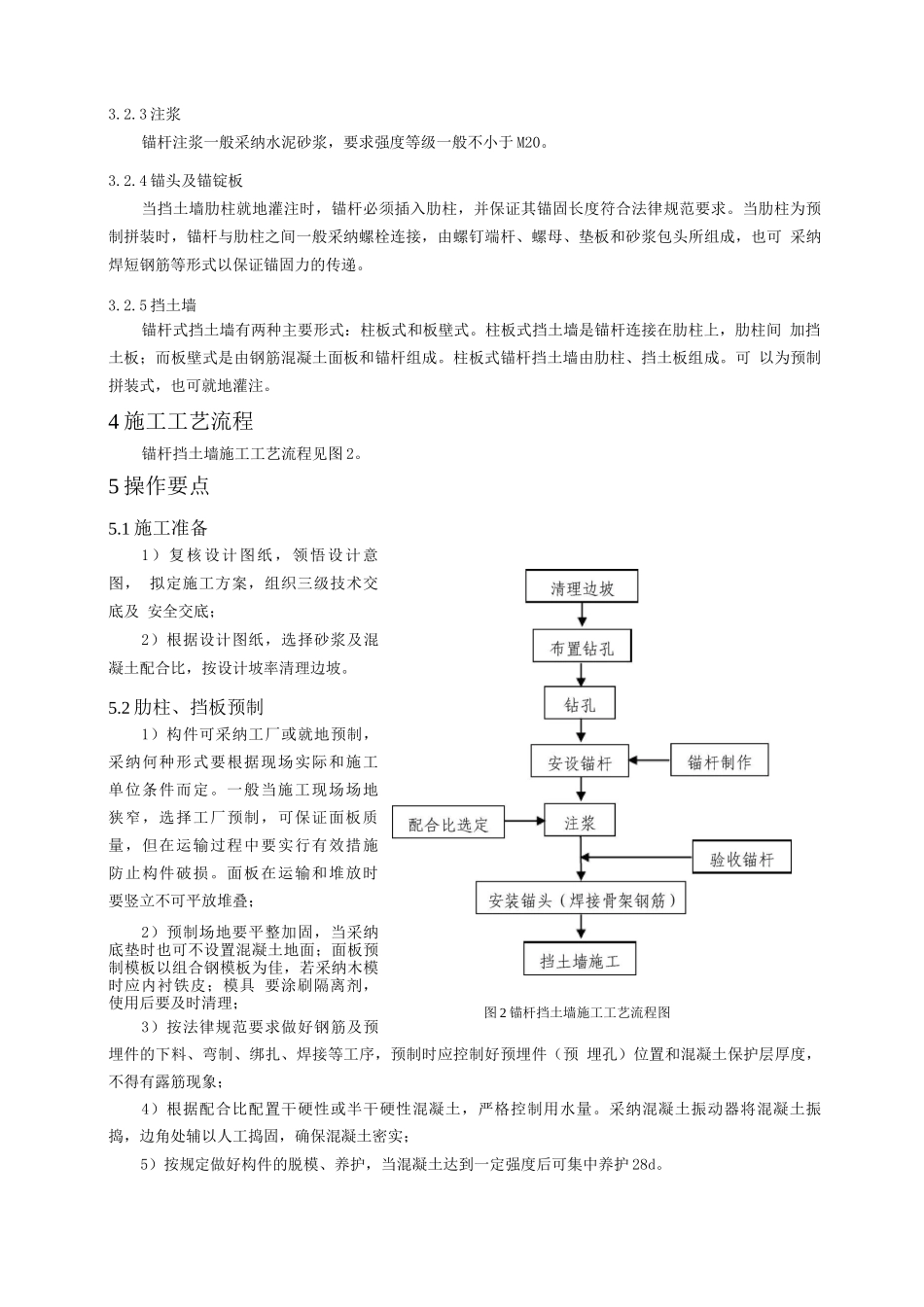

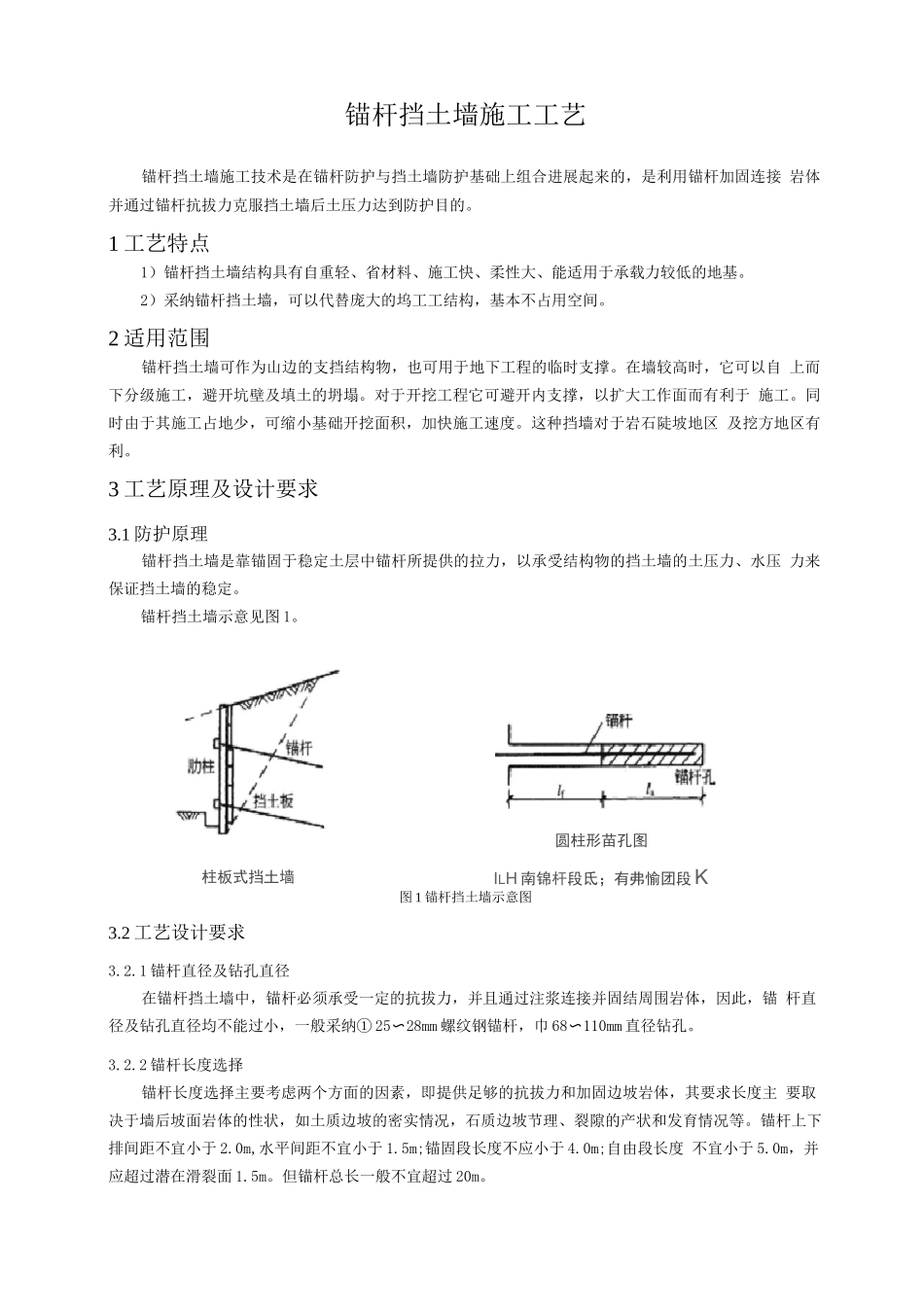

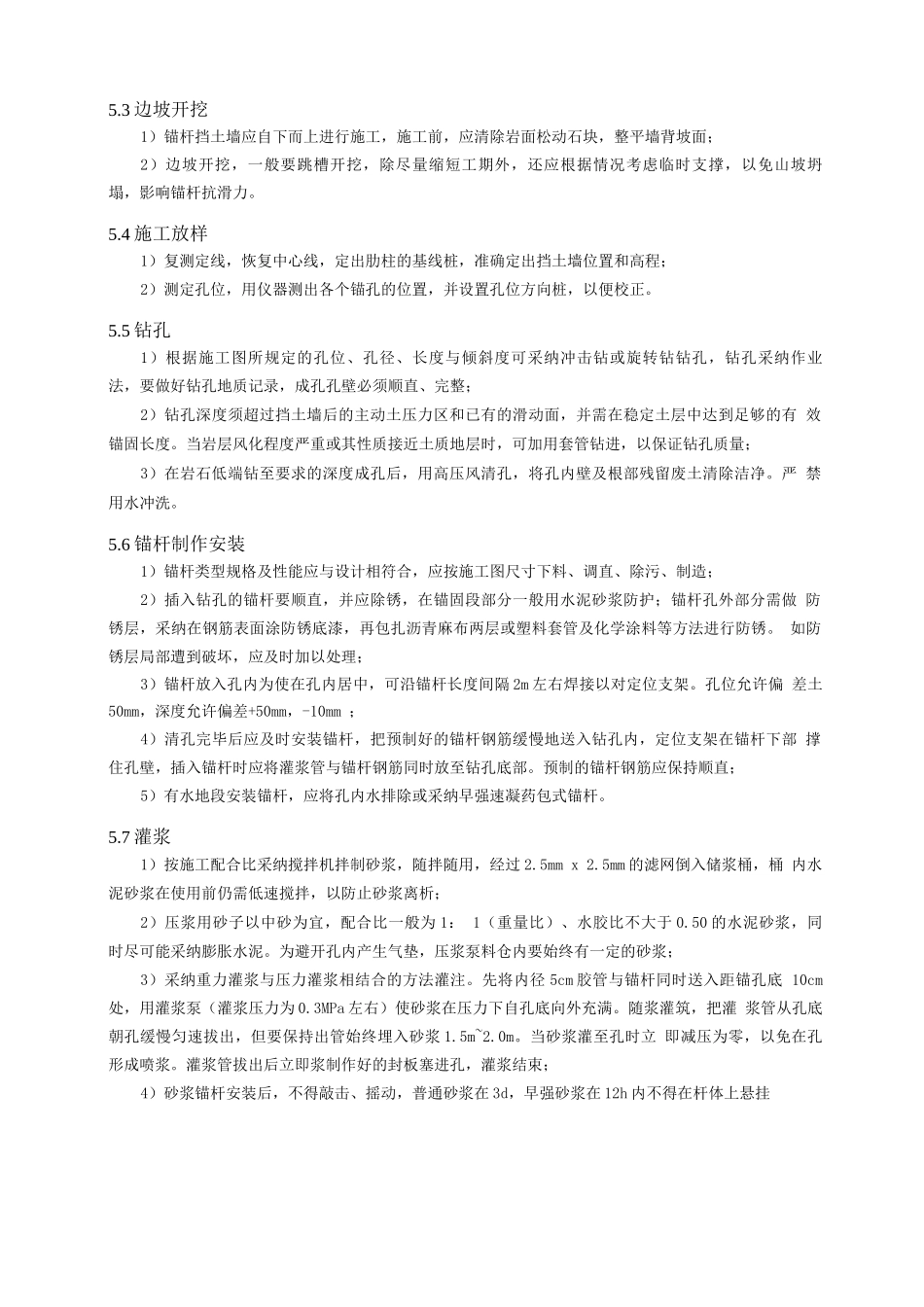

锚杆挡土墙施工工艺锚杆挡土墙施工技术是在锚杆防护与挡土墙防护基础上组合进展起来的，是利用锚杆加固连接 岩体并通过锚杆抗拔力克服挡土墙后土压力达到防护目的。1 工艺特点1）锚杆挡土墙结构具有自重轻、省材料、施工快、柔性大、能适用于承载力较低的地基。2）采纳锚杆挡土墙，可以代替庞大的坞工工结构，基本不占用空间。2 适用范围锚杆挡土墙可作为山边的支挡结构物，也可用于地下工程的临时支撑。在墙较高时，它可以自 上而下分级施工，避开坑壁及填土的坍塌。对于开挖工程它可避开内支撑，以扩大工作面而有利于 施工。同时由于其施工占地少，可缩小基础开挖面积，加快施工速度。这种挡墙对于岩石陡坡地区 及挖方地区有利。3 工艺原理及设计要求3.1 防护原理锚杆挡土墙是靠锚固于稳定土层中锚杆所提供的拉力，以承受结构物的挡土墙的土压力、水压 力来保证挡土墙的稳定。锚杆挡土墙示意见图 1。图 1 锚杆挡土墙示意图3.2 工艺设计要求3.2.1 锚杆直径及钻孔直径在锚杆挡土墙中，锚杆必须承受一定的抗拔力，并且通过注浆连接并固结周围岩体，因此，锚 杆直径及钻孔直径均不能过小，一般采纳① 25〜28mm 螺纹钢锚杆，巾 68〜110mm 直径钻孔。3.2.2 锚杆长度选择锚杆长度选择主要考虑两个方面的因素，即提供足够的抗拔力和加固边坡岩体，其要求长度主 要取决于墙后坡面岩体的性状，如土质边坡的密实情况，石质边坡节理、裂隙的产状和发育情况等。锚杆上下排间距不宜小于 2.0m,水平间距不宜小于 1.5m;锚固段长度不应小于 4.0m;自由段长度 不宜小于 5.0m，并应超过潜在滑裂面 1.5m。但锚杆总长一般不宜超过 20m。柱板式挡土墙圆柱形苗孔图ILH 南锦杆段氐；有弗愉团段 K3.2.3 注浆锚杆注浆一般采纳水泥砂浆，要求强度等级一般不小于 M20。3.2.4 锚头及锚锭板当挡土墙肋柱就地灌注时，锚杆必须插入肋柱，并保证其锚固长度符合法律规范要求。当肋柱为预 制拼装时，锚杆与肋柱之间一般采纳螺栓连接，由螺钉端杆、螺母、垫板和砂浆包头所组成，也可 采纳焊短钢筋等形式以保证锚固力的传递。3.2.5 挡土墙锚杆式挡土墙有两种主要形式：柱板式和板壁式。柱板式挡土墙是锚杆连接在肋柱上，肋柱间 加挡土板；而板壁式是由钢筋混凝土面板和锚杆组成。柱板式锚杆挡土墙由肋柱、挡土板组成。可 以为预制拼装式，也可就地灌注。4 施工工艺流程锚杆挡土墙施工工艺流程见图 2。5 操作要点5.1 施工准备1）复核设计图纸，...
