锚杆施工作业指导书

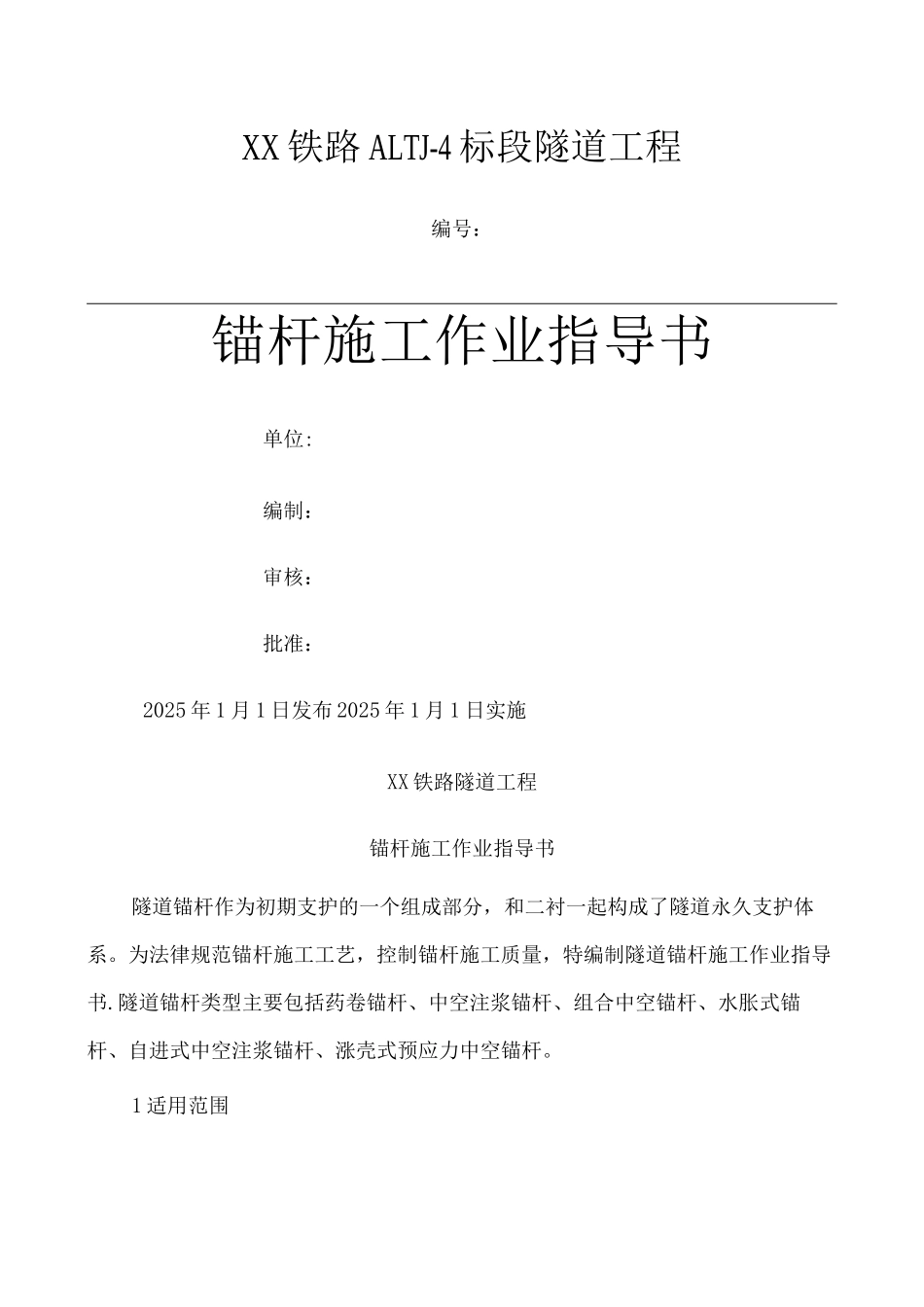

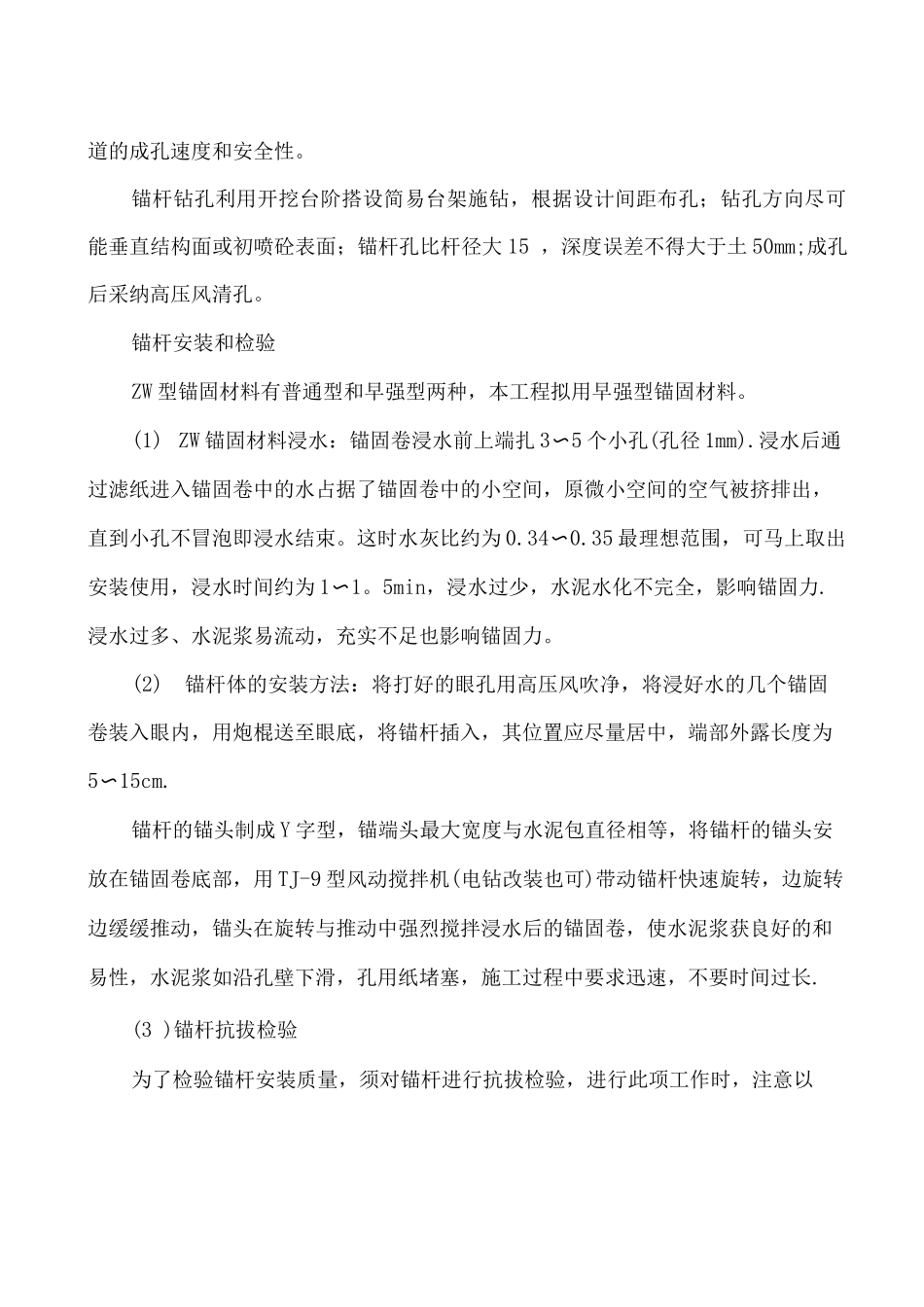

XX 铁路 ALTJ-4 标段隧道工程编号：锚杆施工作业指导书单位:编制：审核：批准：2025 年 1 月 1 日发布 2025 年 1 月 1 日实施XX 铁路隧道工程锚杆施工作业指导书隧道锚杆作为初期支护的一个组成部分，和二衬一起构成了隧道永久支护体系。为法律规范锚杆施工工艺，控制锚杆施工质量，特编制隧道锚杆施工作业指导书.隧道锚杆类型主要包括药卷锚杆、中空注浆锚杆、组合中空锚杆、水胀式锚杆、自进式中空注浆锚杆、涨壳式预应力中空锚杆。1 适用范围适用于中铁 XX 局集团有限公司 XX 铁路 ALTJ-4 标段所有隧道工程.2 作业准备2.1 锚杆施工前的准备(1) 检查锚杆类型，规格，质量及其性能是否与设计相符。(2) 根据锚杆类型，规格及围岩情况准备钻孔机具.2。2 劳动力安排每工班劳力安排：空压机操作员 1 人，钢筋工 2 人，钻孔 10 人，注浆操作 5人，电工 1 人。具体人员数量根据现场实际需要配置。2。3 机具配备型材切割机 1 台、注浆泵 1 台、煤电钻(或风枪)12 台(备用 2 台)，空压机 1台，不同类型锚杆需要的设备不相同.3 技术要求所有进场锚杆应严格根据规定检验频次抽检，针对不同锚杆施工工艺，必须配置相应的施工设备和检测仪器。4 施工工艺流程及操作要点4.1 药卷锚杆锚杆:20MnSi ^ 22 螺纹钢筋，锚固剂为 ZW 型.4.1。1 锚杆钻孔石质隧道锚杆采纳 YT28 型风动凿岩机成孔，黄土隧道采纳 ZM-12T 型煤电钻钻成孔。煤电钻施工既可解决土质隧道遇水软化围岩的问题,又可解决在土质隧道施工中采纳常规的冲击钻不易排碴、成孔困难的难题，可以提高在黄土隧道的成孔速度和安全性。锚杆钻孔利用开挖台阶搭设简易台架施钻，根据设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大 15 ，深度误差不得大于土 50mm;成孔后采纳高压风清孔。锚杆安装和检验ZW 型锚固材料有普通型和早强型两种，本工程拟用早强型锚固材料。(1) ZW 锚固材料浸水：锚固卷浸水前上端扎 3〜5 个小孔(孔径 1mm).浸水后通过滤纸进入锚固卷中的水占据了锚固卷中的小空间，原微小空间的空气被挤排出，直到小孔不冒泡即浸水结束。这时水灰比约为 0.34〜0.35 最理想范围，可马上取出安装使用，浸水时间约为 1〜1。5min，浸水过少，水泥水化不完全，影响锚固力.浸水过多、水泥浆易流动，充实不足也影响锚固力。(2)锚杆体的安装方法：将打好的眼孔用高压风吹净，将浸好水的几个锚固卷装入眼内，用炮棍...
