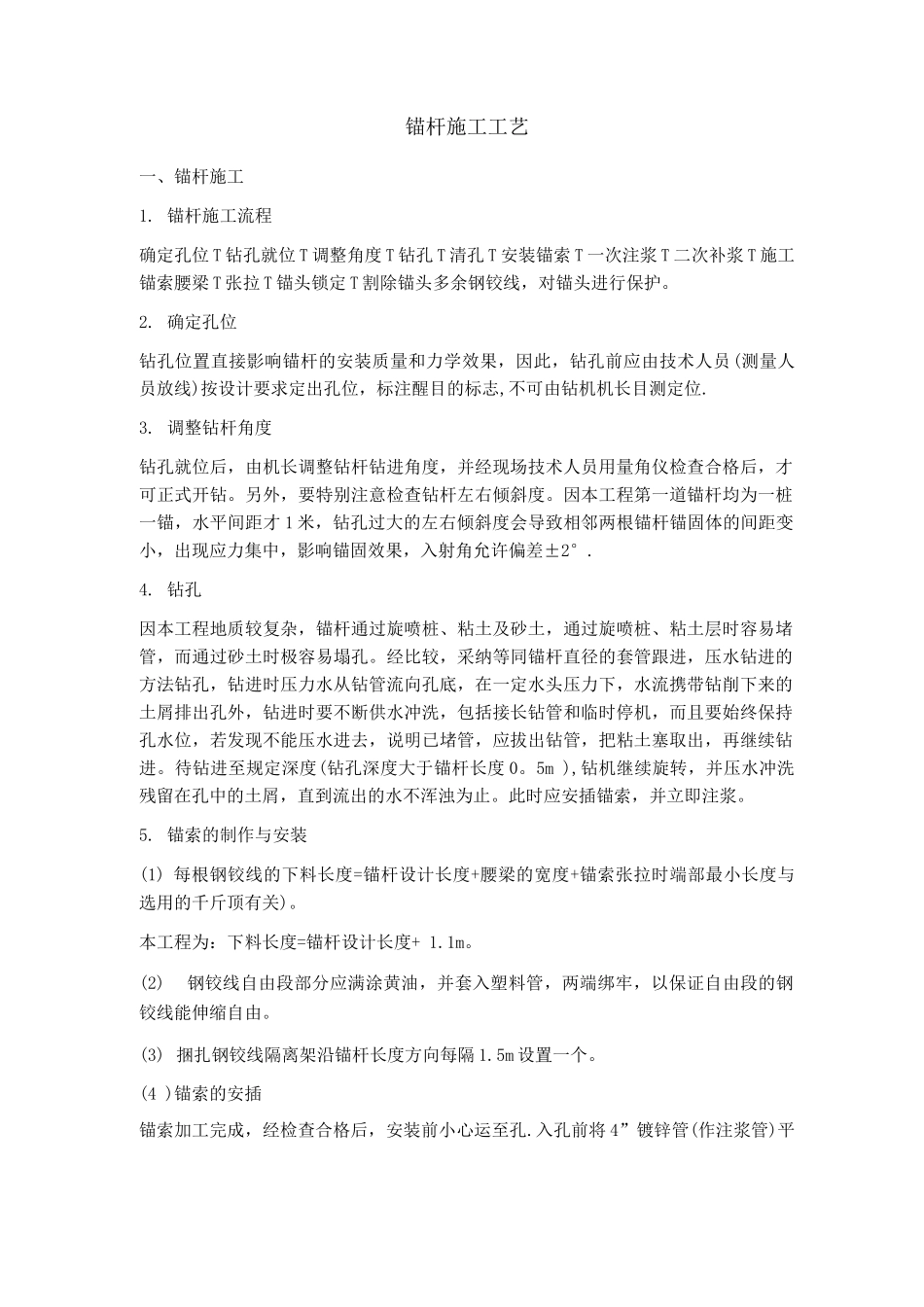

锚杆施工工艺一、锚杆施工1. 锚杆施工流程确定孔位 T 钻孔就位 T 调整角度 T 钻孔 T 清孔 T 安装锚索 T 一次注浆 T 二次补浆 T 施工锚索腰梁 T 张拉 T 锚头锁定 T 割除锚头多余钢铰线，对锚头进行保护。2. 确定孔位钻孔位置直接影响锚杆的安装质量和力学效果，因此，钻孔前应由技术人员(测量人员放线)按设计要求定出孔位，标注醒目的标志,不可由钻机机长目测定位.3. 调整钻杆角度钻孔就位后，由机长调整钻杆钻进角度，并经现场技术人员用量角仪检查合格后，才可正式开钻。另外，要特别注意检查钻杆左右倾斜度。因本工程第一道锚杆均为一桩一锚，水平间距才 1 米，钻孔过大的左右倾斜度会导致相邻两根锚杆锚固体的间距变小，出现应力集中，影响锚固效果，入射角允许偏差±2°.4. 钻孔因本工程地质较复杂，锚杆通过旋喷桩、粘土及砂土，通过旋喷桩、粘土层时容易堵管，而通过砂土时极容易塌孔。经比较，采纳等同锚杆直径的套管跟进，压水钻进的方法钻孔，钻进时压力水从钻管流向孔底，在一定水头压力下，水流携带钻削下来的土屑排出孔外，钻进时要不断供水冲洗，包括接长钻管和临时停机，而且要始终保持孔水位，若发现不能压水进去，说明已堵管，应拔出钻管，把粘土塞取出，再继续钻进。待钻进至规定深度(钻孔深度大于锚杆长度 0。5m ),钻机继续旋转，并压水冲洗残留在孔中的土屑，直到流出的水不浑浊为止。此时应安插锚索，并立即注浆。5. 锚索的制作与安装(1) 每根钢铰线的下料长度=锚杆设计长度+腰梁的宽度+锚索张拉时端部最小长度与选用的千斤顶有关)。本工程为：下料长度=锚杆设计长度+ 1.1m。(2)钢铰线自由段部分应满涂黄油，并套入塑料管，两端绑牢，以保证自由段的钢铰线能伸缩自由。(3) 捆扎钢铰线隔离架沿锚杆长度方向每隔 1.5m 设置一个。(4 )锚索的安插锚索加工完成，经检查合格后，安装前小心运至孔.入孔前将 4”镀锌管(作注浆管)平行并入一起，然后将锚索与注浆管同步送入孔内，直到孔外端剩 1.1m 为止.如发现锚索安插人管内困难，说明钻管内有粘土堵管，不要再继续用力插入，使钢铰线与隔离架松散，而应把钻管拔出，清除出钻孔内的粘土，重新在厚位钻孔到位。6.注浆(1) 本工程采纳边注浆边拔管的注浆方法，拔管比注浆迟后不小于 5m。(2)采纳 425。普通硅酸盐水泥配制水泥浆，水灰比控制在 0。40.45，注浆压力控制在 0。4〜0.6Mpa ,直到孔溢出浆。此时就把钻管全部拨出，注浆管不拔。(3...
