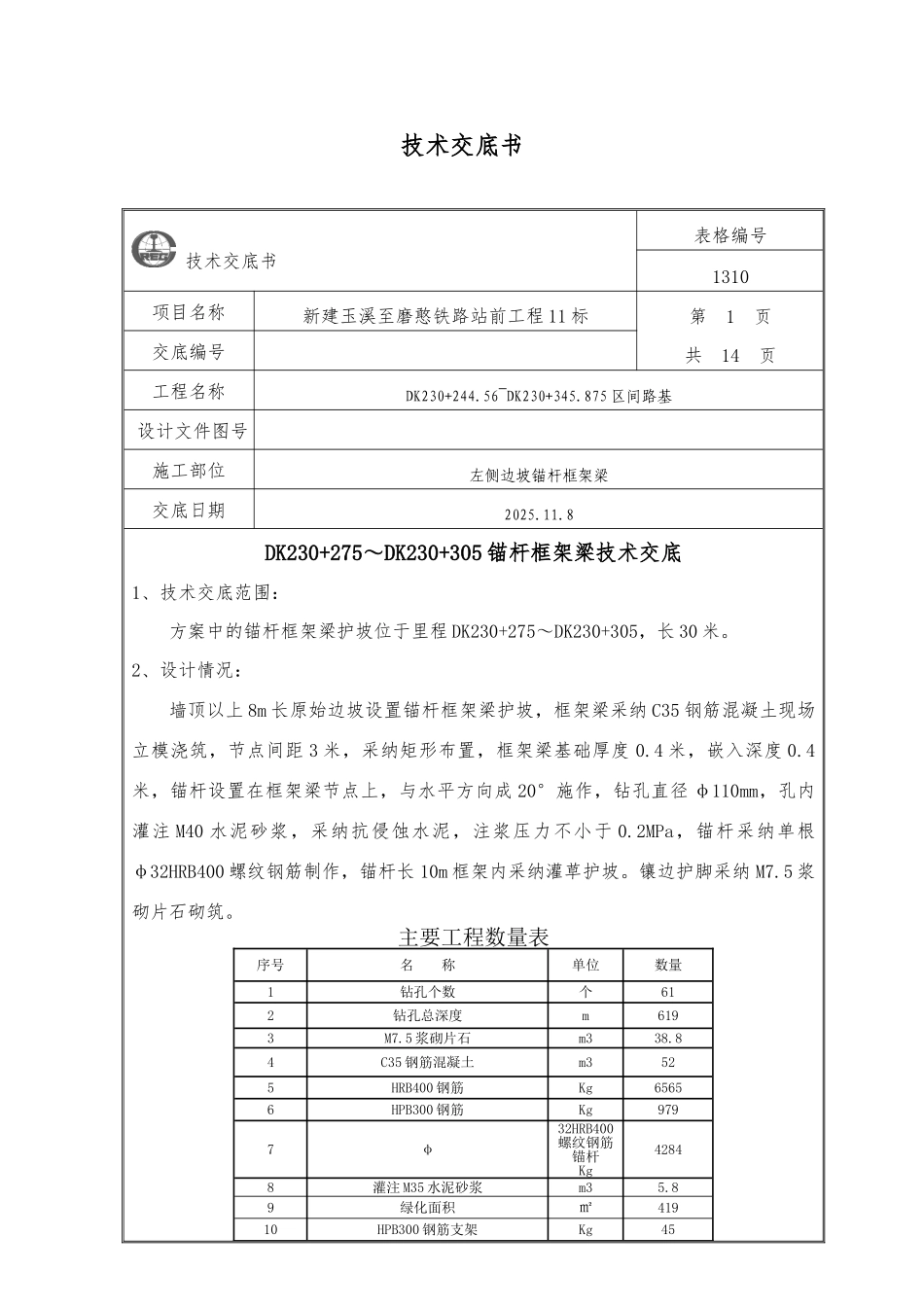

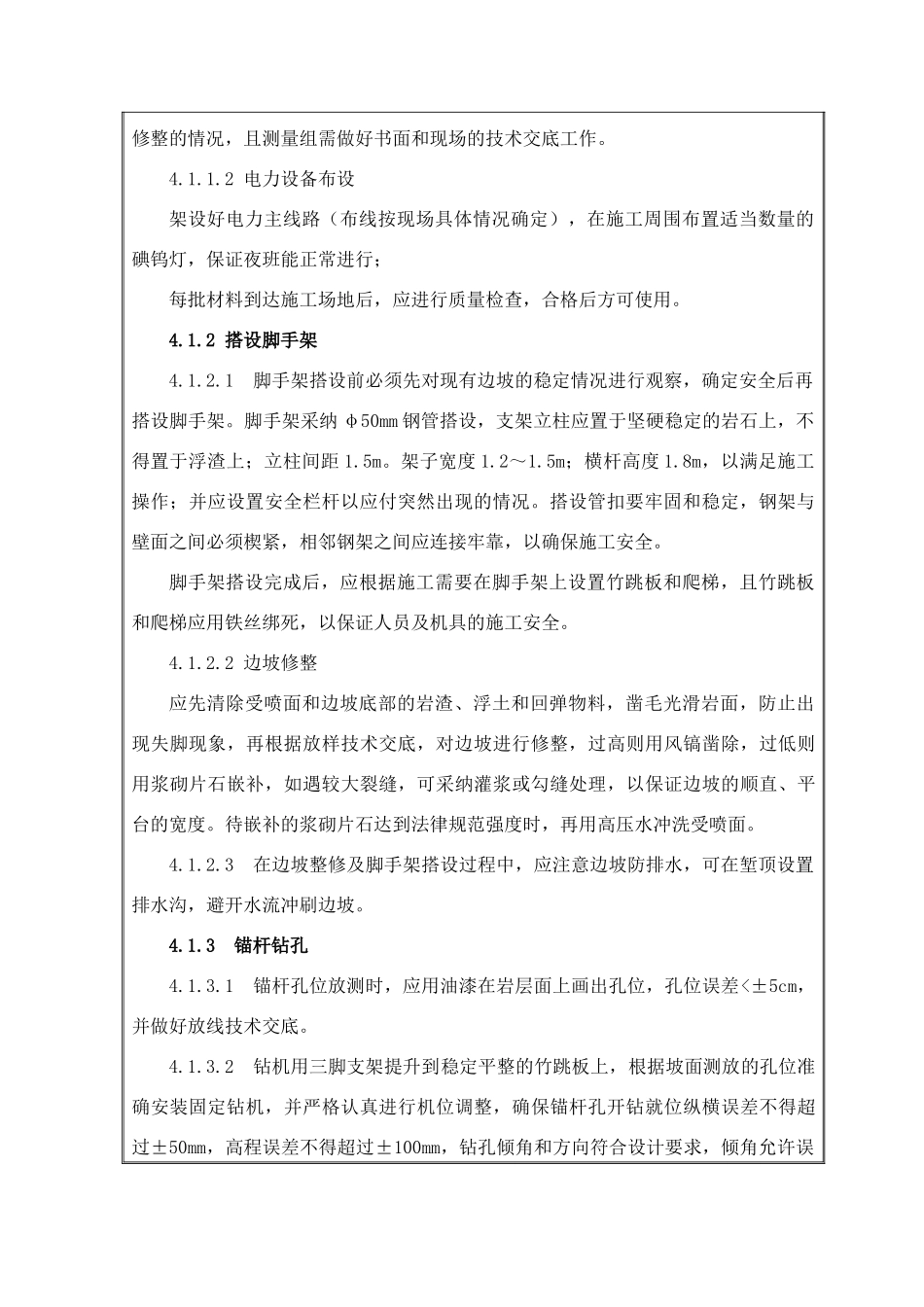

技术交底书 技术交底书表格编号1310项目名称新建玉溪至磨憨铁路站前工程 11 标第 1 页共 14 页交底编号工程名称DK230+244.56~DK230+345.875 区间路基设计文件图号施工部位左侧边坡锚杆框架梁交底日期2025.11.8DK230+275～DK230+305 锚杆框架梁技术交底1、技术交底范围：方案中的锚杆框架梁护坡位于里程 DK230+275～DK230+305，长 30 米。2、设计情况：墙顶以上 8m 长原始边坡设置锚杆框架梁护坡，框架梁采纳 C35 钢筋混凝土现场立模浇筑，节点间距 3 米，采纳矩形布置，框架梁基础厚度 0.4 米，嵌入深度 0.4米，锚杆设置在框架梁节点上，与水平方向成 20°施作，钻孔直径 φ110mm，孔内灌注 M40 水泥砂浆，采纳抗侵蚀水泥，注浆压力不小于 0.2MPa，锚杆采纳单根φ32HRB400 螺纹钢筋制作，锚杆长 10m 框架内采纳灌草护坡。镶边护脚采纳 M7.5 浆砌片石砌筑。主要工程数量表序号名 称单位数量1钻孔个数个612钻孔总深度m6193M7.5 浆砌片石m338.84C35 钢筋混凝土m3525HRB400 钢筋Kg65656HPB300 钢筋Kg9797φ32HRB400螺纹钢筋锚杆Kg42848灌注 M35 水泥砂浆m35.89绿化面积㎡41910HPB300 钢筋支架Kg453、锚杆框架梁施工工艺及方法 锚杆框架梁施工工艺流程4.1 施工方法 4.1.1 施工准备4.1.1.1 测量放线测量组需对边坡按设计坡率进行放样，并用横纵交叉广线拉直，以便确定边坡达到设计强度插入锚杆施工准备清孔、验孔浇注混凝土锚杆拉拔试验钢筋制作安装锚杆钻孔框格内喷播植草养生锚杆孔位放样边坡修整砼试块制作砼试块制作锚杆孔灌注水泥砂浆拆除脚手架开挖框架梁基础伸缩缝设置浆砌片石封顶模型安装、加固钻孔设备布设测量放线支架焊接边坡测量搭设脚手架电力设备布设边坡安全监测修整的情况，且测量组需做好书面和现场的技术交底工作。4.1.1.2 电力设备布设架设好电力主线路（布线按现场具体情况确定），在施工周围布置适当数量的碘钨灯，保证夜班能正常进行；每批材料到达施工场地后，应进行质量检查，合格后方可使用。4.1.2 搭设脚手架4.1.2.1 脚手架搭设前必须先对现有边坡的稳定情况进行观察，确定安全后再搭设脚手架。脚手架采纳 φ50mm 钢管搭设，支架立柱应置于坚硬稳定的岩石上，不得置于浮渣上；立柱间距 1.5m。架子宽度 1.2～1.5m；横杆高度 1.8m，以满足施工操作；并应设置安全栏杆以应付突然出现的情况。搭设管扣要牢固和稳定，钢架与壁面之间必须楔紧，相邻钢架之间应连接牢靠，以确保...
