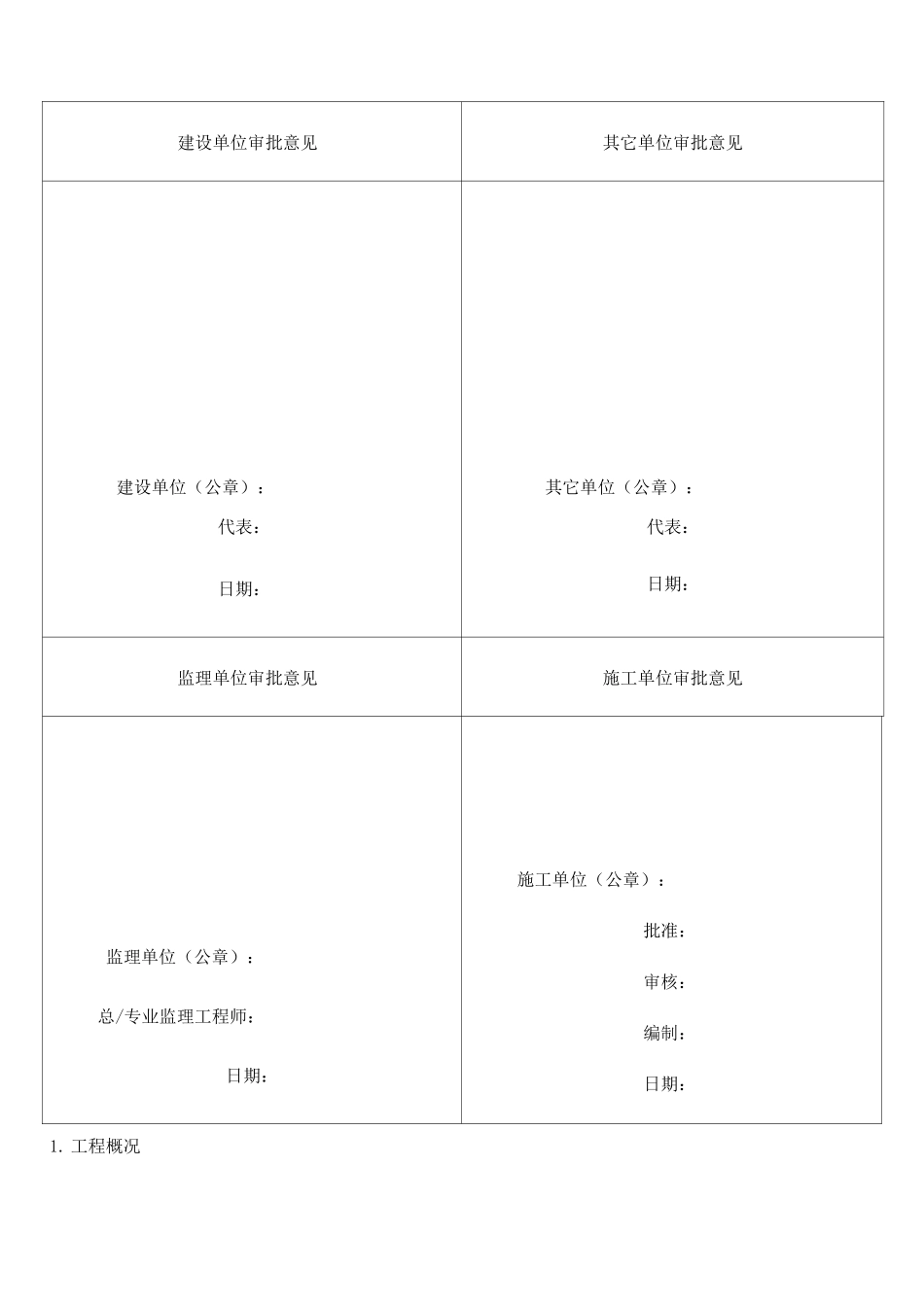

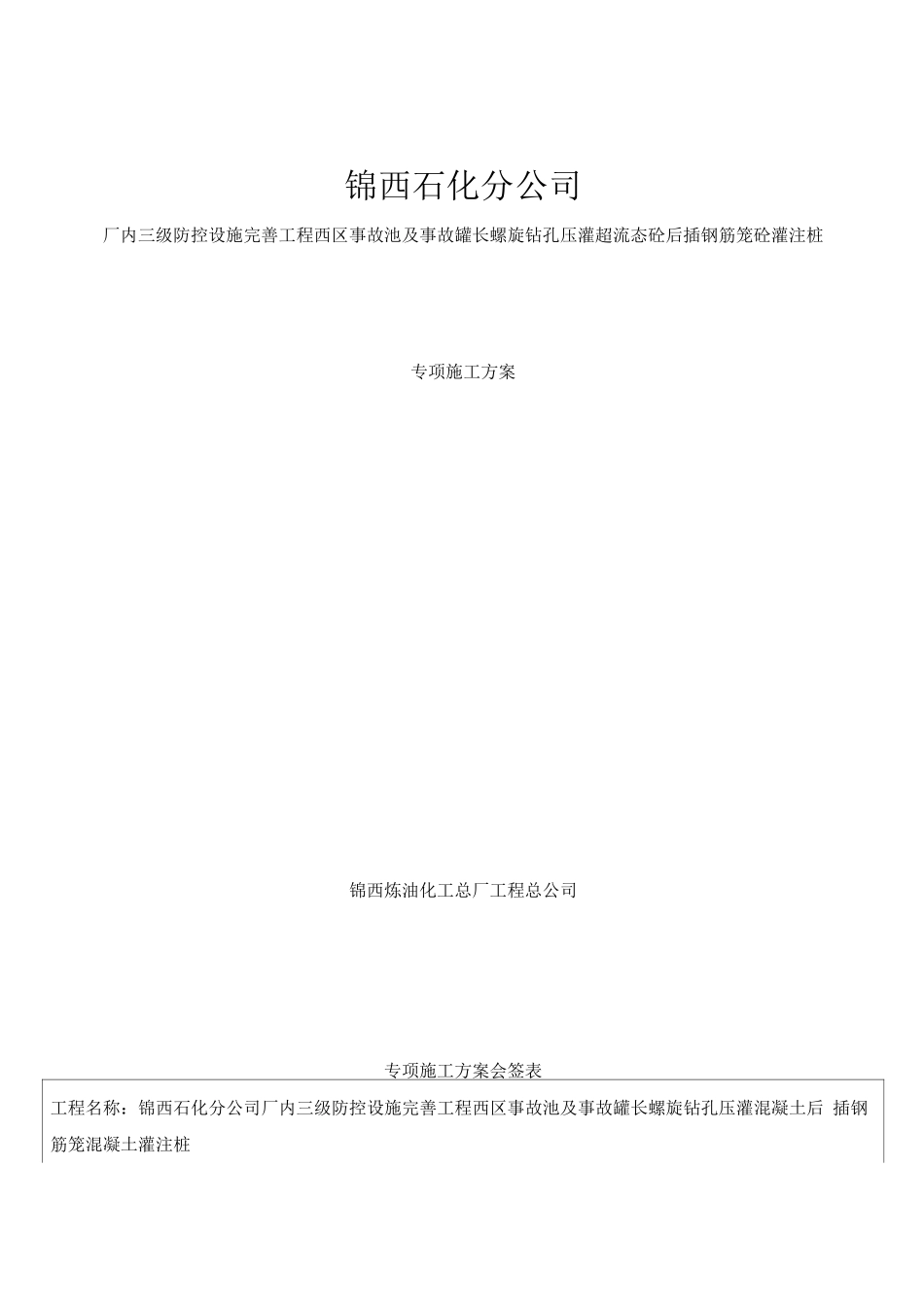

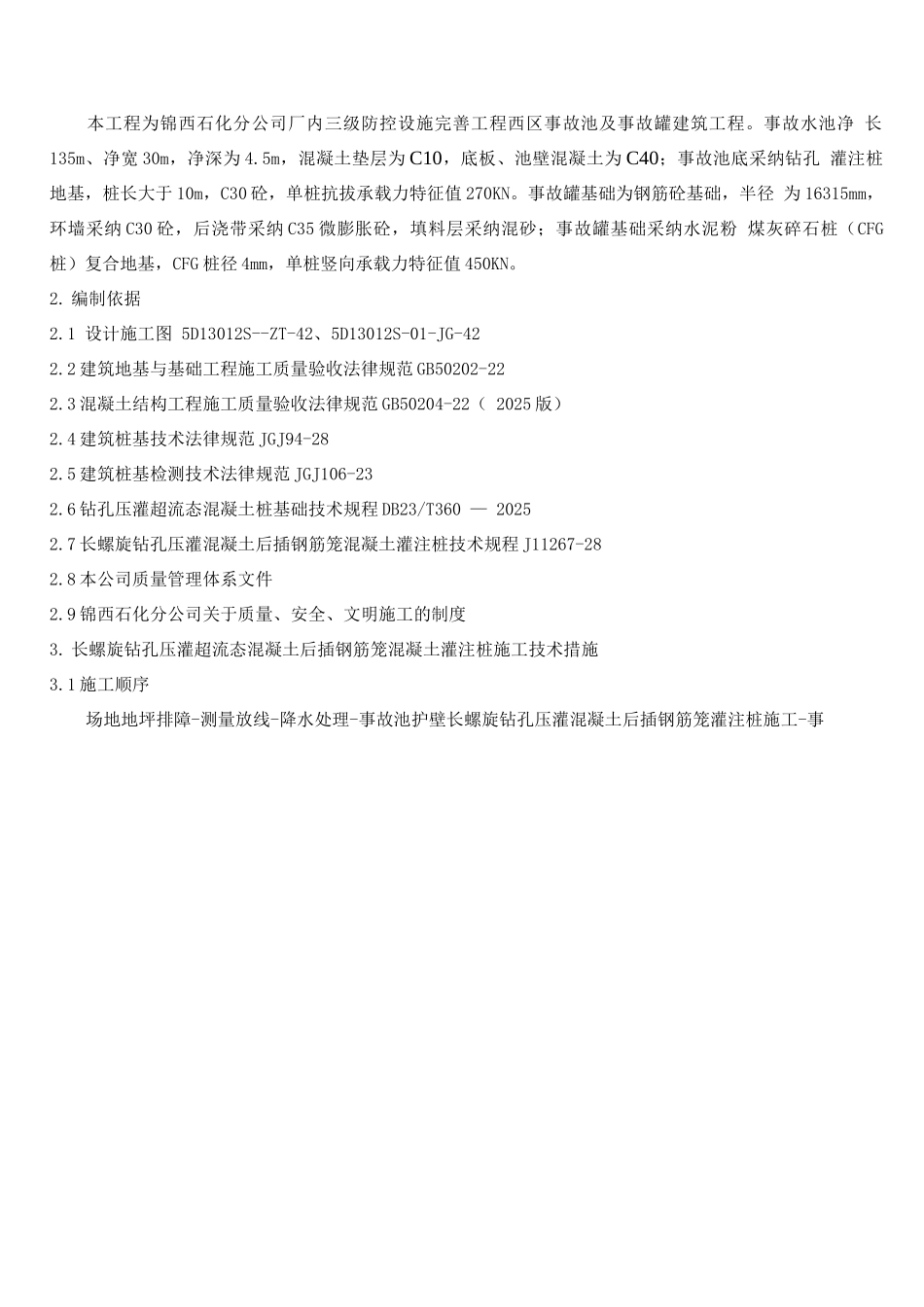

锦西石化分公司厂内三级防控设施完善工程西区事故池及事故罐长螺旋钻孔压灌超流态砼后插钢筋笼砼灌注桩专项施工方案锦西炼油化工总厂工程总公司专项施工方案会签表工程名称：锦西石化分公司厂内三级防控设施完善工程西区事故池及事故罐长螺旋钻孔压灌混凝土后 插钢筋笼混凝土灌注桩建设单位审批意见其它单位审批意见建设单位（公章）：其它单位（公章）：代表：代表：日期：日期：监理单位审批意见施工单位审批意见监理单位（公章）：总/专业监理工程师：日期：施工单位（公章）：批准：审核：编制：日期：1. 工程概况本工程为锦西石化分公司厂内三级防控设施完善工程西区事故池及事故罐建筑工程。事故水池净 长135m、净宽 30m，净深为 4.5m，混凝土垫层为 C10，底板、池壁混凝土为 C40；事故池底采纳钻孔 灌注桩地基，桩长大于 10m，C30 砼，单桩抗拔承载力特征值 270KN。事故罐基础为钢筋砼基础，半径 为 16315mm，环墙采纳 C30 砼，后浇带采纳 C35 微膨胀砼，填料层采纳混砂；事故罐基础采纳水泥粉 煤灰碎石桩（CFG桩）复合地基，CFG 桩径 4mm，单桩竖向承载力特征值 450KN。2. 编制依据2.1 设计施工图 5D13012S--ZT-42、5D13012S-01-JG-422.2 建筑地基与基础工程施工质量验收法律规范 GB50202-222.3 混凝土结构工程施工质量验收法律规范 GB50204-22（ 2025 版）2.4 建筑桩基技术法律规范 JGJ94-282.5 建筑桩基检测技术法律规范 JGJ106-232.6 钻孔压灌超流态混凝土桩基础技术规程 DB23/T360 — 20252.7 长螺旋钻孔压灌混凝土后插钢筋笼混凝土灌注桩技术规程 J11267-282.8 本公司质量管理体系文件2.9 锦西石化分公司关于质量、安全、文明施工的制度3. 长螺旋钻孔压灌超流态混凝土后插钢筋笼混凝土灌注桩施工技术措施3.1 施工顺序场地地坪排障-测量放线-降水处理-事故池护壁长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工-事故罐基础 CFG 桩施工-事故池土方开挖-事故池长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工-检桩 3.2 钻孔灌注桩概况3.2. 1 根据本工程场地狭小，周围在用装置密集等特点，事故池基坑开挖无放坡空间，故基坑采纳长 螺旋钻孔压灌混凝土后插钢筋笼混凝土灌注桩护壁。护壁桩按间距 10mm 布置，桩直径 6mm，桩长 15m，混凝土强度等级 C30，钢筋配置由设计单位提供，数量约为 350 根。3.2.2 事故池长螺旋钻孔压灌混凝土后插钢筋笼混凝土灌注桩：直径 4mm，桩长 10m，混凝...
