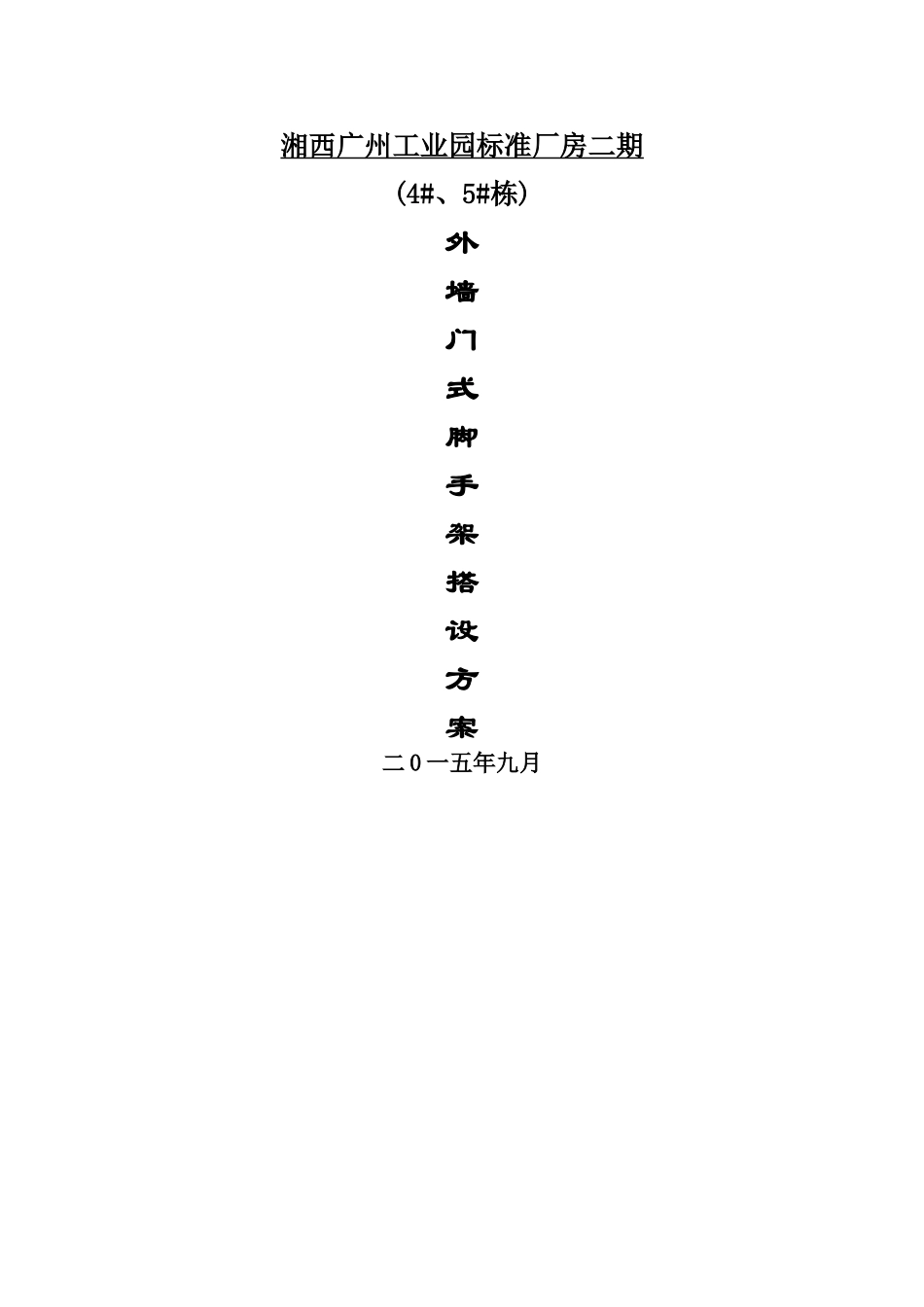

门式脚手架搭设方案

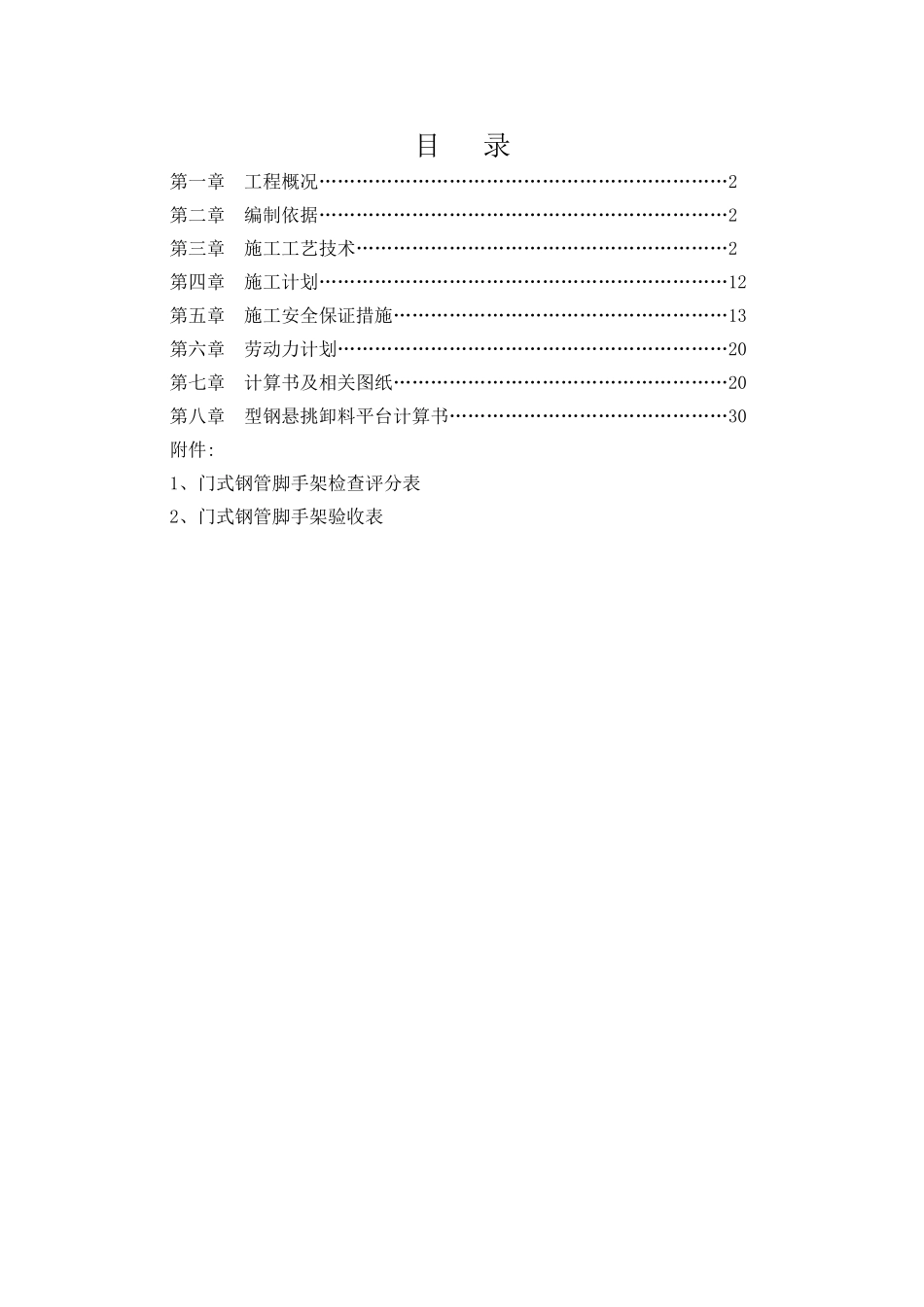

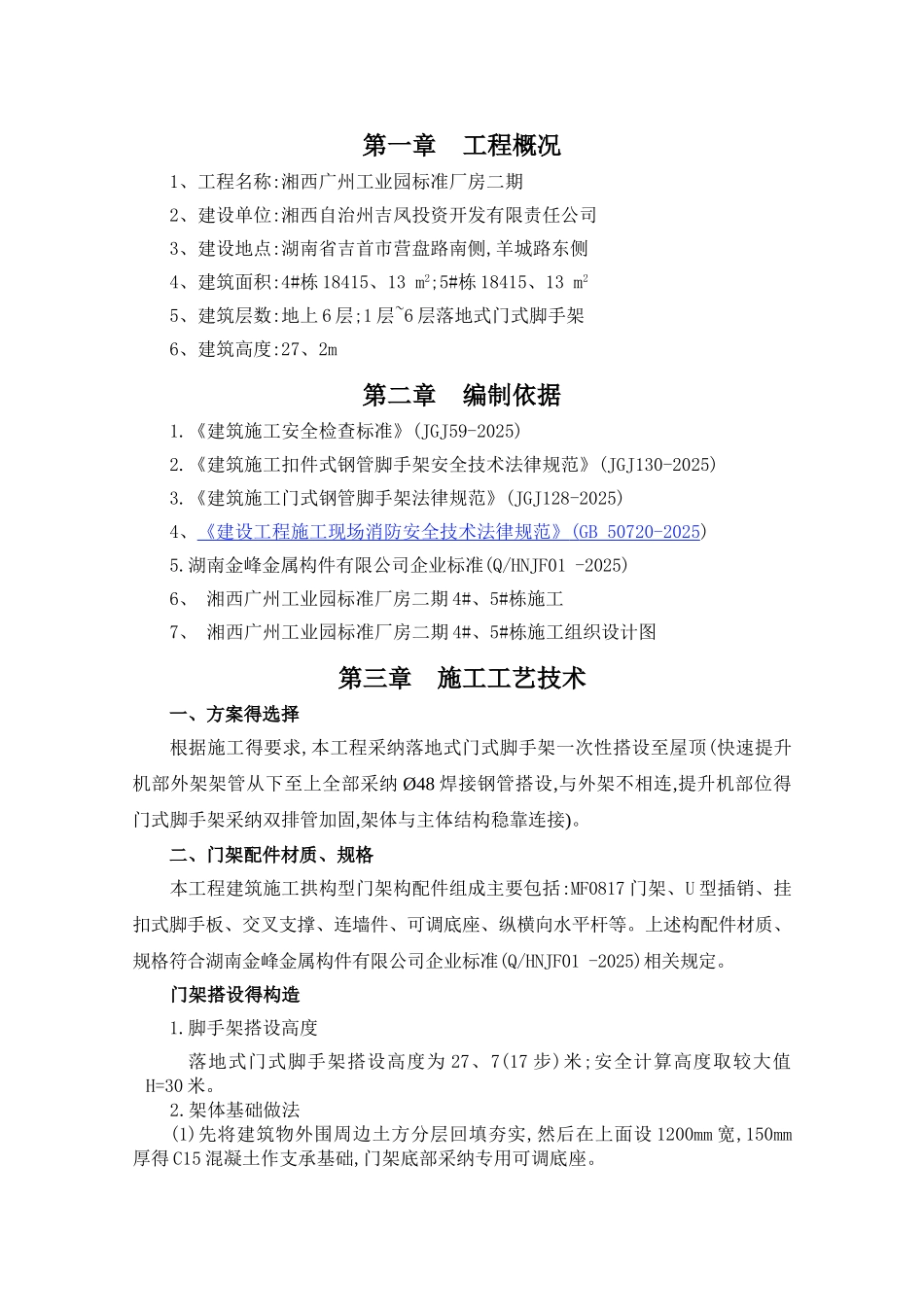

湘西广州工业园标准厂房二期 (4#、5#栋)外墙门式脚手架搭设方案二 0 一五年九月目 录第一章 工程概况…………………………………………………………2第二章 编制依据…………………………………………………………2第三章 施工工艺技术……………………………………………………2第四章 施工计划…………………………………………………………12第五章 施工安全保证措施………………………………………………13第六章 劳动力计划………………………………………………………20第七章 计算书及相关图纸………………………………………………20第八章 型钢悬挑卸料平台计算书………………………………………30附件:1、门式钢管脚手架检查评分表2、门式钢管脚手架验收表第一章工程概况1、工程名称:湘西广州工业园标准厂房二期2、建设单位:湘西自治州吉凤投资开发有限责任公司3、建设地点:湖南省吉首市营盘路南侧,羊城路东侧 4、建筑面积:4#栋 18415、13 m2;5#栋 18415、13 m2 5、建筑层数:地上 6 层;1 层~6 层落地式门式脚手架6、建筑高度:27、2m第二章编制依据1.《建筑施工安全检查标准》(JGJ59-2025)2.《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2025)3.《建筑施工门式钢管脚手架法律规范》(JGJ128-2025)4、《建设工程施工现场消防安全技术法律规范》 ( GB 50720-2025 )5.湖南金峰金属构件有限公司企业标准(Q/HNJF01 -2025)6、 湘西广州工业园标准厂房二期 4#、5#栋施工7、 湘西广州工业园标准厂房二期 4#、5#栋施工组织设计图第三章 施工工艺技术一、方案得选择根据施工得要求,本工程采纳落地式门式脚手架一次性搭设至屋顶(快速提升机部外架架管从下至上全部采纳 Ø48 焊接钢管搭设,与外架不相连,提升机部位得门式脚手架采纳双排管加固,架体与主体结构稳靠连接)。二、门架配件材质、规格本工程建筑施工拱构型门架构配件组成主要包括:MF0817 门架、U 型插销、挂扣式脚手板、交叉支撑、连墙件、可调底座、纵横向水平杆等。上述构配件材质、规格符合湖南金峰金属构件有限公司企业标准(Q/HNJF01 -2025)相关规定。门架搭设得构造1.脚手架搭设高度落地式门式脚手架搭设高度为 27、7(17 步)米;安全计算高度取较大值H=30 米。2.架体基础做法(1)先将建筑物外围周边土方分层回填夯实,然后在上面设 1200mm 宽,150mm厚得 C15 混凝土作支承基础,门架底部采纳专用可调底座。 (2)架体外周边设排水沟,排水...
