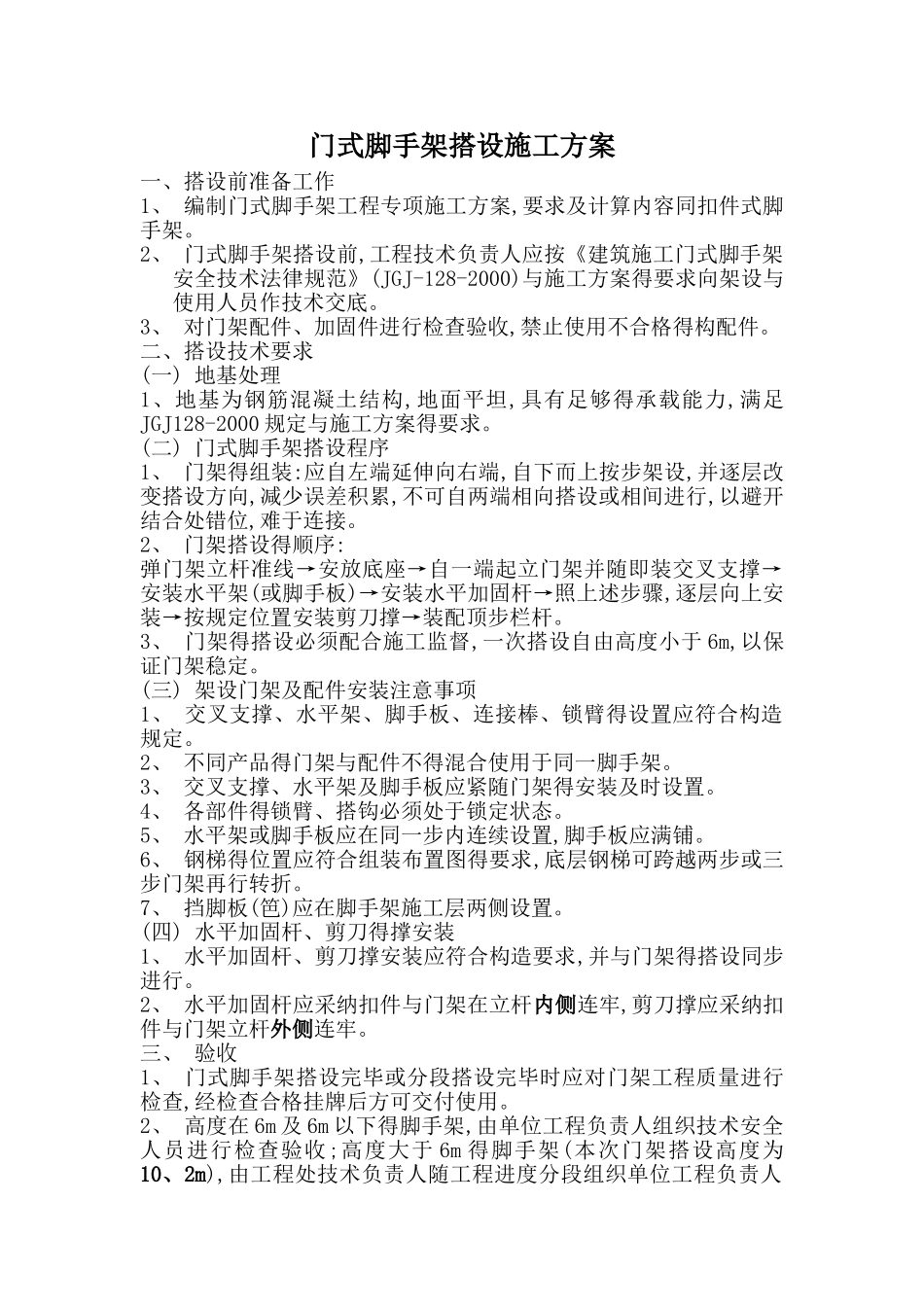

门式脚手架搭设施工方案一、搭设前准备工作1、 编制门式脚手架工程专项施工方案,要求及计算内容同扣件式脚手架。2、 门式脚手架搭设前,工程技术负责人应按《建筑施工门式脚手架安全技术法律规范》(JGJ-128-2000)与施工方案得要求向架设与使用人员作技术交底。3、 对门架配件、加固件进行检查验收,禁止使用不合格得构配件。二、搭设技术要求(一) 地基处理1、地基为钢筋混凝土结构,地面平坦,具有足够得承载能力,满足 JGJ128-2000 规定与施工方案得要求。(二) 门式脚手架搭设程序1、 门架得组装:应自左端延伸向右端,自下而上按步架设,并逐层改变搭设方向,减少误差积累,不可自两端相向搭设或相间进行,以避开结合处错位,难于连接。2、 门架搭设得顺序:弹门架立杆准线→安放底座→自一端起立门架并随即装交叉支撑→安装水平架(或脚手板)→安装水平加固杆→照上述步骤,逐层向上安装→按规定位置安装剪刀撑→装配顶步栏杆。3、 门架得搭设必须配合施工监督,一次搭设自由高度小于 6m,以保证门架稳定。(三) 架设门架及配件安装注意事项1、 交叉支撑、水平架、脚手板、连接棒、锁臂得设置应符合构造规定。2、 不同产品得门架与配件不得混合使用于同一脚手架。3、 交叉支撑、水平架及脚手板应紧随门架得安装及时设置。4、 各部件得锁臂、搭钩必须处于锁定状态。5、 水平架或脚手板应在同一步内连续设置,脚手板应满铺。6、 钢梯得位置应符合组装布置图得要求,底层钢梯可跨越两步或三步门架再行转折。7、 挡脚板(笆)应在脚手架施工层两侧设置。(四) 水平加固杆、剪刀得撑安装1、 水平加固杆、剪刀撑安装应符合构造要求,并与门架得搭设同步进行。2、 水平加固杆应采纳扣件与门架在立杆内侧连牢,剪刀撑应采纳扣件与门架立杆外侧连牢。三、 验收1、 门式脚手架搭设完毕或分段搭设完毕时应对门架工程质量进行检查,经检查合格挂牌后方可交付使用。2、 高度在 6m 及 6m 以下得脚手架,由单位工程负责人组织技术安全人员进行检查验收;高度大于 6m 得脚手架(本次门架搭设高度为10、2m),由工程处技术负责人随工程进度分段组织单位工程负责人及有关得技术安全人员进行检查验收。门架搭设尺寸允许偏差: 1) 门架得垂直度:门架纵向得垂直偏差应≤H/400 及 50mm(H 为脚门架高度);门架得横向垂直偏差应≤H/600 及 50mm;每步架得纵向与横向垂直度偏差应≤h0/600、2) 门架得水平度:底步门架纵向水平偏差应≤L/600(L 为门架长度)。四、拆除...
