门式落地式钢管外架脚手架计算书施工方案

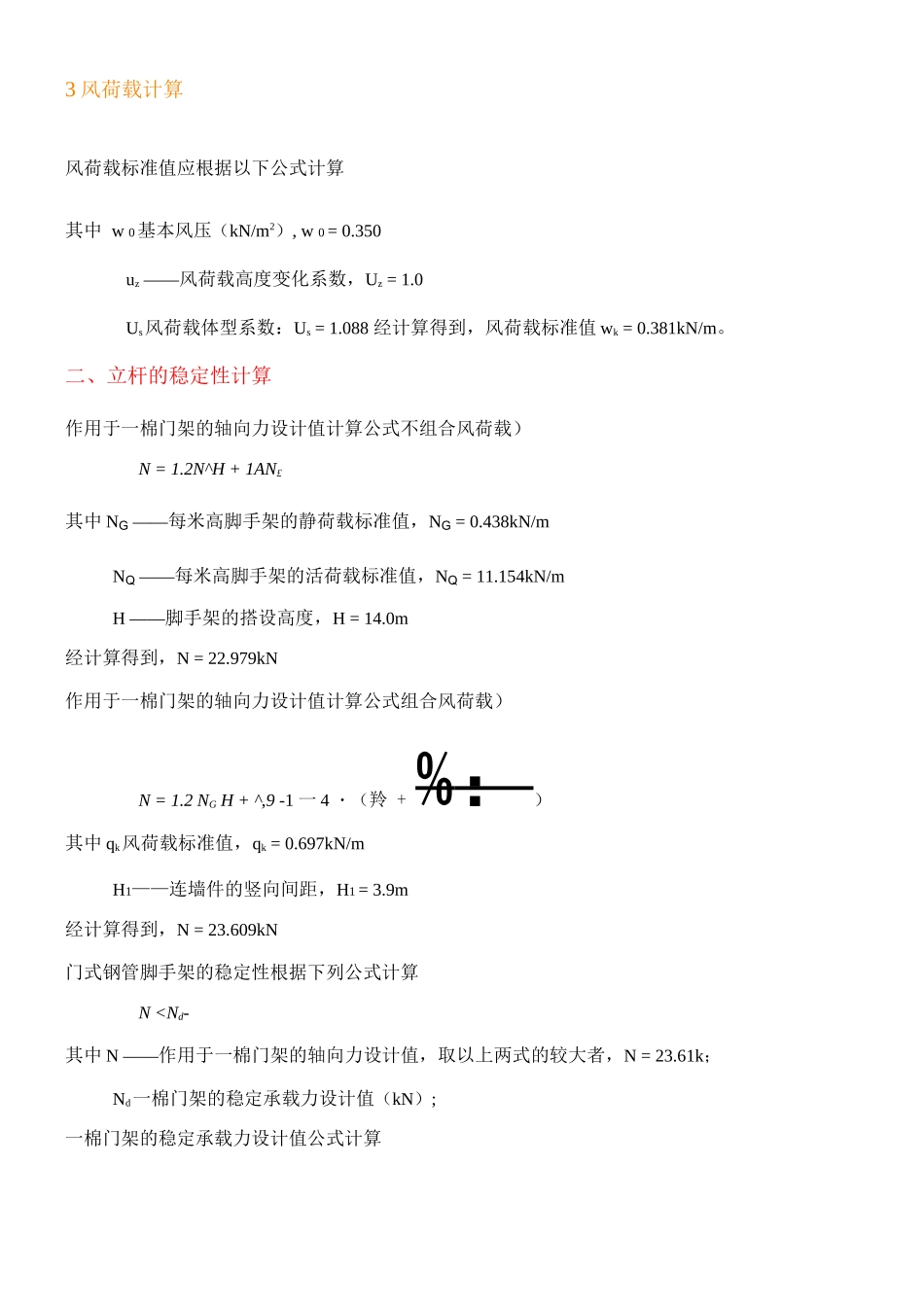

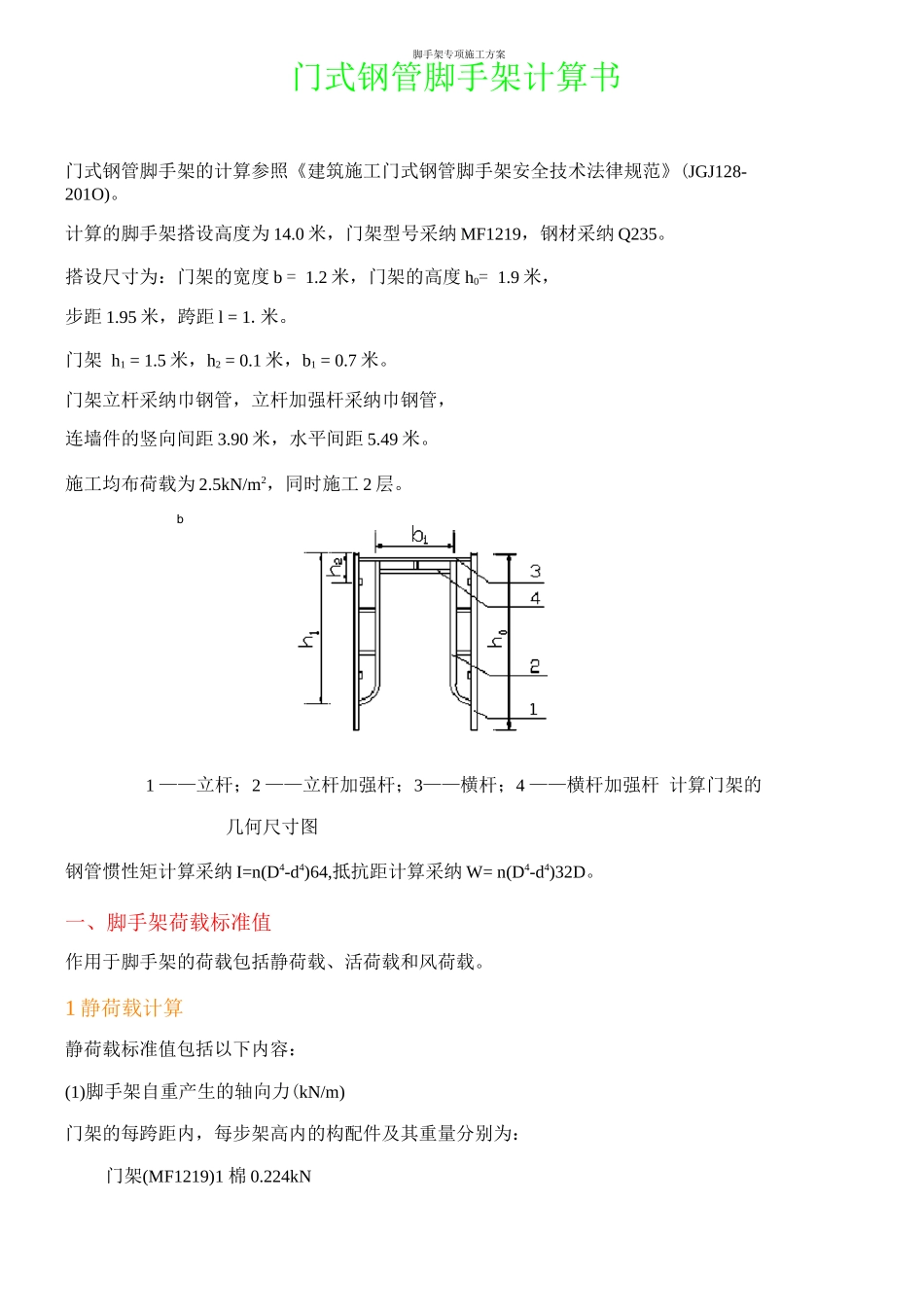

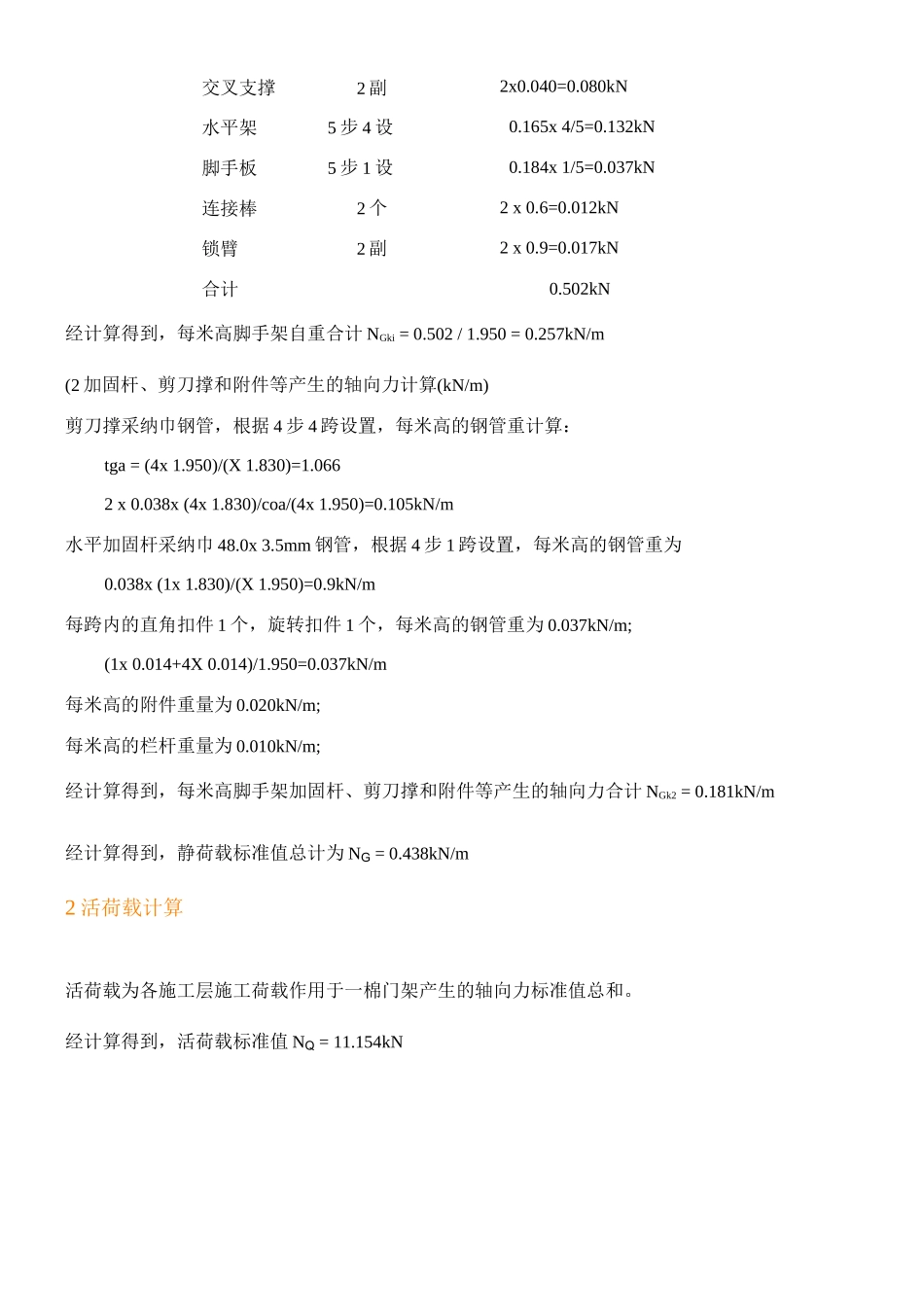

脚手架专项施工方案门式钢管脚手架计算书门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术法律规范》(JGJ128-201O)。计算的脚手架搭设高度为 14.0 米，门架型号采纳 MF1219，钢材采纳 Q235。搭设尺寸为：门架的宽度 b = 1.2 米，门架的高度 h0= 1.9 米，步距 1.95 米，跨距 l = 1.米。门架 h1 = 1.5 米，h2 = 0.1 米，b1 = 0.7 米。门架立杆采纳巾钢管，立杆加强杆采纳巾钢管，连墙件的竖向间距 3.90 米，水平间距 5.49 米。施工均布荷载为 2.5kN/m2，同时施工 2 层。b1 ——立杆；2 ——立杆加强杆；3——横杆；4 ——横杆加强杆 计算门架的几何尺寸图钢管惯性矩计算采纳 I=n(D4-d4)64,抵抗距计算采纳 W= n(D4-d4)32D。一、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。1 静荷载计算静荷载标准值包括以下内容：(1)脚手架自重产生的轴向力(kN/m)门架的每跨距内，每步架高内的构配件及其重量分别为：门架(MF1219)1 棉 0.224kN交叉支撑2 副2x0.040=0.080kN水平架5 步 4 设0.165x 4/5=0.132kN脚手板5 步 1 设0.184x 1/5=0.037kN连接棒2 个2 x 0.6=0.012kN锁臂2 副2 x 0.9=0.017kN合计0.502kN经计算得到，每米高脚手架自重合计 NGki = 0.502 / 1.950 = 0.257kN/m(2 加固杆、剪刀撑和附件等产生的轴向力计算(kN/m)剪刀撑采纳巾钢管，根据 4 步 4 跨设置，每米高的钢管重计算：tga = (4x 1.950)/(X 1.830)=1.0662 x 0.038x (4x 1.830)/coa/(4x 1.950)=0.105kN/m水平加固杆采纳巾 48.0x 3.5mm 钢管，根据 4 步 1 跨设置，每米高的钢管重为0.038x (1x 1.830)/(X 1.950)=0.9kN/m每跨内的直角扣件 1 个，旋转扣件 1 个，每米高的钢管重为 0.037kN/m;(1x 0.014+4X 0.014)/1.950=0.037kN/m每米高的附件重量为 0.020kN/m;每米高的栏杆重量为 0.010kN/m;经计算得到，每米高脚手架加固杆、剪刀撑和附件等产生的轴向力合计 NGk2 = 0.181kN/m经计算得到，静荷载标准值总计为 NG = 0.438kN/m2 活荷载计算活荷载为各施工层施工荷载作用于一棉门架产生的轴向力标准值总和。经计算得到，活荷载标准值 NQ = 11.154kN3 风荷载计算风荷载标准值应根据以下公式计算其中 w 0基本风压（kN/m2）, w 0 = 0.350uz ——风荷载高度变化系数，Uz = 1.0Us风荷载体型系数：Us = 1.088 经计算得到，风荷载标准值 wk = 0.38...
