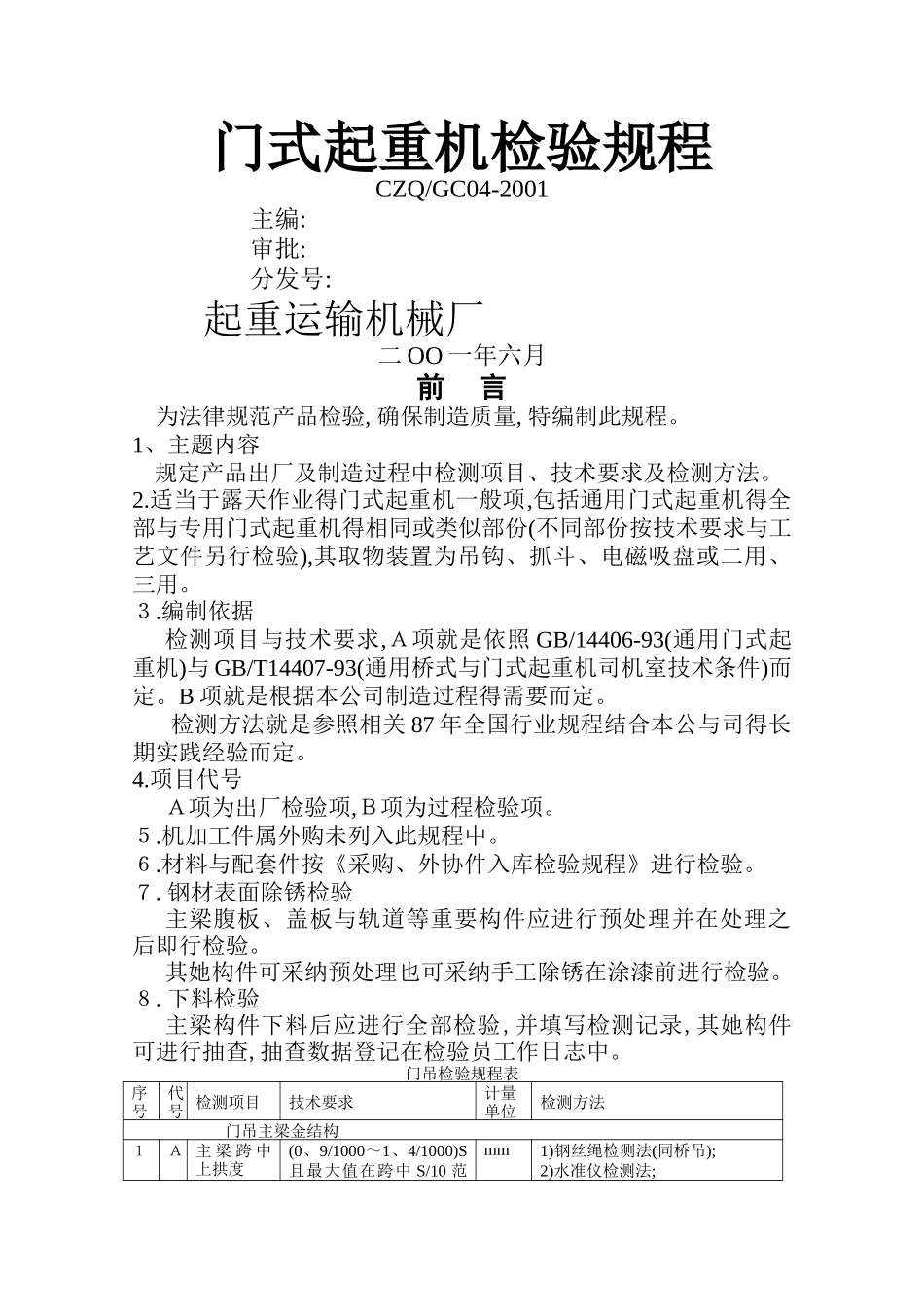

门式起重机检验规程

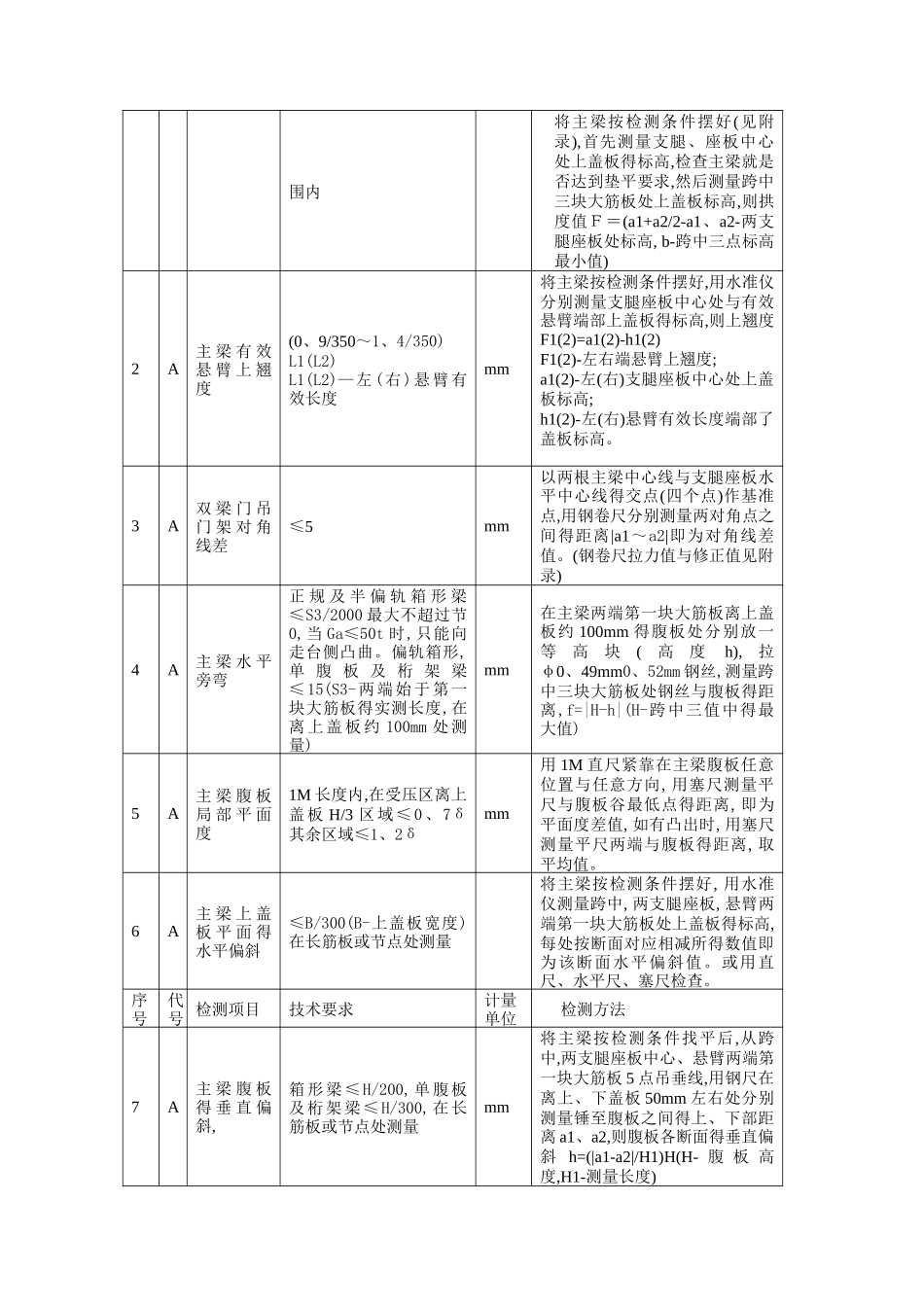

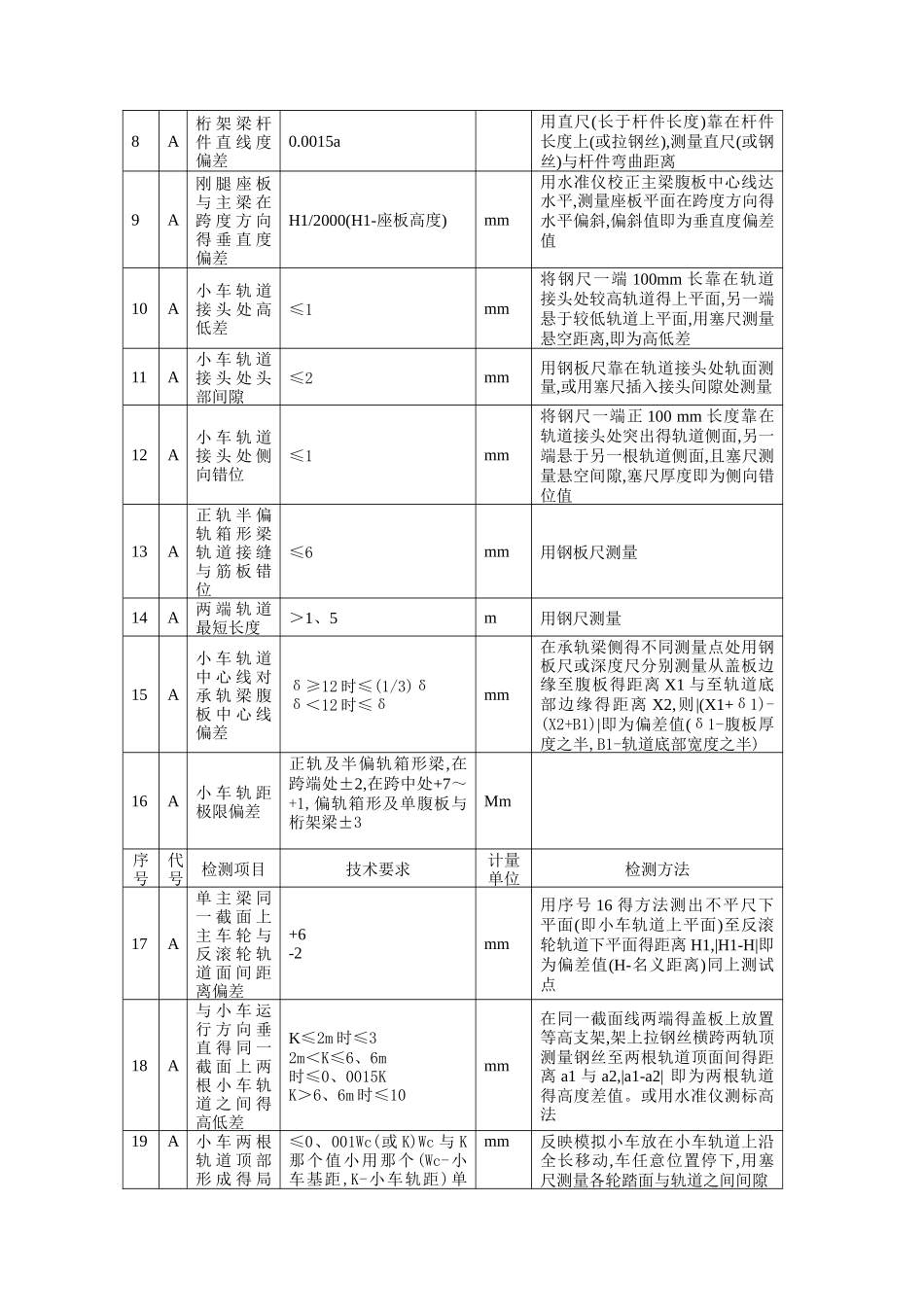

门式起重机检验规程CZQ/GC04-2001 主编: 审批: 分发号: 起重运输机械厂二 OO 一年六月前 言 为法律规范产品检验, 确保制造质量, 特编制此规程。1、主题内容规定产品出厂及制造过程中检测项目、技术要求及检测方法。2.适当于露天作业得门式起重机一般项,包括通用门式起重机得全部与专用门式起重机得相同或类似部份(不同部份按技术要求与工艺文件另行检验),其取物装置为吊钩、抓斗、电磁吸盘或二用、三用。３.编制依据检测项目与技术要求,Ａ项就是依照 GB/14406-93(通用门式起重机)与 GB/T14407-93(通用桥式与门式起重机司机室技术条件)而定。B 项就是根据本公司制造过程得需要而定。 检测方法就是参照相关 87 年全国行业规程结合本公与司得长期实践经验而定。4.项目代号Ａ项为出厂检验项,Ｂ项为过程检验项。５.机加工件属外购未列入此规程中。６.材料与配套件按《采购、外协件入库检验规程》进行检验。７.钢材表面除锈检验 主梁腹板、盖板与轨道等重要构件应进行预处理并在处理之后即行检验。其她构件可采纳预处理也可采纳手工除锈在涂漆前进行检验。８.下料检验主梁构件下料后应进行全部检验,并填写检测记录,其她构件可进行抽查,抽查数据登记在检验员工作日志中。门吊检验规程表序号代号 检测项目技术要求计量单位检测方法 门吊主梁金结构１Ａ 主 梁 跨 中上拱度(0、9/1000～1、4/1000)S且最大值在跨中 S/10 范mm1)钢丝绳检测法(同桥吊);2)水准仪检测法;围内将主梁按检测条件摆好(见附录),首先测量支腿、座板中心处上盖板得标高,检查主梁就是否达到垫平要求,然后测量跨中三块大筋板处上盖板标高,则拱度值Ｆ＝(a1+a2/2-a1、a2-两支腿座板处标高, b-跨中三点标高最小值)2A主 梁 有 效悬 臂 上 翘度(0、9/350～1、4/350)L1(L2)L1(L2)—左(右)悬臂有效长度mm将主梁按检测条件摆好,用水准仪分别测量支腿座板中心处与有效悬臂端部上盖板得标高,则上翘度F1(2)=a1(2)-h1(2)F1(2)-左右端悬臂上翘度;a1(2)-左(右)支腿座板中心处上盖板标高;h1(2)-左(右)悬臂有效长度端部了盖板标高。3A双 梁 门 吊门 架 对 角线差≤5mm以两根主梁中心线与支腿座板水平中心线得交点(四个点)作基准点,用钢卷尺分别测量两对角点之间得距离|a1～a2|即为对角线差值。(钢卷尺拉力值与修正值见附录)4A主 梁 水 平旁弯正 规 及 半 偏 轨 箱 形 梁≤S3/2000 最大不超过节0,当 Ga≤50t 时,只能向走台侧凸曲。偏轨箱形,单 腹 板 ...
