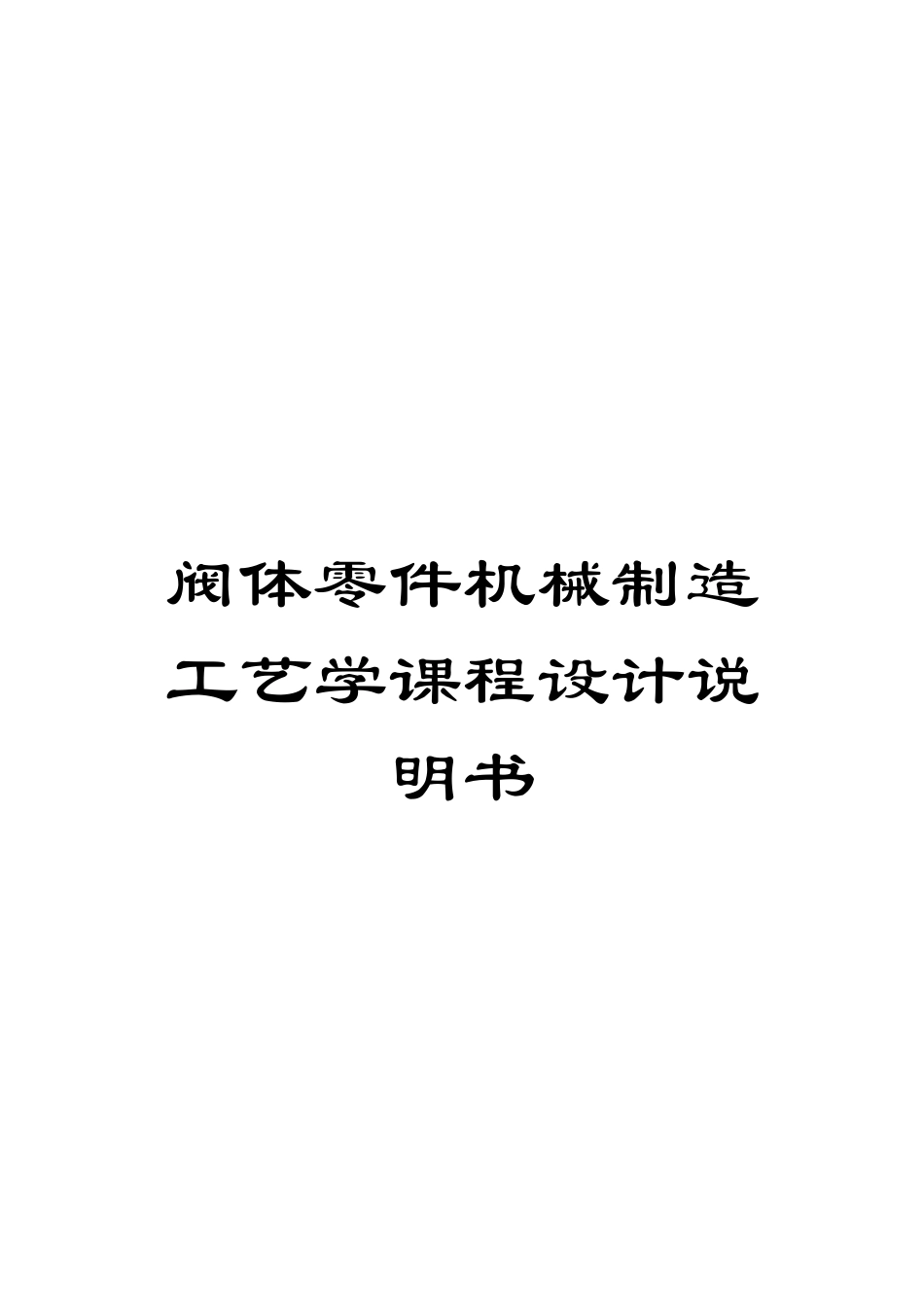

阀体零件机械制造工艺学课程设计说明书

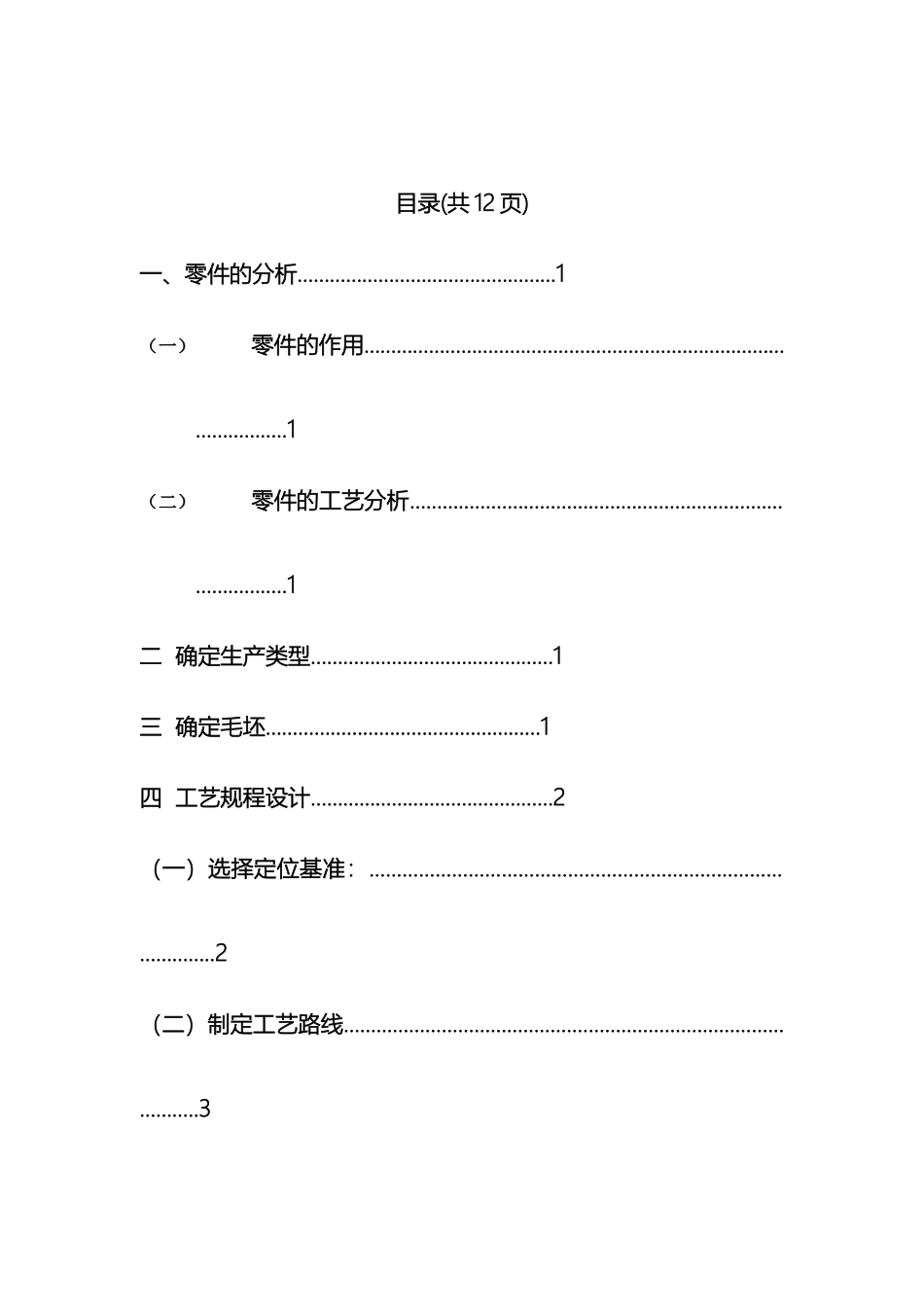

阀体零件机械制造工艺学课程设计说明书机电及自动化学院《机械制造工艺学》课程设计说明书设计题目：阀体零件工艺方案设计 姓 名： 学 号： 班 级：机电（ 1 ）班 届 别： 指导老师 年 7 月目录(共 12 页)一、零件的分析…………………………………………1（一）零件的作用…………………………………………………………………………………..1（二）零件的工艺分析…………………………………………………………………………..1二 确定生产类型………………………………………1三 确定毛坯……………………………………………1四 工艺规程设计………………………………………2（一）选择定位基准：……………………………………………………………………………..2（二）制定工艺路线………………………………………………………………………………..3（三）选择加工设备和工艺设备……………………………………………………………..8（四）机械加工余量、工序尺寸及公差的确定……………………………………….9（五）确定切削用量及时间定额………………………………………………………………9五 余量表格……………………………………………10参考资料：《机械制造工艺设计手册》 《机械制造工艺学》 《机械加工余量手册》 《热加工工艺基础》 《金属工艺学实习教材》 《互换性与测量技术》 《机械制图》一、零件的分析（三）零件的作用阀体，泵体等均属于箱体类零件。其主要作用是用于支承，包容，保护运动零件或其它零件。本题目的阀体是球阀中的主体零件，它容纳阀芯，密封圈，阀杆，填料压紧套等零件。它的大致形状类似于三通管，左端方形凸缘上有直径为 50，公差等级为 11 级的孔与阀盖配合，右端外螺纹作用连接管道，上部直径 18H11 孔与阀杆配合，从而起到调节流量的作用。（四）零件的工艺分析经过查找手册和热加工工艺基础课本，中碳铸钢 ZG230-450 具有良好的性能，适用于受力不大，要求韧性的零件制造，例如轴承盖，阀体等，因此零件材料选 ZG230.1：根据零件图分析，为了便于铸造，毛胚只铸造出水平方向的孔，竖直方向的孔用钻床加工，为了铸造效率，选择用金属型铸造。2：因为水平方向的孔很多，且在同一中心线上，因此在加工时用水平方向的外圆做粗基准进行加工，则能够保证所有的孔同轴。3：因为竖直方向的孔中心线跟水平方向的孔中心线有垂直度要求，因此应先对水平方向的孔加工，然后再加工竖...
