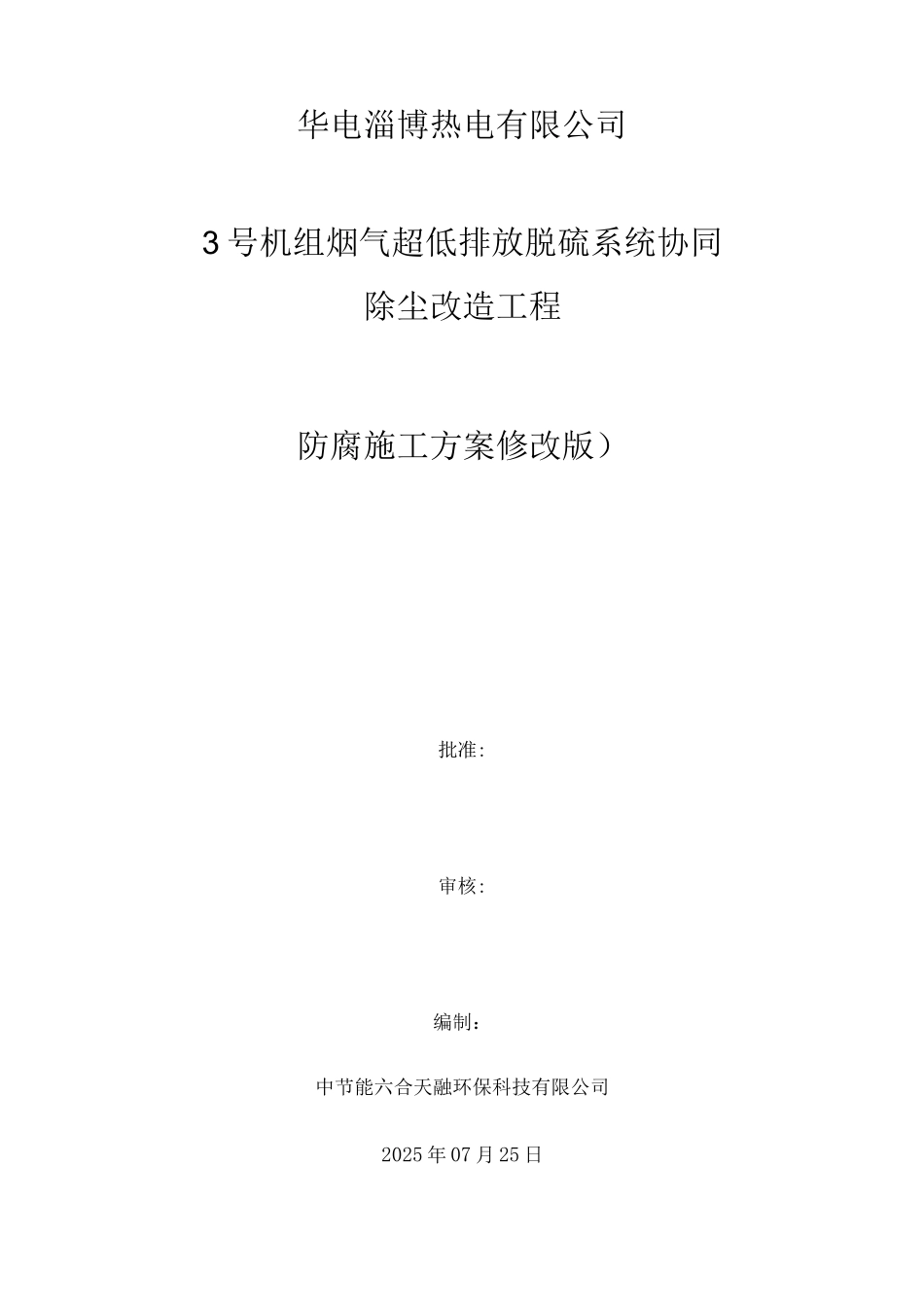

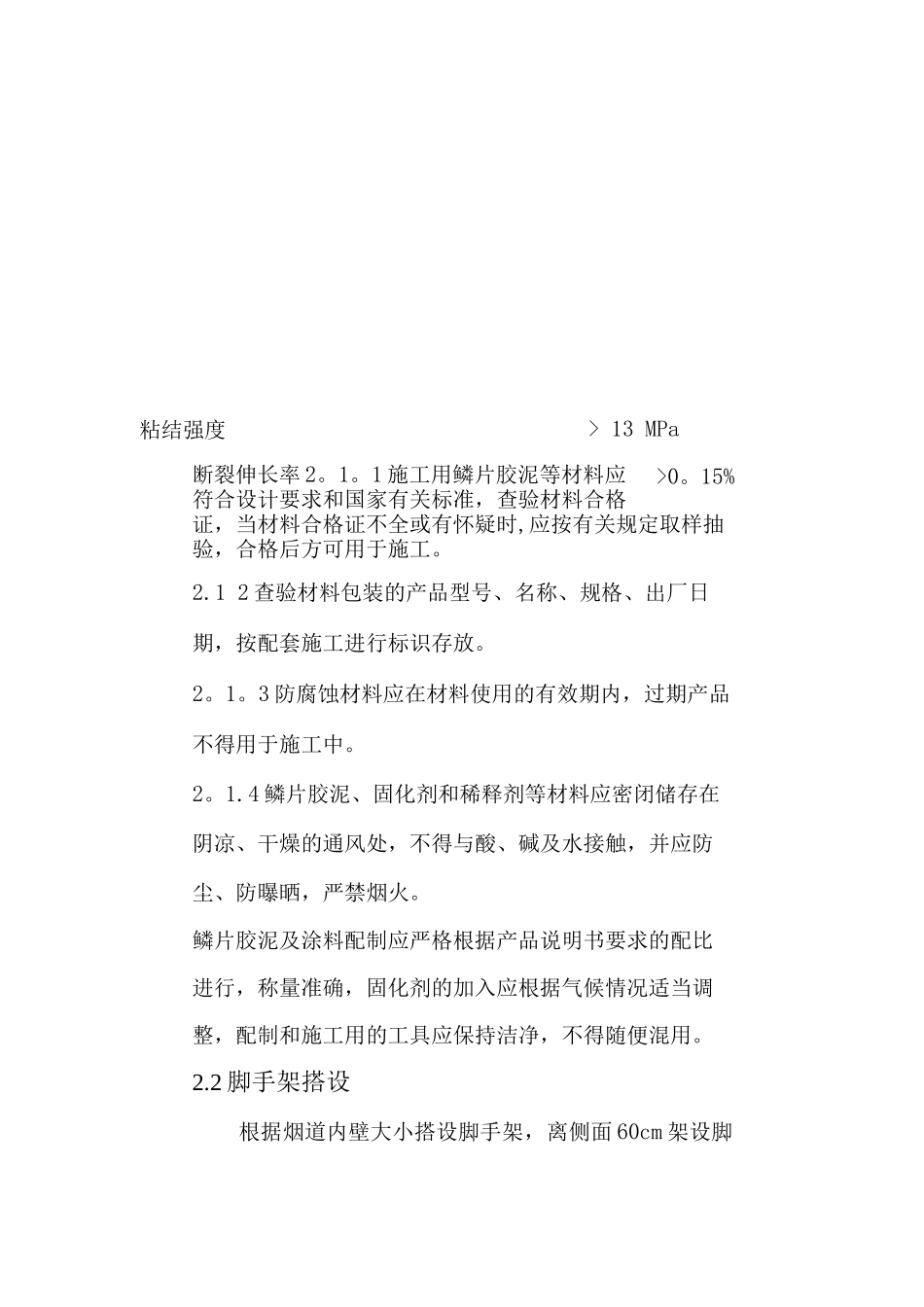

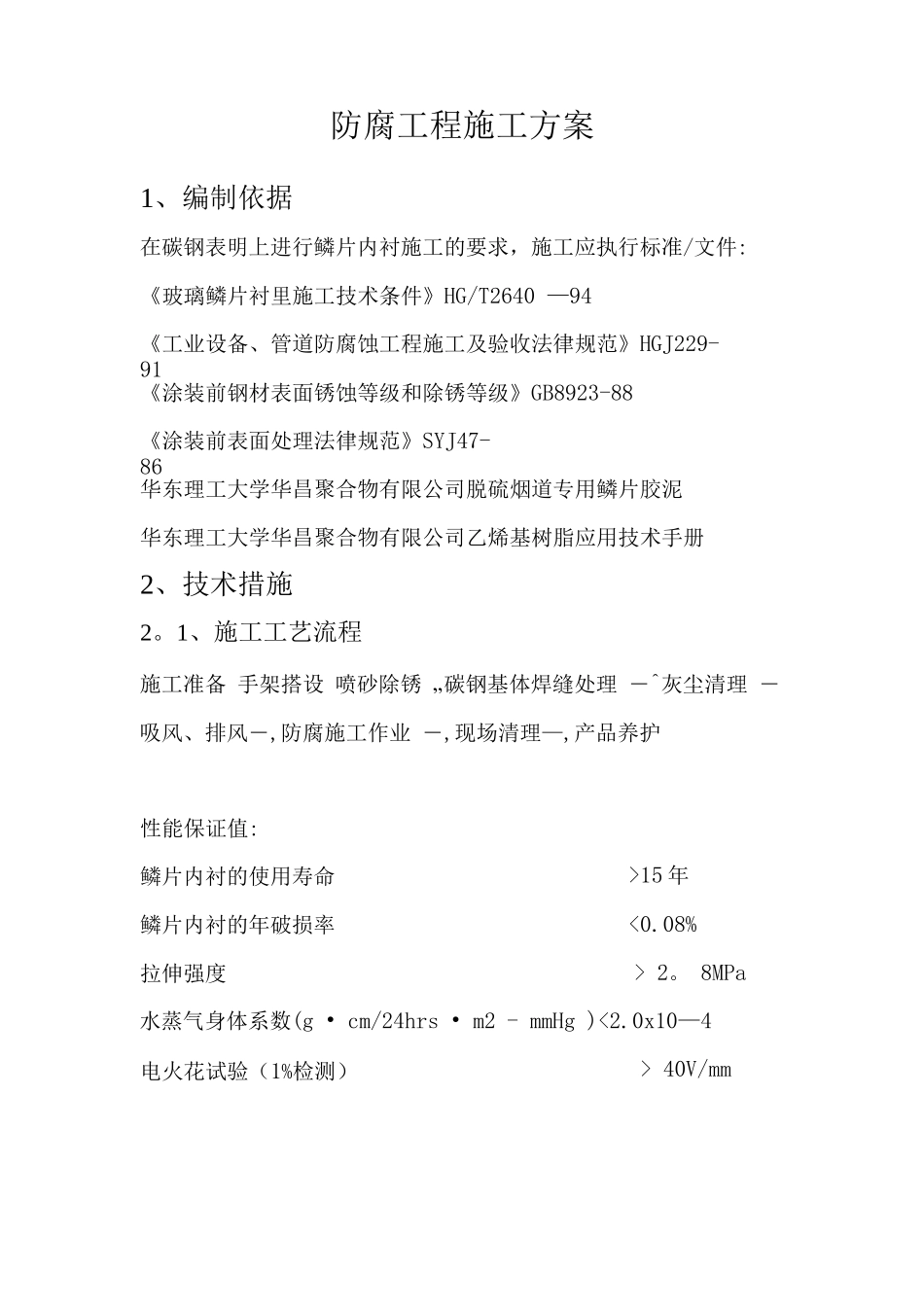

华电淄博热电有限公司3 号机组烟气超低排放脱硫系统协同除尘改造工程防腐施工方案修改版)批准:审核:编制:中节能六合天融环保科技有限公司2025 年 07 月 25 日防腐工程施工方案1、编制依据在碳钢表明上进行鳞片内衬施工的要求,施工应执行标准/文件:《玻璃鳞片衬里施工技术条件》HG/T2640 —94《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229-91《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《涂装前表面处理法律规范》SYJ47-86华东理工大学华昌聚合物有限公司脱硫烟道专用鳞片胶泥华东理工大学华昌聚合物有限公司乙烯基树脂应用技术手册2、技术措施2。1、施工工艺流程施工准备 手架搭设 喷砂除锈 „碳钢基体焊缝处理 ―^灰尘清理 ―吸风、排风―,防腐施工作业 ―,现场清理—,产品养护性能保证值:鳞片内衬的使用寿命>15 年鳞片内衬的年破损率<0.08%拉伸强度> 2。 8MPa水蒸气身体系数(g • cm/24hrs • m2 - mmHg )<2.0x10—4电火花试验(1%检测)> 40V/mm> 13 MPa断裂伸长率 2。1。1 施工用鳞片胶泥等材料应符合设计要求和国家有关标准,查验材料合格证,当材料合格证不全或有怀疑时,应按有关规定取样抽验,合格后方可用于施工。2.1 2 查验材料包装的产品型号、名称、规格、出厂日期,按配套施工进行标识存放。2。1。3 防腐蚀材料应在材料使用的有效期内,过期产品不得用于施工中。2。1.4 鳞片胶泥、固化剂和稀释剂等材料应密闭储存在阴凉、干燥的通风处,不得与酸、碱及水接触,并应防尘、防曝晒,严禁烟火。鳞片胶泥及涂料配制应严格根据产品说明书要求的配比进行,称量准确,固化剂的加入应根据气候情况适当调整,配制和施工用的工具应保持洁净,不得随便混用。2.2 脚手架搭设根据烟道内壁大小搭设脚手架,离侧面 60cm 架设脚粘结强度>0。15%手架,在脚手架上铺设脚手板,以便喷砂除锈、鳞片胶泥施工之用。2.3 喷砂除锈为了保证吸收塔及烟道内鳞片胶泥层的附着力和使用寿命,必须对烟道内表面进行表面喷射处理,除去表面的污垢、油脂、铁锈、氧化皮、焊渣或旧漆膜等附着物,使其表面形成合适的“粗糙度”。表面处理等级为Sa2。5 级。2.3.1 喷砂除锈时,同时应遵循下列规定:2。3。1。1 喷砂介质选用石英砂。介质应清洁干燥.压缩空气没有油、污物和水份。2.3 1.2 对吸收塔内出、烟囱内入进行防护,采纳塑料布胶带进行封密,以防喷砂时对已防腐的部位造成破坏。2。3。1。3 喷射压力应保持在 0...
