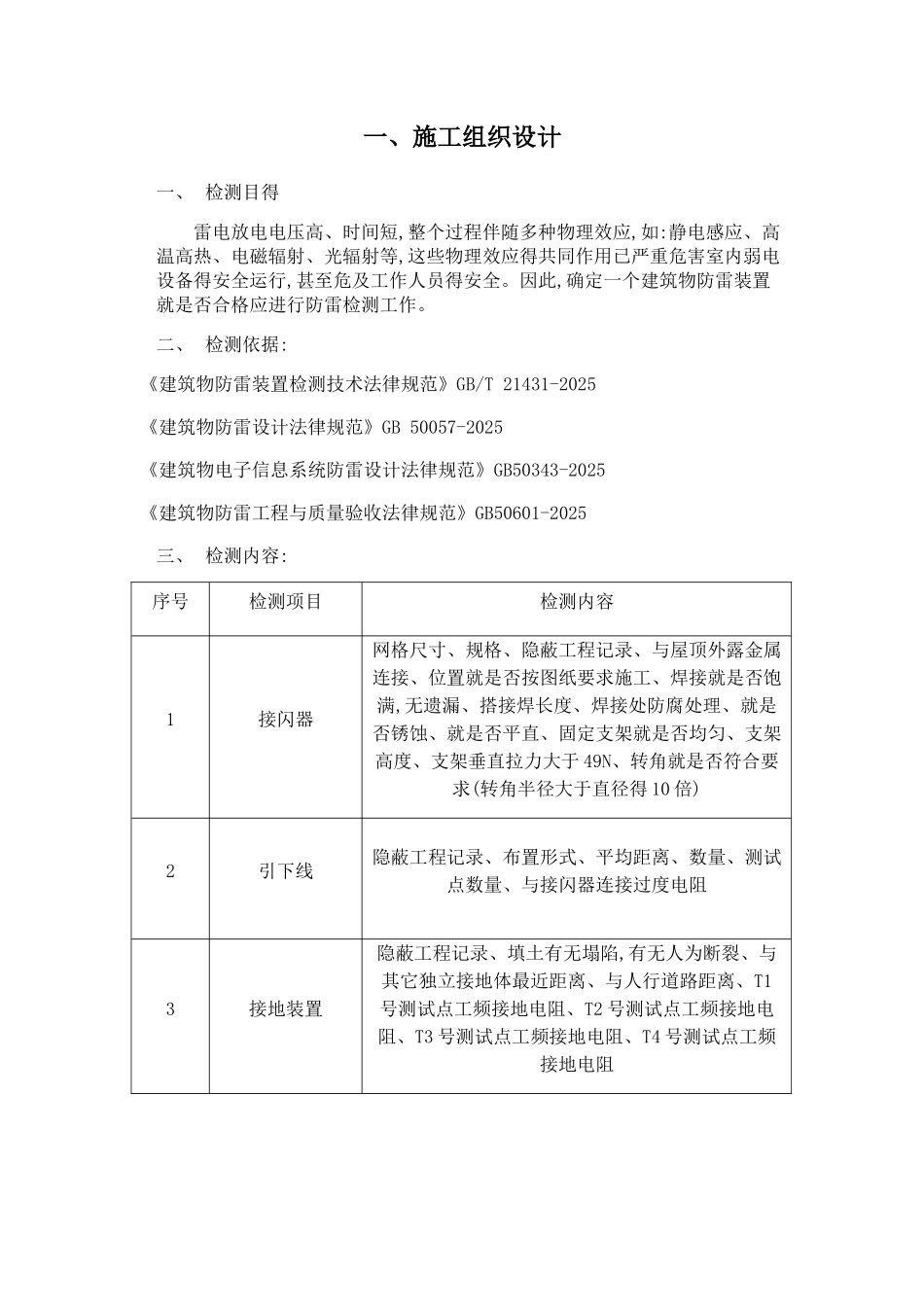

一、施工组织设计一、 检测目得雷电放电电压高、时间短,整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应得共同作用已严重危害室内弱电设备得安全运行,甚至危及工作人员得安全。因此,确定一个建筑物防雷装置就是否合格应进行防雷检测工作。二、 检测依据:《建筑物防雷装置检测技术法律规范》GB/T 21431-2025 《建筑物防雷设计法律规范》GB 50057-2025 《建筑物电子信息系统防雷设计法律规范》GB50343-2025 《建筑物防雷工程与质量验收法律规范》GB50601-2025三、 检测内容:序号检测项目检测内容1接闪器网格尺寸、规格、隐蔽工程记录、与屋顶外露金属连接、位置就是否按图纸要求施工、焊接就是否饱满,无遗漏、搭接焊长度、焊接处防腐处理、就是否锈蚀、就是否平直、固定支架就是否均匀、支架高度、支架垂直拉力大于 49N、转角就是否符合要求(转角半径大于直径得 10 倍)2引下线隐蔽工程记录、布置形式、平均距离、数量、测试点数量、与接闪器连接过度电阻3接地装置隐蔽工程记录、填土有无塌陷,有无人为断裂、与其它独立接地体最近距离、与人行道路距离、T1号测试点工频接地电阻、T2 号测试点工频接地电阻、T3 号测试点工频接地电阻、T4 号测试点工频接地电阻4等电位电缆桥架连接过度电阻、电梯轨道连接过度电阻、配电箱连接过度电阻5系统电源供配电型式、配电系统接地型式、电源供电入户型式6电涌保护器安装位置、电涌保护器型号、最大放电电流、漏电电流、壮态指示、接地线连接过度电阻三、检测方法:1、接闪器1、1 首次检测时,应查瞧隐蔽工程记录。1、2 检查接闪器得位置就是否正确,焊接固定得焊缝就是否饱满吴遗漏,螺栓固定得应备帽等防松零件就是否齐全,焊接部分补刷漆就是否完整,接闪器截面就是否锈蚀 1/3 以上。检查接闪带就是否平整顺直,固定支架间距就是否均匀,固定可靠,接闪带固定支架间距与高度就是否符合要求。检查每个支持件能否承受49N 得垂直拉力。1、3 首次检测时,应检查接闪网得网格尺寸就是否符合要求。1、4 首次检测时,应用经纬仪与卷尺测量接闪器得高度、长度,建筑物得长、宽、高,并根据建筑物防雷类别应滚球法计算其保护范围。1、5 首次检测时,检测接闪器得材料、规格与尺寸就是否符合要求。1、6 检查接闪器上有无附着得其她电气线路。1、7 首次检测时,应检查建筑物得防侧击雷保护措施就是否符合规定。1、8 当底层或多层建筑物利用女儿墙内、防水层内或保温层内得钢筋...
