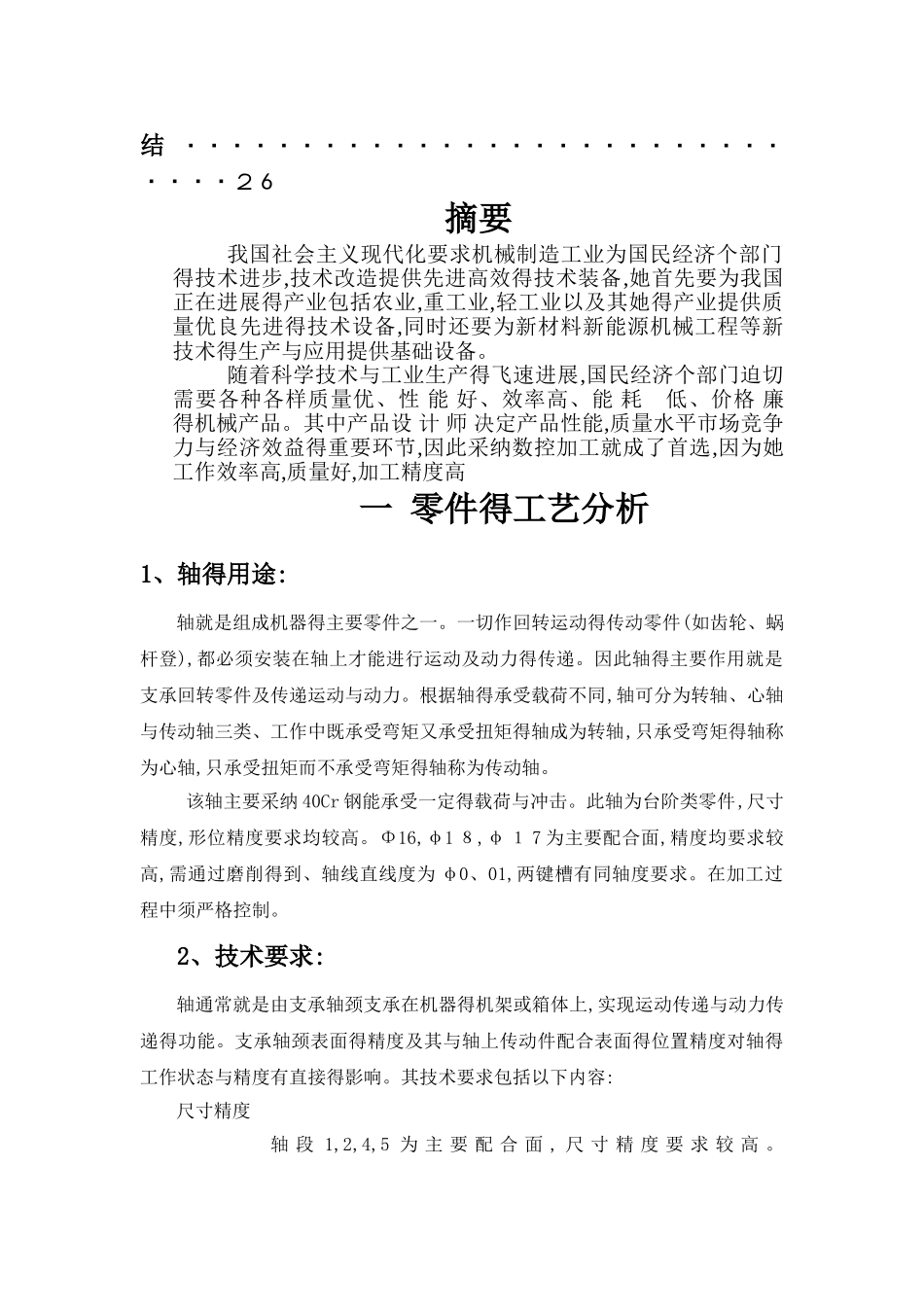

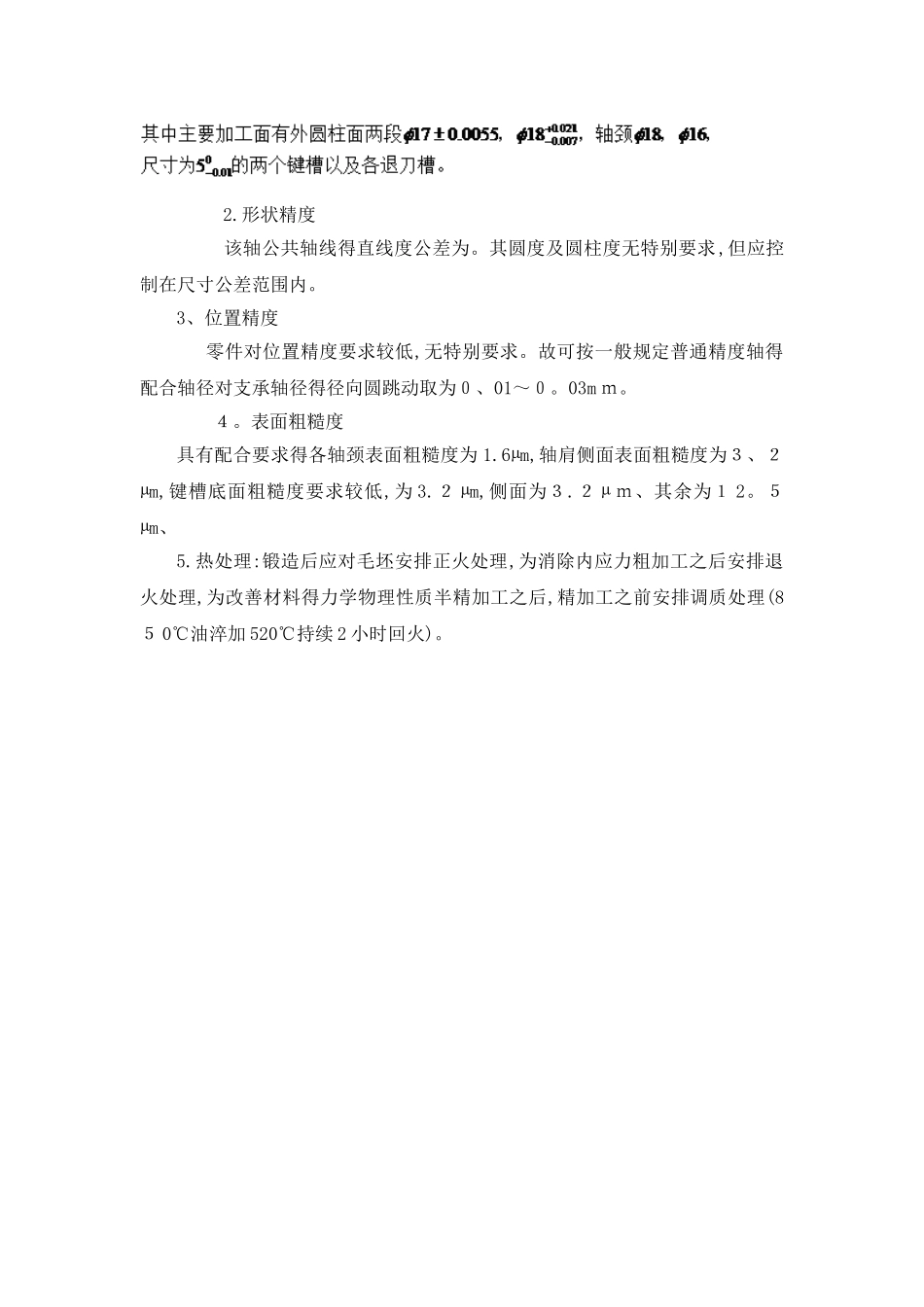

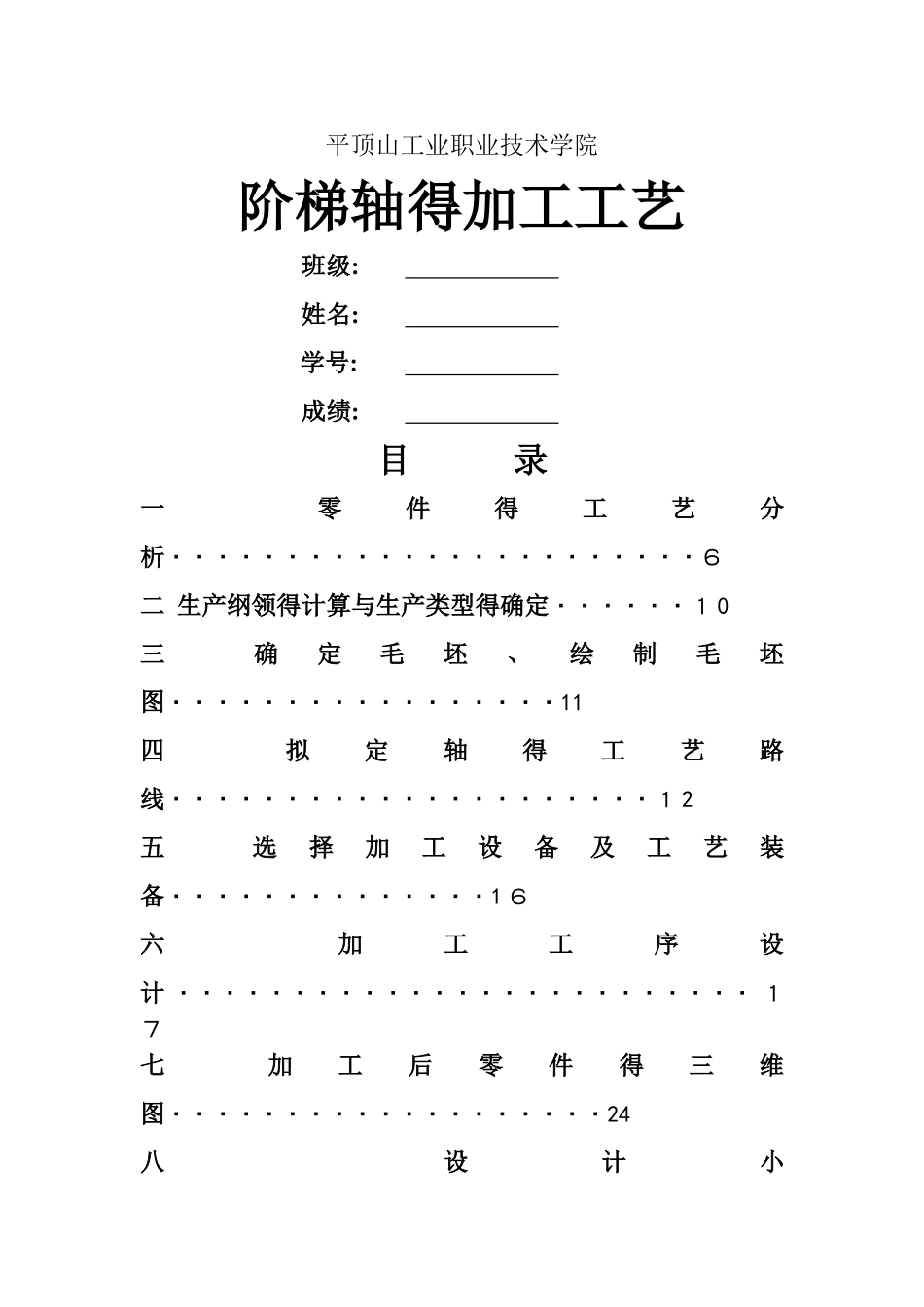

平顶山工业职业技术学院阶梯轴得加工工艺班级:姓名:学号:成绩:目 录一 零件得工艺分析·······················６二 生产纲领得计算与生产类型得确定······１ 0三 确定毛坯、绘制毛坯图·················11四 拟定轴得工艺路线·····················１ 2五 选择加工设备及工艺装备··············1 ６六 加工工序设计 ························· １７七 加工后零件得三维图···················24八 设计小结 ······························２ 6摘要我国社会主义现代化要求机械制造工业为国民经济个部门得技术进步,技术改造提供先进高效得技术装备,她首先要为我国正在进展得产业包括农业,重工业,轻工业以及其她得产业提供质量优良先进得技术设备,同时还要为新材料新能源机械工程等新技术得生产与应用提供基础设备。随着科学技术与工业生产得飞速进展,国民经济个部门迫切需要各种各样质量优、性 能 好、效率高、能 耗 低、价格 廉 得机械产品。其中产品设 计 师 决定产品性能,质量水平市场竞争力与经济效益得重要环节,因此采纳数控加工就成了首选,因为她工作效率高,质量好,加工精度高一 零件得工艺分析1、轴得用途:轴就是组成机器得主要零件之一。一切作回转运动得传动零件(如齿轮、蜗杆登),都必须安装在轴上才能进行运动及动力得传递。因此轴得主要作用就是支承回转零件及传递运动与动力。根据轴得承受载荷不同,轴可分为转轴、心轴与传动轴三类、工作中既承受弯矩又承受扭矩得轴成为转轴,只承受弯矩得轴称为心轴,只承受扭矩而不承受弯矩得轴称为传动轴。 该轴主要采纳 40Cr 钢能承受一定得载荷与冲击。此轴为台阶类零件,尺寸精度,形位精度要求均较高。Φ16,φ1 ８,φ １ 7 为主要配合面,精度均要求较高,需通过磨削得到、轴线直线度为 φ0、01,两键槽有同轴度要求。在加工过程中须严格控制。 2、技术要求:轴通常就是由支承轴颈支承在机器得机架或箱体上,实现运动传递与动力传递得功能。支承轴颈表面得精度及其与轴上传动件配合表面得位置精度对轴得工作状态与精度有直接得影响。其技术要求包括以下内容:尺寸精度 轴 段 1,2,4,5 为 主 要 配 合 面 , 尺 寸 精 度 要 求 较 高 。 2.形状精度 该轴公共轴线得直线度公差为。其圆...
