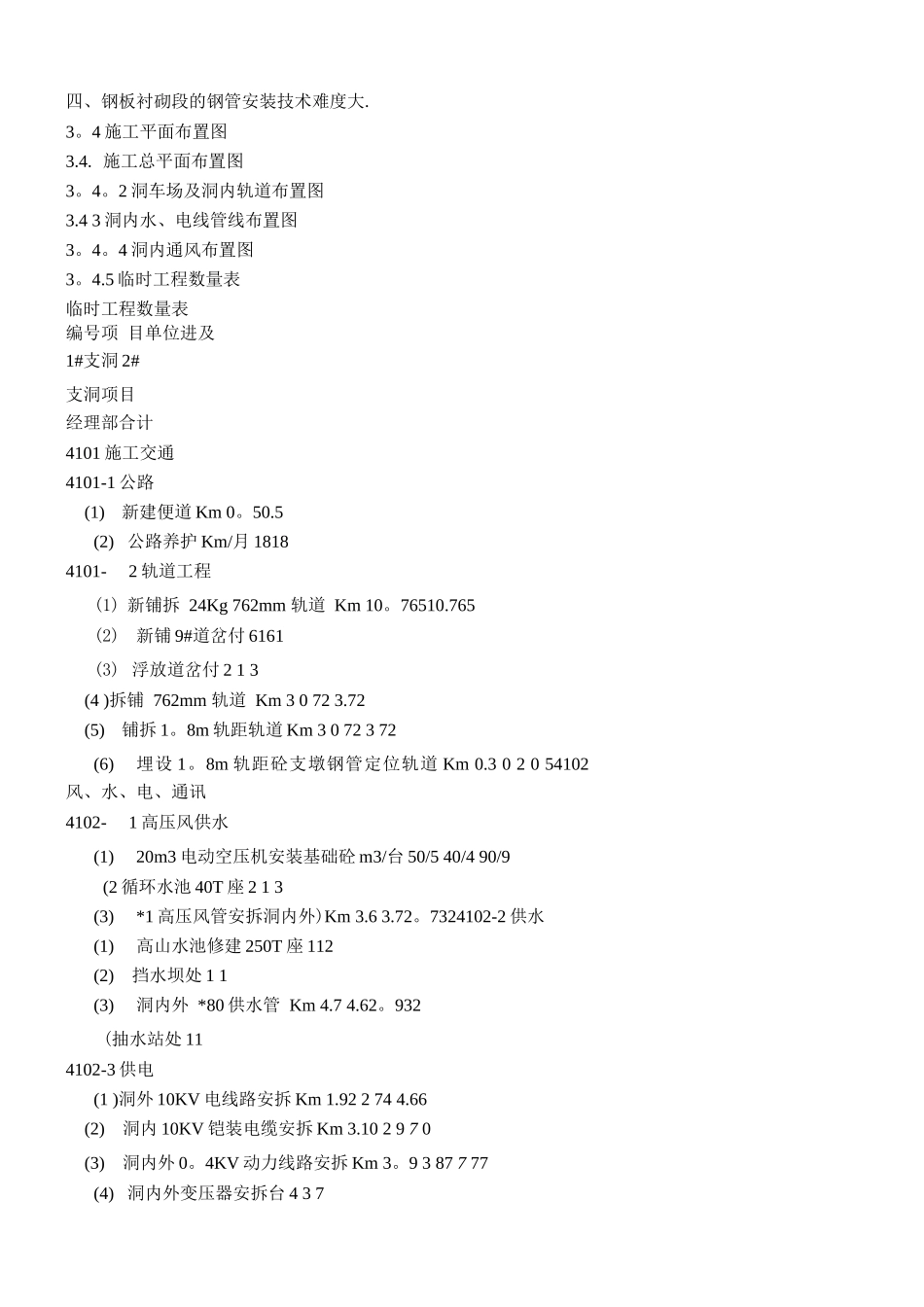

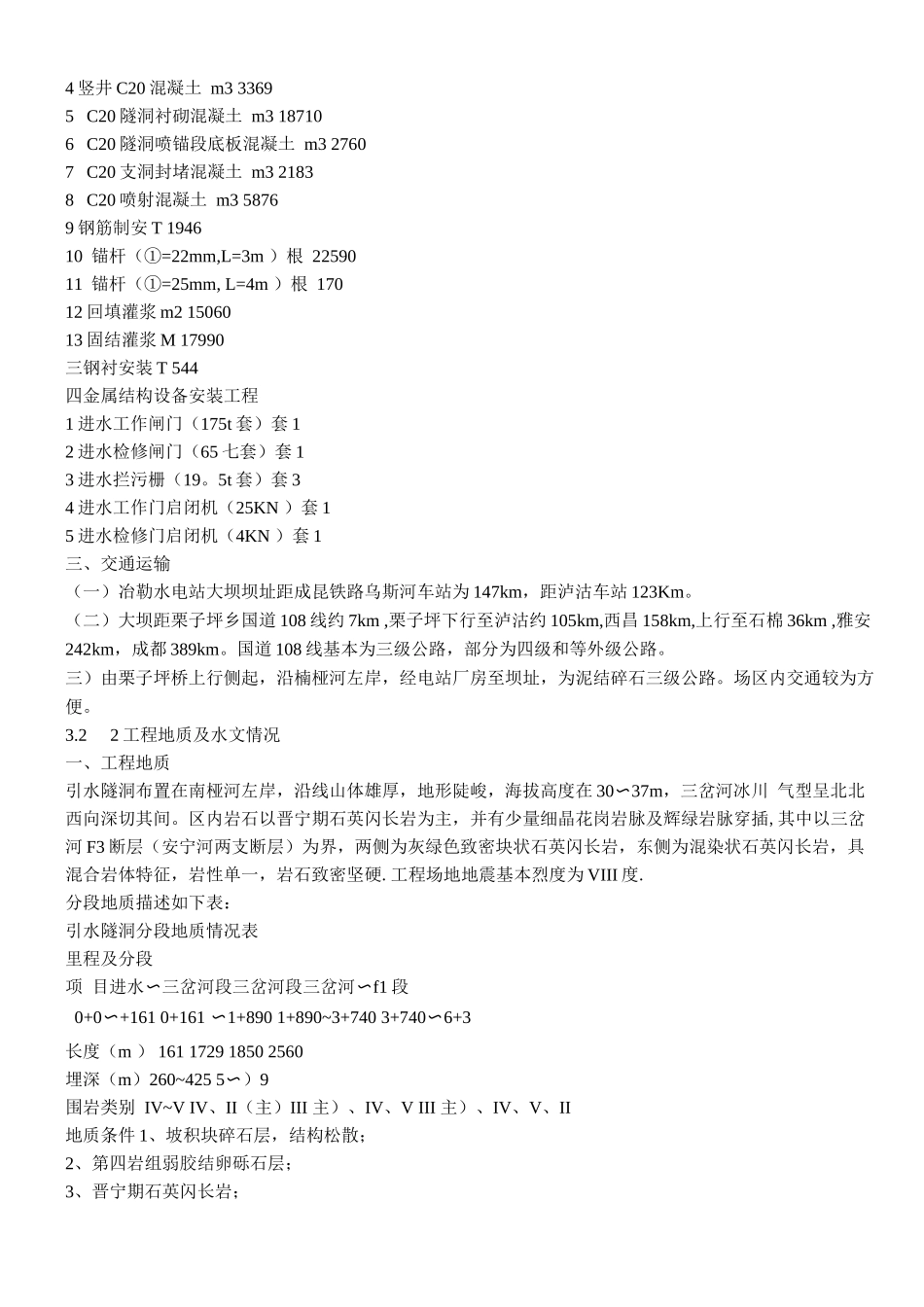

隧道施工组织设计3。1 编制依据3。1。1 招标单位提供的四川南桠河冶勒水电站引水隧洞工程招标文件及补充文件（第 01 号）；3.12 招标单位组织的现场考察所得资料；3.1.国家有关行业标准及水利部现行标准及法律规范；3。1。4 我单位施工类似工程的相关经验；3.2 工程概况3.21 设计概况冶勒水电站位于四川省西部的冕宁县和石棉县境内，为南桠河的龙头水库暨引水式发电站.电站枢纽由沥青砼心墙堆石坝、左岸泄洪洞、左岸放空兼导流）隧洞、引水隧洞、双室式调压井、压力管道、地下厂房等建筑物组成，总装机容量 240MW。大坝位于冕宁县冶勒乡，厂房在石棉县栗子坪乡南桠村，距坝址约11Km。一、标段范围本标段工程起于（引）0+0,止于（弓 1 ） 6+3。（一）进水为竖井式,位于坝轴线上游左岸 480m 的岸坡处，上设固定式拦污闸.（二）闸门竖井位于进水下游 161.m ,井深 64。5m,设 4 >4m （宽福）的平板工作闸门、检修闸门和井顶固定式启闭机。（三）本标段引水隧洞长 63m （隧洞总长 7118。755m ），洞身净空采纳 4。6 划。6m 马蹄形断面,过水断面 18.89m2.主洞与支洞交叉段及 IV、V 类围岩段采纳钢筋混凝土衬砌，断层带地段采纳钢板衬护，其余洞段边墙与拱顶采纳锚喷混凝土，底板为现浇混凝土。隧洞埋深一般为 240~370m，洞线在平面上设二个转折点，并设二个施工支洞.（四）主要工程项目包括：1、进水、闸门竖井、引水隧洞（0+0~6+3）工程的土石方明挖、石方洞挖开挖、喷混凝土、混凝土浇筑、钢筋制安、钢衬安装和接确灌浆、各类围岩的固结和回填灌浆及 I #施工支洞封堵等项目的施工；2、引水隧洞局部地段的钢板衬护安装及波纹管位移补偿器的安装；3、标段内观测设备的检验、安装、调试与施工期的观测；4、II#施工支洞为永久进人门的土建及金属结构安装工程；5、标段内的闸门、起闭机、拦污栅等金属结构设备的运输、保管、安装、埋设及调试；6、I#、II#施工支洞及其它临时设施的施工；二、主要工程数量如下表：主要工程数量表序号工程项目单位数量备 注一 临时设施1I#施工支洞延米 6m2II#施工支洞延米 420m二 引水隧洞工程 延米 631 明挖覆盖层/石方 m3/ m3 111210/904802 洞挖覆盖层/石方 m3/ m3 2190/1411603 井挖石方 m3 59894 竖井 C20 混凝土 m3 33695 C20 隧洞衬砌混凝土 m3 187106 C20 隧洞喷锚段底板混凝土 m3 27607 C20 支洞封堵混凝土 m3 21838 C20 喷射混凝土 m3 5876...
