隧道模注混凝土衬砌施工工艺

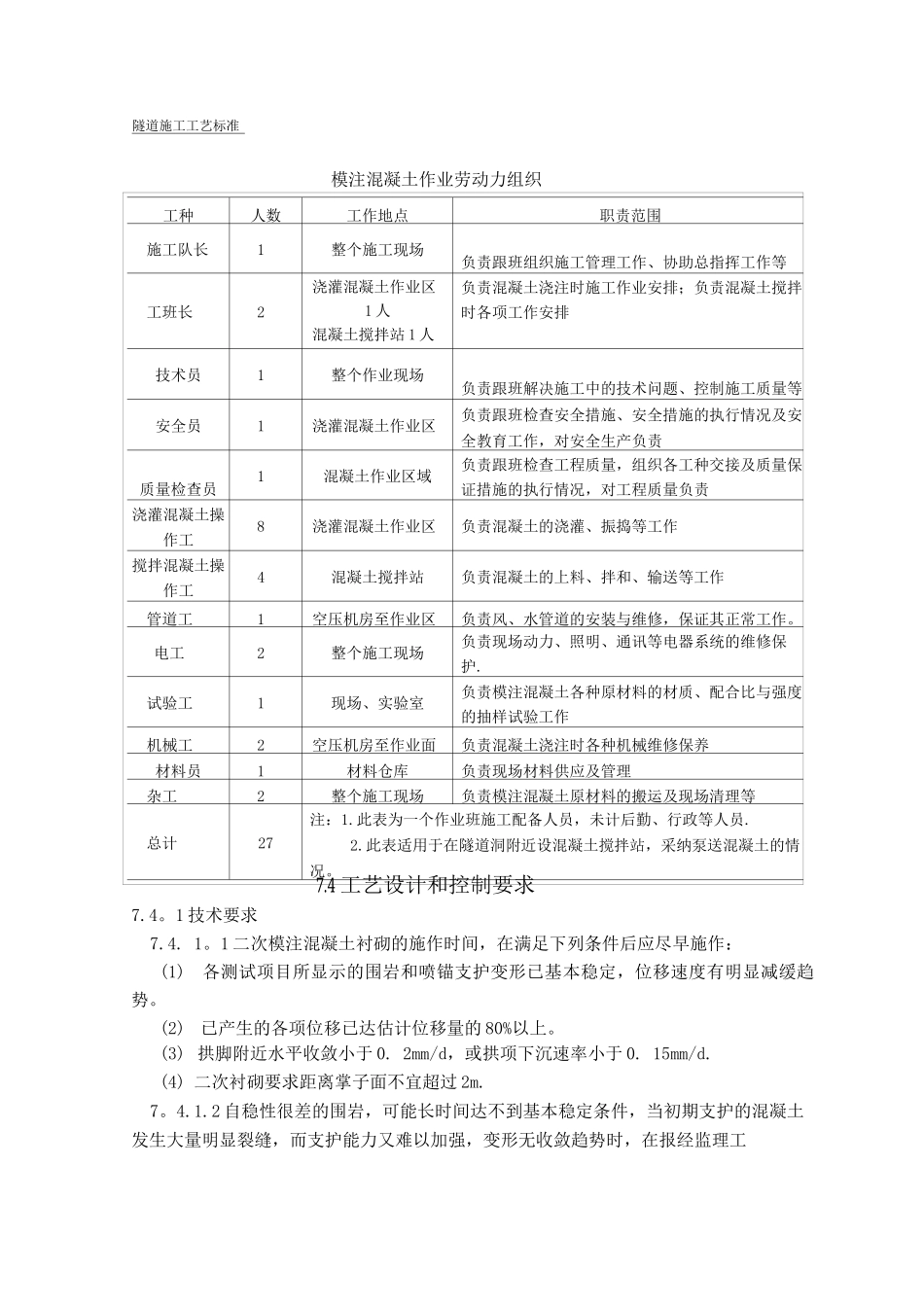

隧道施工工艺标准7 模注混凝土衬砌施工工艺7. 1 总则7.1.1 适用范围7. 1. 1. 1 本标准适用于采纳钻爆法施工的山岭交通隧道和城市交通隧道。7。1。1.2 本章节工作内容包括隧道洞身及行车、行人横洞以及辅助坑道的衬砌施工。7。1.2 编制参考标准及法律规范7.1.2。1 公路工程技术标准(JTJ1 - 97)。7。1。2. 2 公路隧道勘测规程(JTJ063 - 85)。7.1。2. 3 公路隧道设计法律规范(JTGD70 - 24)。7。1。2. 4 公路工程抗震设计法律规范(JTJ4 - 89)。7。1。2。5 公路隧道施工技术法律规范(JTJ042 - 94 )。7.1。2。6 公路工程质量检验评定标准(JTGF80/1-24)。7. 2 术语7. 2。1 活封当衬砌混凝土灌筑到拱顶时，需要改为沿隧道纵向进行灌筑，边灌筑边铺封模板，并进行人工捣固，最后堵头，这种封称为活封。7。2. 2 死封当两段衬砌相接时，纵向活封受到限制，此时只能在拱顶中央留出一个 5 x5mm 的缺，待后进行图 7.2.2 所示的封顶.此种封称为死封。7. 3 施工准备7. 3. 1 技术准备7。3.1.1 熟悉衬砌混凝土施工的作业程序、安全规程与质量要求。7。3。1.2 提出混凝土的浇筑程序和浇筑分块图(含施工缝的位置)，报请监理工程师批准。7.3。1。3 核测断面的中线、水平和开挖轮廓。7。3。1。4 放线定位，确定衬砌立模位置。7。3。1。5 清除虚碴，排除积水，找平支承面.7. 3.1.6 架设安装拱架模板或模板台车就位。7。3。1。7 进行模注混凝土原材料抽样检查和配合比试验。7. 3. 2 材料准备7。3。2。1 混凝土原材料：水泥、砂子、石子、水、外加剂和混合材、钢筋等。7.3.2。2 其它主要工程材料:钢模板、铁丝、高压风管、水管等。7。3.3 主要机具7.3。3.1 机械：模板台车、混凝土搅拌机、混凝土输送泵(或混凝土运输车)、空压机、振捣棒等。隧道施工工艺标准7。3。3。2 工具：铁锹（尖、平头两种）、风镐、一齿锄、钢卷尺等。7.3。3. 3 测量仪器：经纬仪、水准仪。7. 3。4 作业条件7。3。4.1 模注衬砌地段的隧道底部虚碴、杂物、淤泥与积水已清理排除洁净。7.3。4。2 隧道中线、标高、断面轮廓经测量检查符合设计要求。7。3。4.3 模板台车就位并已调试好各机构的工作状态，各部分尺寸符合隧道内轮廓精度要求。7。3。4。4 混凝土原材料抽样检查合格.7。3.4。5 混凝土的配合比经试验满足工程要求，并经监理工程师签认合格.7。3.4。6 混凝土搅拌与运送设备准备就绪，调试运转正常。7。3. 4.7 复合式...
