隧道竖井施工方案

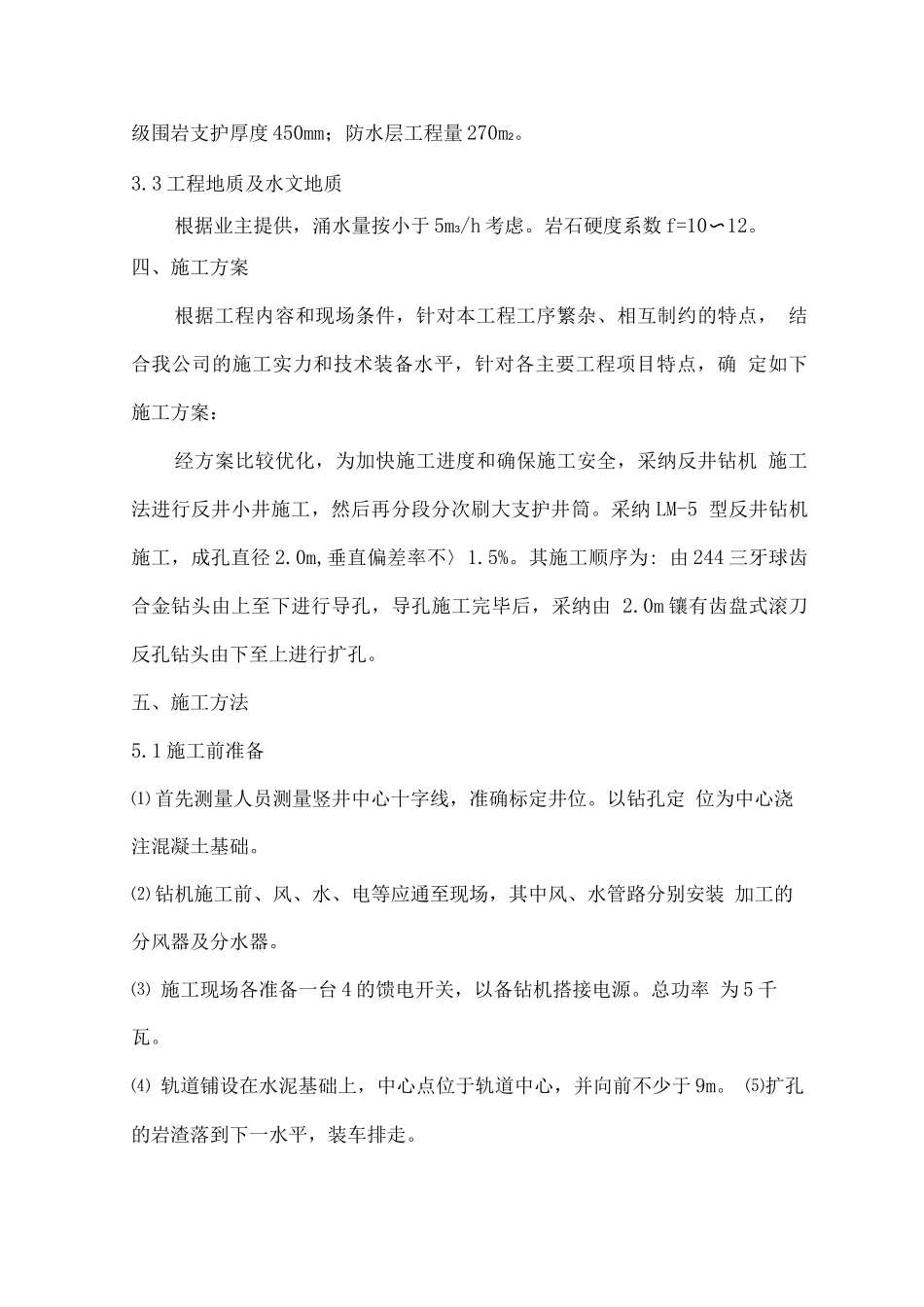

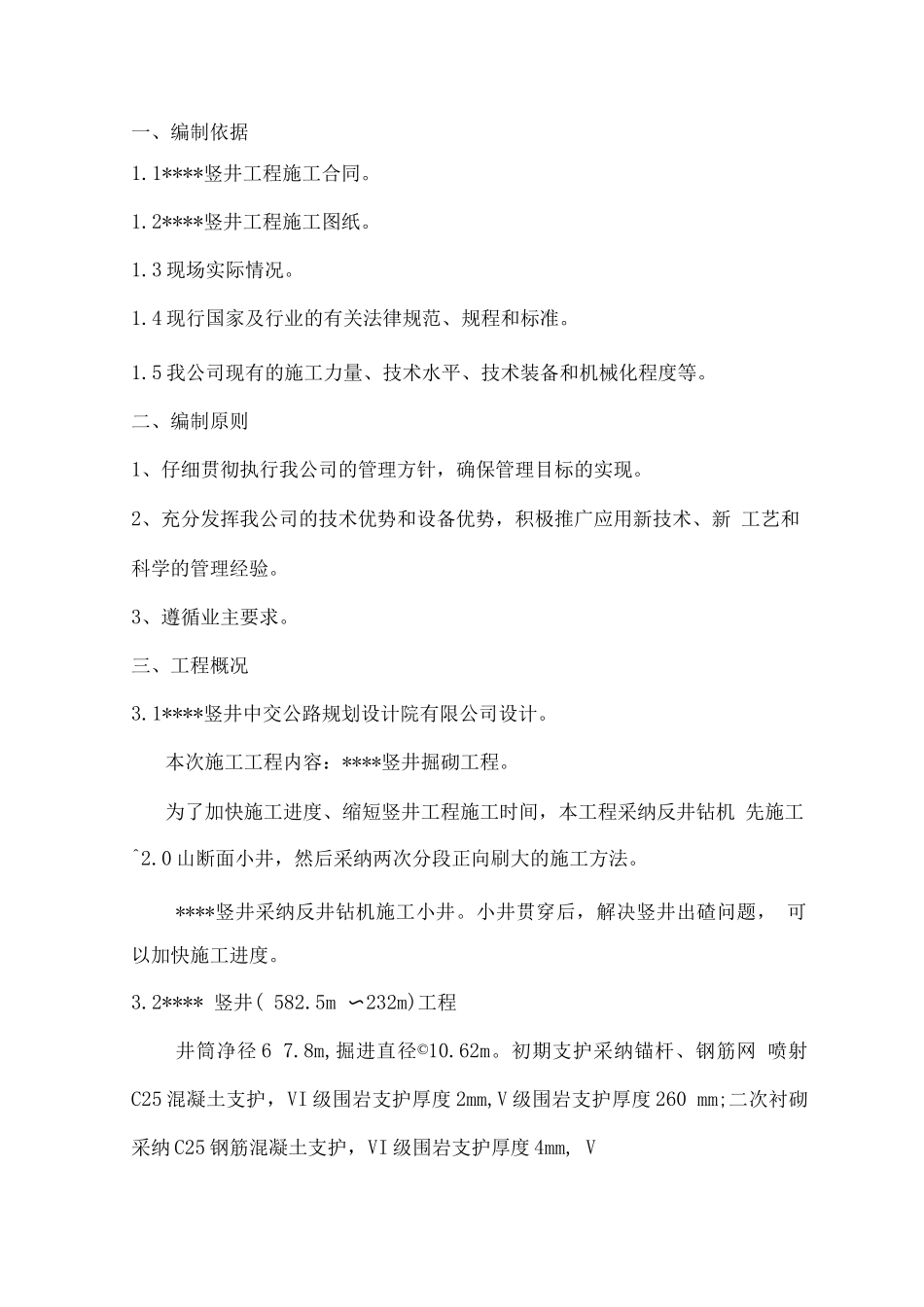

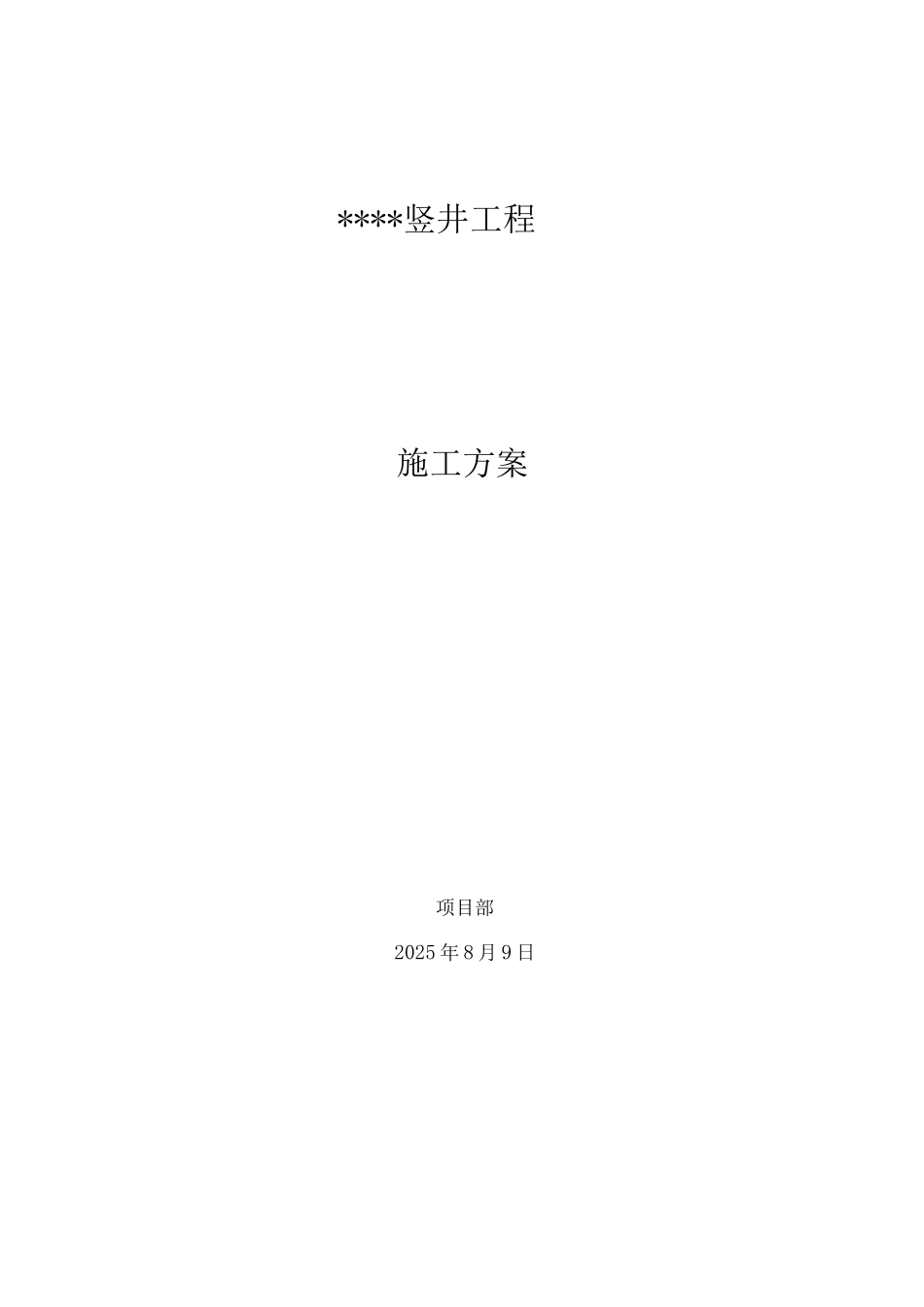

****竖井工程施工方案项目部2025 年 8 月 9 日一、编制依据1.1****竖井工程施工合同。1.2****竖井工程施工图纸。1.3 现场实际情况。1.4 现行国家及行业的有关法律规范、规程和标准。1.5 我公司现有的施工力量、技术水平、技术装备和机械化程度等。二、编制原则1、仔细贯彻执行我公司的管理方针，确保管理目标的实现。2、充分发挥我公司的技术优势和设备优势，积极推广应用新技术、新 工艺和科学的管理经验。3、遵循业主要求。三、工程概况3.1****竖井中交公路规划设计院有限公司设计。本次施工工程内容：****竖井掘砌工程。为了加快施工进度、缩短竖井工程施工时间，本工程采纳反井钻机 先施工^2.0 山断面小井，然后采纳两次分段正向刷大的施工方法。****竖井采纳反井钻机施工小井。小井贯穿后，解决竖井出碴问题， 可以加快施工进度。3.2**** 竖井( 582.5m 〜232m)工程井筒净径 6 7.8m,掘进直径©10.62m。初期支护采纳锚杆、钢筋网 喷射C25 混凝土支护，VI 级围岩支护厚度 2mm,V 级围岩支护厚度 260 mm;二次衬砌采纳 C25 钢筋混凝土支护，VI 级围岩支护厚度 4mm, V级围岩支护厚度 450mm；防水层工程量 270m2。3.3 工程地质及水文地质根据业主提供，涌水量按小于 5m3/h 考虑。岩石硬度系数 f=10〜12。四、施工方案根据工程内容和现场条件，针对本工程工序繁杂、相互制约的特点， 结合我公司的施工实力和技术装备水平，针对各主要工程项目特点，确 定如下施工方案：经方案比较优化，为加快施工进度和确保施工安全，采纳反井钻机 施工法进行反井小井施工，然后再分段分次刷大支护井筒。采纳 LM-5 型反井钻机施工，成孔直径 2.0m,垂直偏差率不〉1.5%。其施工顺序为: 由 244 三牙球齿合金钻头由上至下进行导孔，导孔施工完毕后，采纳由 2.0m 镶有齿盘式滚刀反孔钻头由下至上进行扩孔。五、施工方法5.1 施工前准备⑴ 首先测量人员测量竖井中心十字线，准确标定井位。以钻孔定 位为中心浇注混凝土基础。⑵ 钻机施工前、风、水、电等应通至现场，其中风、水管路分别安装 加工的分风器及分水器。⑶ 施工现场各准备一台 4 的馈电开关，以备钻机搭接电源。总功率 为 5 千瓦。⑷ 轨道铺设在水泥基础上，中心点位于轨道中心，并向前不少于 9m。 ⑸扩孔的岩渣落到下一水平，装车排走。
