隧道锚杆施工作业指导书

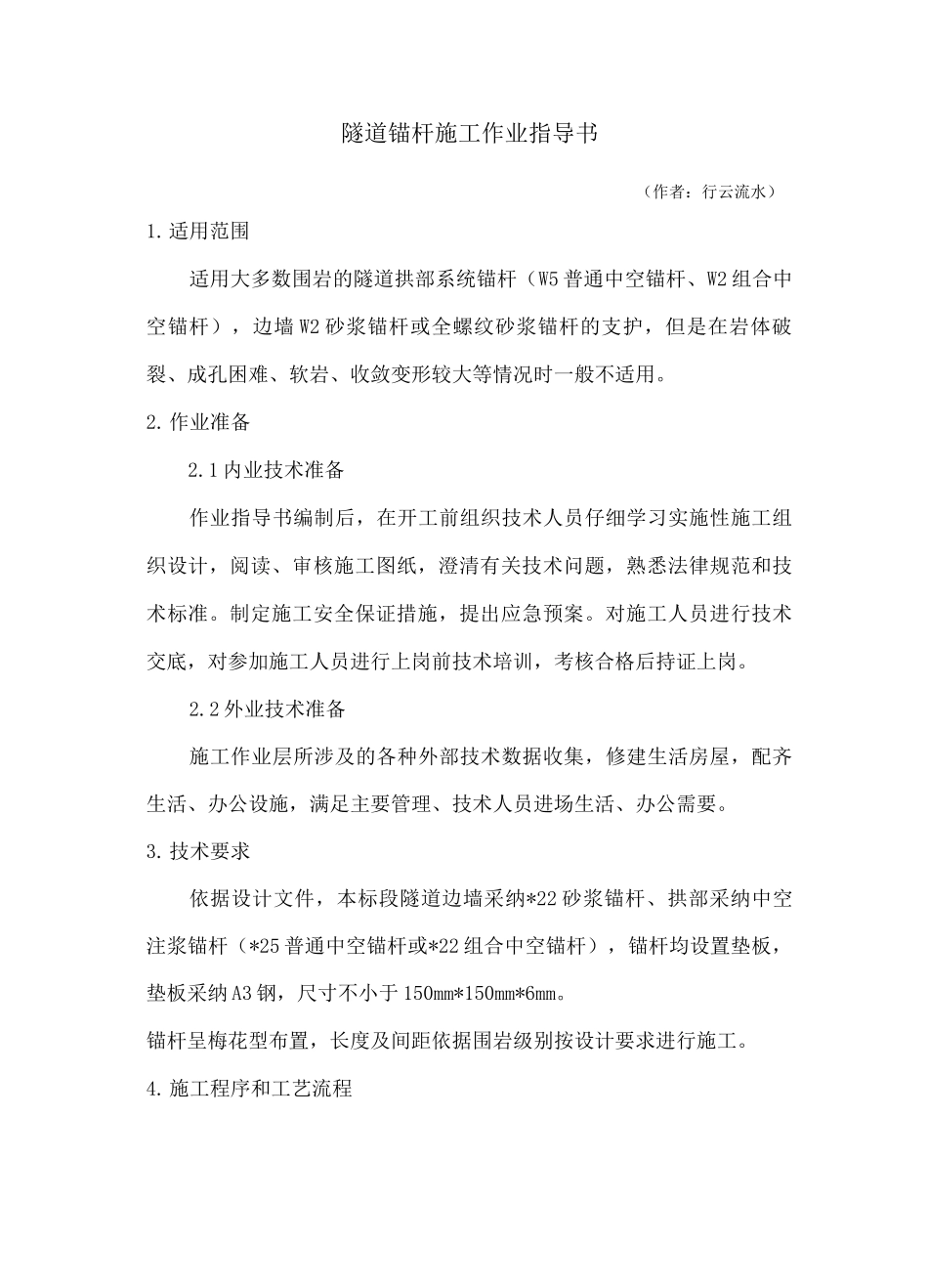

隧道锚杆施工作业指导书（作者：行云流水）1.适用范围适用大多数围岩的隧道拱部系统锚杆（W5 普通中空锚杆、W2 组合中空锚杆），边墙 W2 砂浆锚杆或全螺纹砂浆锚杆的支护，但是在岩体破裂、成孔困难、软岩、收敛变形较大等情况时一般不适用。2.作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层所涉及的各种外部技术数据收集，修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求依据设计文件，本标段隧道边墙采纳*22 砂浆锚杆、拱部采纳中空注浆锚杆（*25 普通中空锚杆或*22 组合中空锚杆），锚杆均设置垫板，垫板采纳 A3 钢，尺寸不小于 150mm*150mm*6mm。锚杆呈梅花型布置，长度及间距依据围岩级别按设计要求进行施工。4.施工程序和工艺流程砂浆锚杆施工工艺流程见图 1,中空注浆锚杆施工工艺流程见图2。图 2 中空注浆锚杆施工工艺流程图5. 施工工艺及施工要求5.1 锚杆施工前的准备5.1.1 检查锚杆类型，规格，质量及其性能是否与设计相符。5.1.2 根据锚杆类型，规格及围岩情况准备钻孔机具。5.2 施工方法及工艺5.2.1 锚杆钻孔石质隧道锚杆采纳风动凿岩机成孔，锚杆钻孔利用开挖台阶搭设简易台车施钻，根据设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大 15，钻孔深度应大于锚杆设计长度10cm,深度误差为土 50mm ;成孔后采纳高压风清孔。5.2.2 砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐 42.5 水泥，粒径小于 2.5mm 的砂子，并须过筛，砂胶比 1:1〜1:2,水胶比 0.38〜0.45,砂浆标号不小于 M20。锚杆断裂伸长率＞16%，杆体极限抗拉力 2180KN。砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底,注浆管跟着缓缓退出眼孔，并始终保持注浆管埋在砂浆内，以免浆中出现空洞，灌浆压力不得大于 0.4Mpa ,将注浆管...
