零件图装配图电子稿

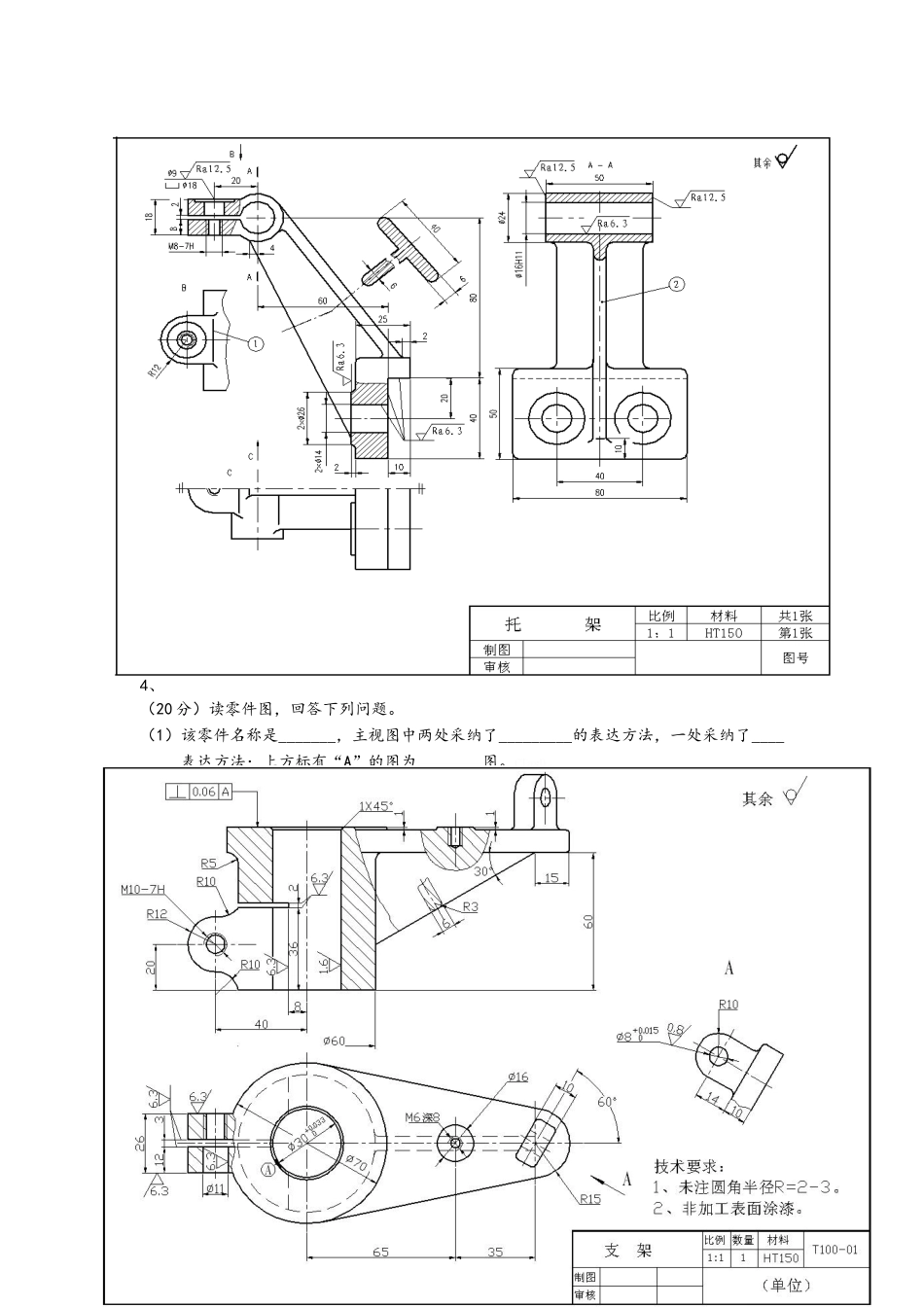

第一题1、读题 1 图所示零件图，回答下列问题。（每空 1 分，共 20 分）（1）制作该零件的材料含义是 。LyT3L。（2）零件用了 个图形，主视图是 视图，俯视图采纳了 表达方式，另外两个图是 图和 图。4dDLi。（3）在尺寸 φ24 0+0.052中，φ24 表示 ， +0.052 是 ，公差是 ，最小极限尺寸是 。VhNHG。（4）零件总体尺寸是 ， 。（ 5 ） 零 件 右 端 面 的 表 面 粗 糙 度 要 求 为 ， 含 义 是 。zVAe6。（ 6 ） 2×M6—6H 是 螺 纹 孔 ， 6 是 ， 6H 是 ，它的定位尺寸是 。DY1kI。（7）2×Ф11 Ф20 含义是 ，它的定位尺寸是 。5VLEo。2、（20 分，每空 1 分）读题 58 图支架零件图并回答问题。 （1）该支架零件的材料是 HT200，其中 HT 表示 ，200 表示 。09qlW。（2） 零件共用了 个图形来表达，主视图中有 处作了 剖视，A 向是 图，还有一个是 图。YeJBT。（3） 尺寸 Φ25H9 中，Φ25 是 尺寸，H 表示 ，9 表示 ，H9 表示 。MqHXR。（4） 尺寸 M6-7H 中：M 表示 ，6 表示 ，7H 表示 。bllMM。（5） 支架上 C1 的倒角有 处，表面粗糙度要求为 的表面有 个。（6）在移出断面图上，尺寸 30 是 方向上的尺寸，28 是 方向上的尺寸。（7） 支架左侧圆筒的定形尺寸是 ，支架右侧斜板的定位尺寸是 。bFbiM。第 2 题第 3 题3．（20 分，每空 1 分）读题 58 图所示轴零件图，回答下列问题。（1）该托架属于 类零件，材料为 。画图比例为 。（2）表达该零件用了 个图形，主视图两处采纳了 剖视图，左视图为 剖视图；B图为 视图，C 图是 画法，也是 视图的一种特别画法。还有个图称为 图。Tuznu。（3）图中尺寸 Ф16H11 有含义是：Ф16 是 ，H 是 ，11 是 。sPS80。（4）螺纹标记 M8—7H 中，M 是指 代号，8 指 ，7H 代号。9ymMS。（5）主视图上 2╳Ф14 圆柱孔的表面粗糙是 ，表示该表面用 的方法获得的表面粗糙度 的上限值为 。JjT3l。4、（20 分）读零件图，回答下列问题。（1）该零件名称是_______，主视图中两处采纳了_________的表达方法，一处采纳了_________表达方法；上方标有“A”的图为________图。CTasD。（2）该零件图的图号是__________，采纳的比例属于__________比例，材料牌号的含义是_________________________________。kzk87。（3）螺纹 M10—7H 的定位尺寸是___...
