非标设备验收标准

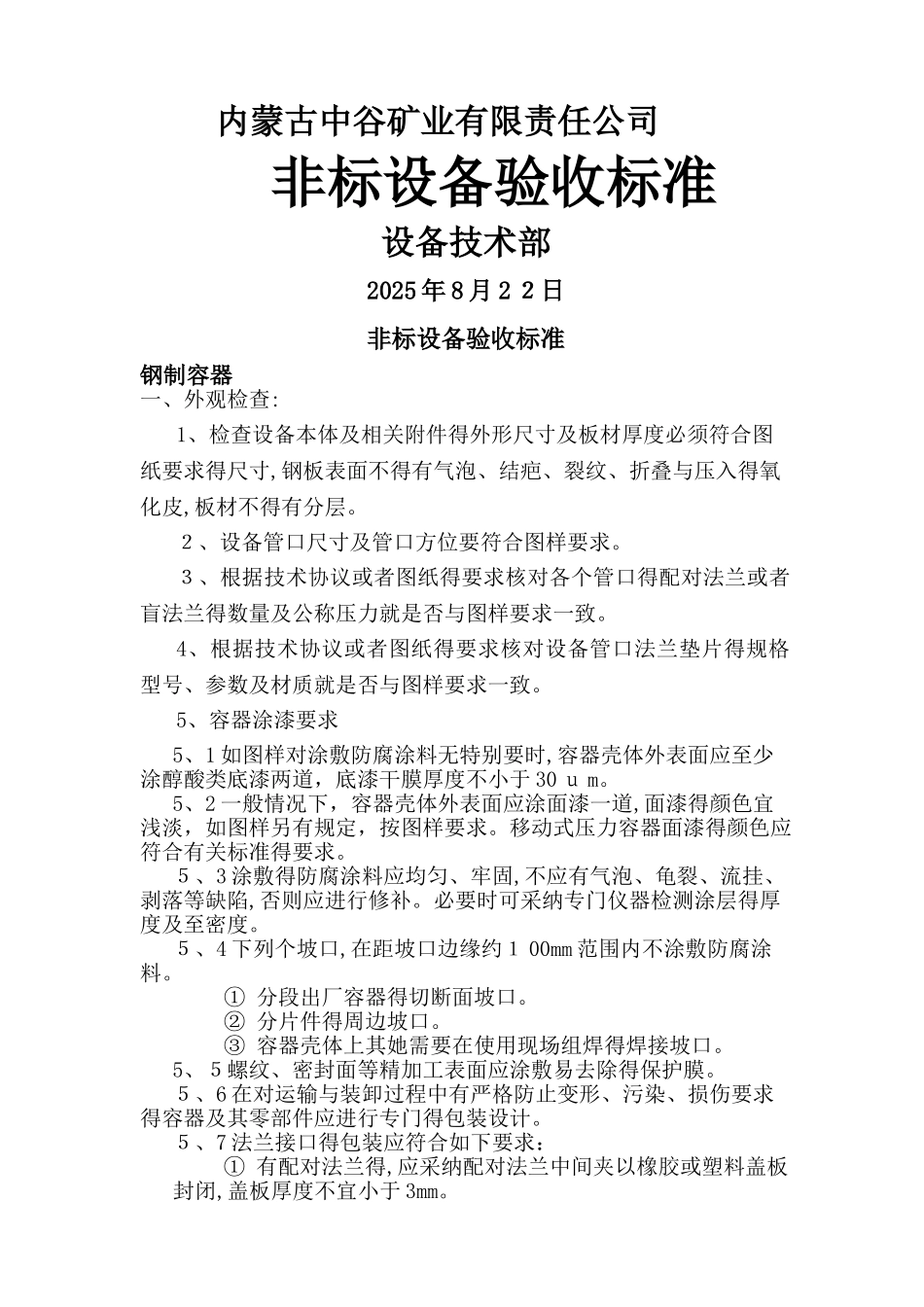

内蒙古中谷矿业有限责任公司 非标设备验收标准设备技术部2025 年 8 月 2 ２日非标设备验收标准钢制容器一、外观检查:1、检查设备本体及相关附件得外形尺寸及板材厚度必须符合图纸要求得尺寸,钢板表面不得有气泡、结疤、裂纹、折叠与压入得氧化皮,板材不得有分层。２、设备管口尺寸及管口方位要符合图样要求。３、根据技术协议或者图纸得要求核对各个管口得配对法兰或者盲法兰得数量及公称压力就是否与图样要求一致。4、根据技术协议或者图纸得要求核对设备管口法兰垫片得规格型号、参数及材质就是否与图样要求一致。5、容器涂漆要求5、1 如图样对涂敷防腐涂料无特别要时,容器壳体外表面应至少涂醇酸类底漆两道，底漆干膜厚度不小于 30 ｕ m。5、2 一般情况下，容器壳体外表面应涂面漆一道,面漆得颜色宜浅淡，如图样另有规定，按图样要求。移动式压力容器面漆得颜色应符合有关标准得要求。５、3 涂敷得防腐涂料应均匀、牢固,不应有气泡、龟裂、流挂、剥落等缺陷,否则应进行修补。必要时可采纳专门仪器检测涂层得厚度及至密度。５、4 下列个坡口,在距坡口边缘约１ 00mm 范围内不涂敷防腐涂料。① 分段出厂容器得切断面坡口。② 分片件得周边坡口。③ 容器壳体上其她需要在使用现场组焊得焊接坡口。5、５螺纹、密封面等精加工表面应涂敷易去除得保护膜。５、6 在对运输与装卸过程中有严格防止变形、污染、损伤要求得容器及其零部件应进行专门得包装设计。５、7 法兰接口得包装应符合如下要求：① 有配对法兰得,应采纳配对法兰中间夹以橡胶或塑料盖板封闭,盖板厚度不宜小于 3mm。② 无配对法兰得，应采纳与法兰外径相同且足够厚得金属、塑料或木制盲板封闭,如用金属制盲板,则盲板中间应夹以橡胶或塑料制垫片，垫片厚度不宜小于 3mm。③ 配对法兰或盲板用螺栓紧固在容器法兰接口处,紧固螺栓不得少于４个且应分布均匀。二、材料：1、外购得非标设备材料及设备制作得相关附件材料进厂要有材质证明文件与焊缝检测检验报告。2、对于 Cr、Ni、Mo 低合金材质及有色金属及贵重金属材质现场应进行材质分析检测。3、在技术协议中对非标设备重量有要求约定或者压力等级比较高得、承装介质属于易燃、易爆得或者属于贵重金属得非标设备要进行过磅 。三、加工成型:1、制造中出现得设备本体材料得机械损伤，对于尖锐伤痕以及不锈钢容器防腐表面得局部伤痕、刻槽等缺陷应予以修磨，修磨范围得斜度至少为 1:３，修磨得深度应不大于该部位钢...
