预应力混凝土先张法空心板梁施工技术方案VIP专享

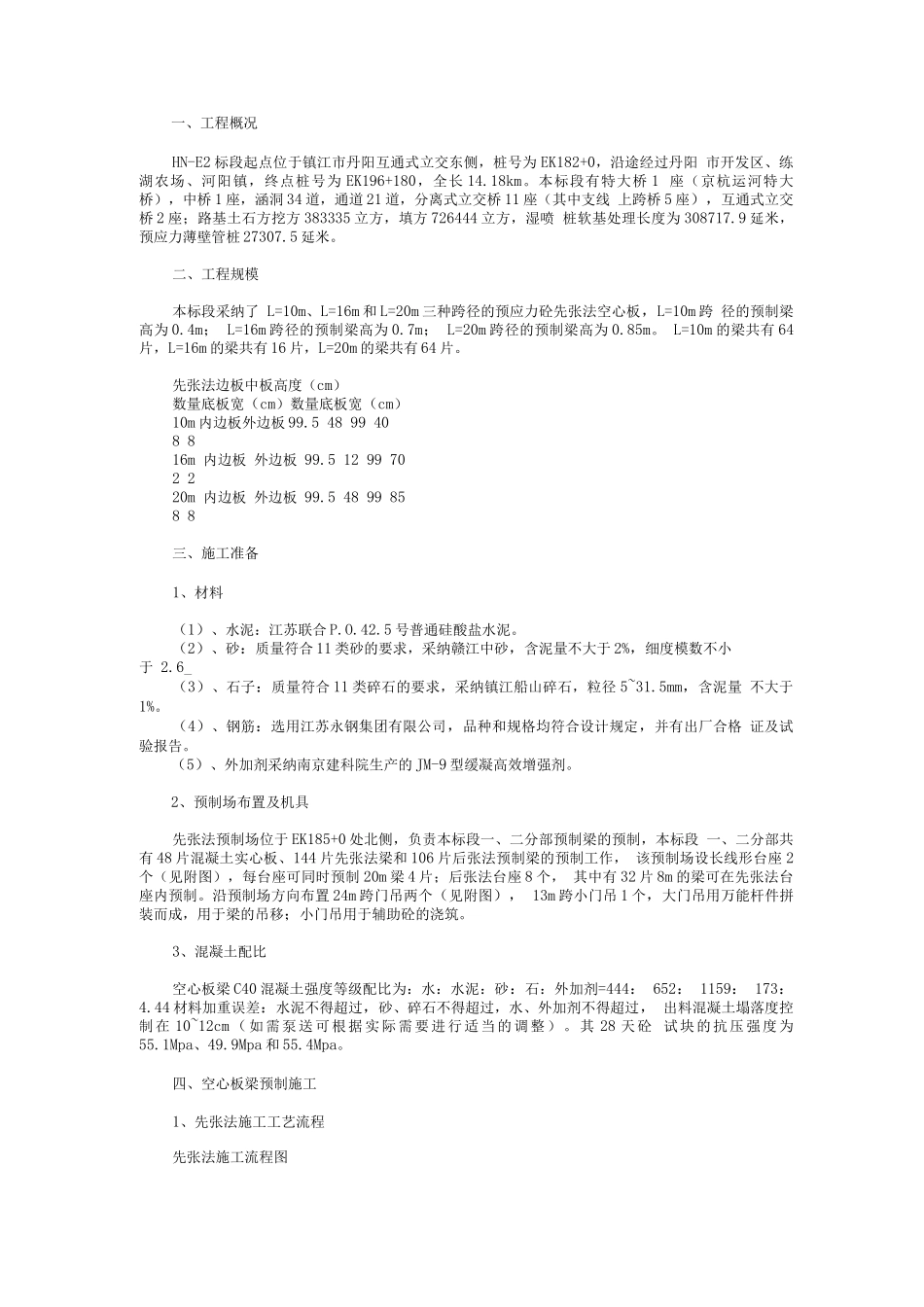

一、工程概况HN-E2 标段起点位于镇江市丹阳互通式立交东侧，桩号为 EK182+0，沿途经过丹阳 市开发区、练湖农场、河阳镇，终点桩号为 EK196+180，全长 14.18km。本标段有特大桥 1 座（京杭运河特大桥），中桥 1 座，涵洞 34 道，通道 21 道，分离式立交桥 11 座（其中支线 上跨桥 5 座），互通式立交桥 2 座；路基土石方挖方 383335 立方，填方 726444 立方，湿喷 桩软基处理长度为 308717.9 延米，预应力薄壁管桩 27307.5 延米。二、工程规模本标段采纳了 L=10m、L=16m 和 L=20m 三种跨径的预应力砼先张法空心板，L=10m 跨 径的预制梁高为 0.4m； L=16m 跨径的预制梁高为 0.7m； L=20m 跨径的预制梁高为 0.85m。 L=10m 的梁共有 64片，L=16m 的梁共有 16 片，L=20m 的梁共有 64 片。先张法边板中板高度（cm）数量底板宽（cm）数量底板宽（cm）10m 内边板外边板 99.5 48 99 408 816m 内边板 外边板 99.5 12 99 702 220m 内边板 外边板 99.5 48 99 858 8三、施工准备1、材料（1）、水泥：江苏联合 P.O.42.5 号普通硅酸盐水泥。（2）、砂：质量符合 11 类砂的要求，采纳赣江中砂，含泥量不大于 2%，细度模数不小于 2.6_（3）、石子：质量符合 11 类碎石的要求，采纳镇江船山碎石，粒径 5~31.5mm，含泥量 不大于1%。（4）、钢筋：选用江苏永钢集团有限公司，品种和规格均符合设计规定，并有出厂合格 证及试验报告。（5）、外加剂采纳南京建科院生产的 JM-9 型缓凝高效增强剂。2、预制场布置及机具先张法预制场位于 EK185+0 处北侧，负责本标段一、二分部预制梁的预制，本标段 一、二分部共有 48 片混凝土实心板、144 片先张法梁和 106 片后张法预制梁的预制工作， 该预制场设长线形台座 2个（见附图），每台座可同时预制 20m 梁 4 片；后张法台座 8 个， 其中有 32 片 8m 的梁可在先张法台座内预制。沿预制场方向布置 24m 跨门吊两个（见附图）， 13m 跨小门吊 1 个，大门吊用万能杆件拼装而成，用于梁的吊移；小门吊用于辅助砼的浇筑。3、混凝土配比空心板梁 C40 混凝土强度等级配比为：水：水泥：砂：石：外加剂=444： 652： 1159： 173： 4.44 材料加重误差：水泥不得超过，砂、碎石不得超过，水、外加剂不得超过， 出料混凝土塌落度控制在 10~12cm（如需泵送可根据实际需要进行适当的调整）。其 28 天砼 试块的抗压...
