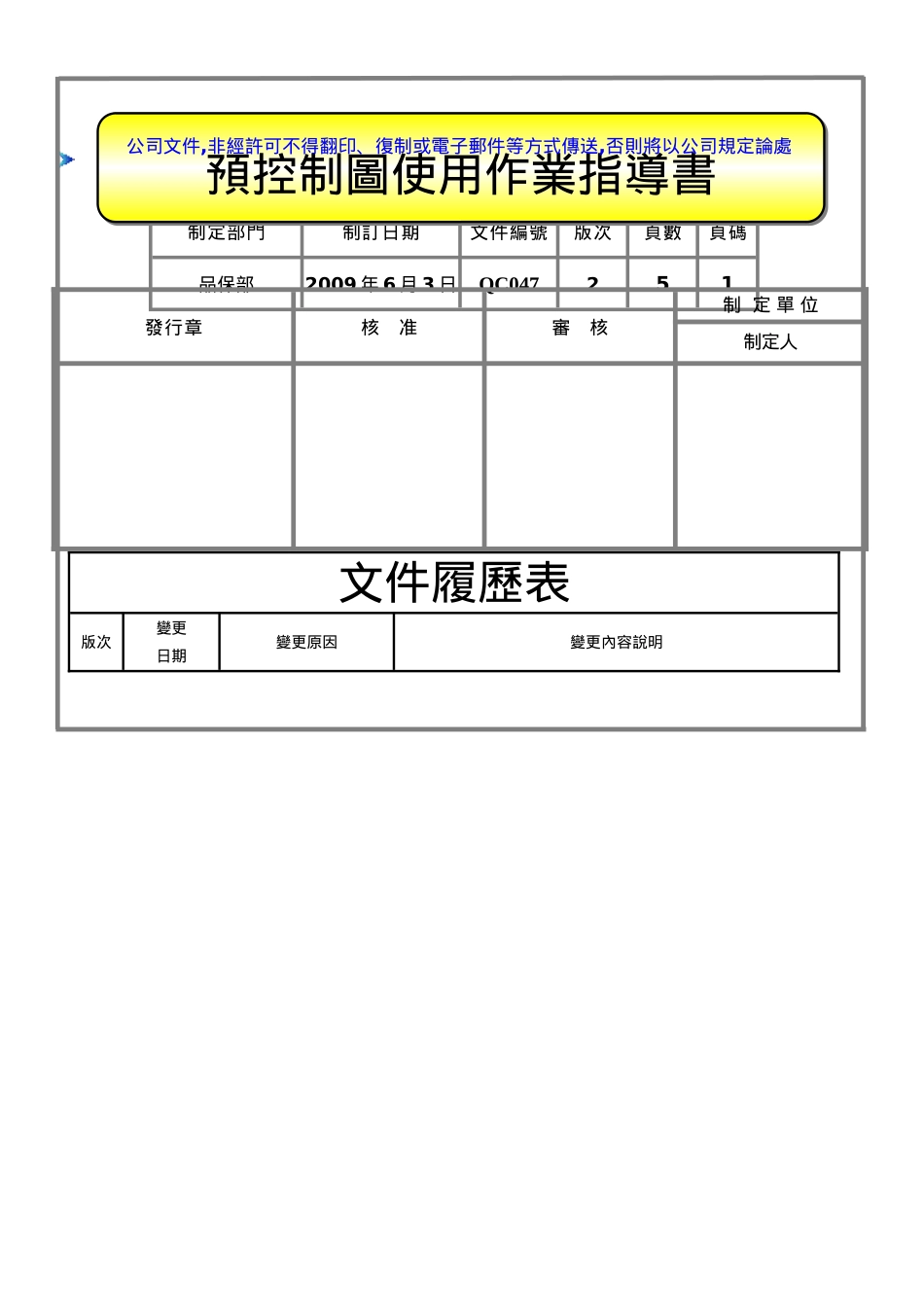

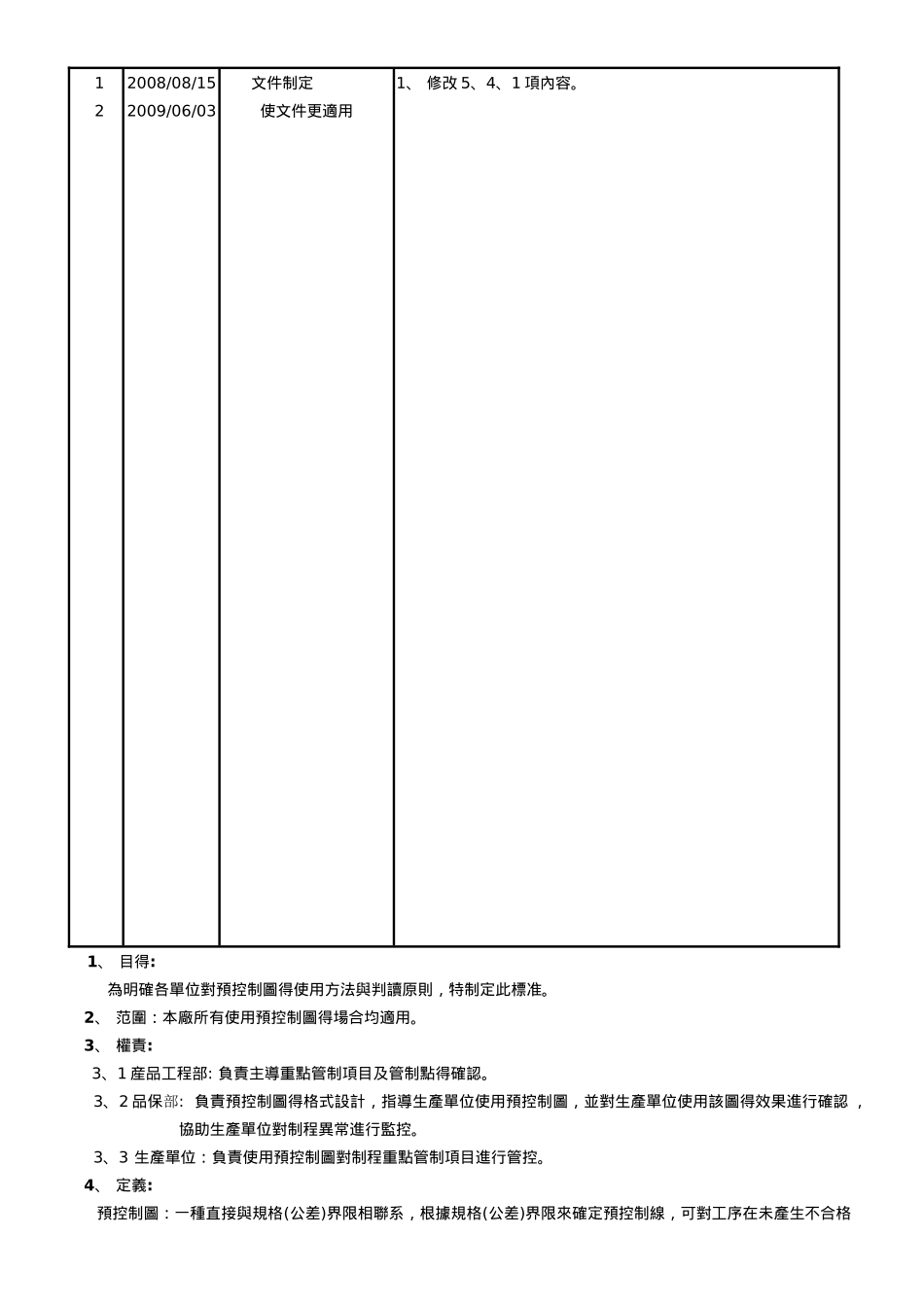

文件履歷表版次變更日期變更原因變更內容說明制定部門制訂日期文件編號版次頁數頁碼品保部2009 年 6 月 3 日QC047251發行章 核准 審核 制 定 單 位制定人預控制圖使用作業指導書預控制圖使用作業指導書公司文件,非經許可不得翻印、復制或電子郵件等方式傳送,否則將以公司規定論處12 2008/08/152009/06/03 文件制定使文件更適用1 、 修改 5、4、1 項內容。1、 目得: 為明確各單位對預控制圖得使用方法與判讀原則，特制定此標准。2、 范圍：本廠所有使用預控制圖得場合均適用。3、 權責:3、1 産品工程部: 負責主導重點管制項目及管制點得確認。3、2 品保部: 負責預控制圖得格式設計，指導生產單位使用預控制圖，並對生產單位使用該圖得效果進行確認 ，協助生產單位對制程異常進行監控。3、3 生產單位：負責使用預控制圖對制程重點管制項目進行管控。4、 定義: 預控制圖：一種直接與規格(公差)界限相聯系，根據規格(公差)界限來確定預控制線，可對工序在未產生不合格品之前就進行控制得統計圖表。5、 作業內容:5、1 管制點得選擇：以産品工程部為主，品保与生產單位、業務協助，分析產品生產過程中得主要影響因素，考慮客戶得需求，選擇對產品品質有關鍵影響得工序作為管制點。5、2 控制界限得確定：5、2、1 在制程主要影響因素 5M1E 無異常變動得情況下，預控制圖上限等於規格上限，預控制圖下限等於規格下限，預控制圖中心等於規格中心，預控制界限值等於中心值加上或減去 0、25 倍公差，即： UCL=SU LCL=SL CL=(SU+SL)/2 P-C=CL±0、25(SU-SL)5、2、2 當制程主要影響因素 5M1E 發生異常變動，且在短時間內無法排除，並導致產品被預控制圖管制得“”質量特性值之分布中心發生相對於規格中心得較大變動時，由生產單位以 品質異常處理單 得形式提出，經品保、工程確認，在不影響產品主要功能特性得情況下，由品保對預控制圖得控制界限進行修改，使其上下控制界限与中心線不等於規格值。但生產單位應於發生異常之 2 個工作日內對異常原因進行徹查與排除，否則預控制圖不得使用，而對該管制點得管制，宜采纳全數檢驗或常規控制圖等其它方法，或由工程評估 OK 後對產品規格進行修改。5、3 預控制圖得操作： 工序加工開始時(包括每班始業時，調機修模後，停機 1 小時或更長時間後)，連續抽取 5 件產品，若實測值全部落入 C 區，即可以開始預控制圖得操作。如上述抽查得 5 件產品有 1 件或...
