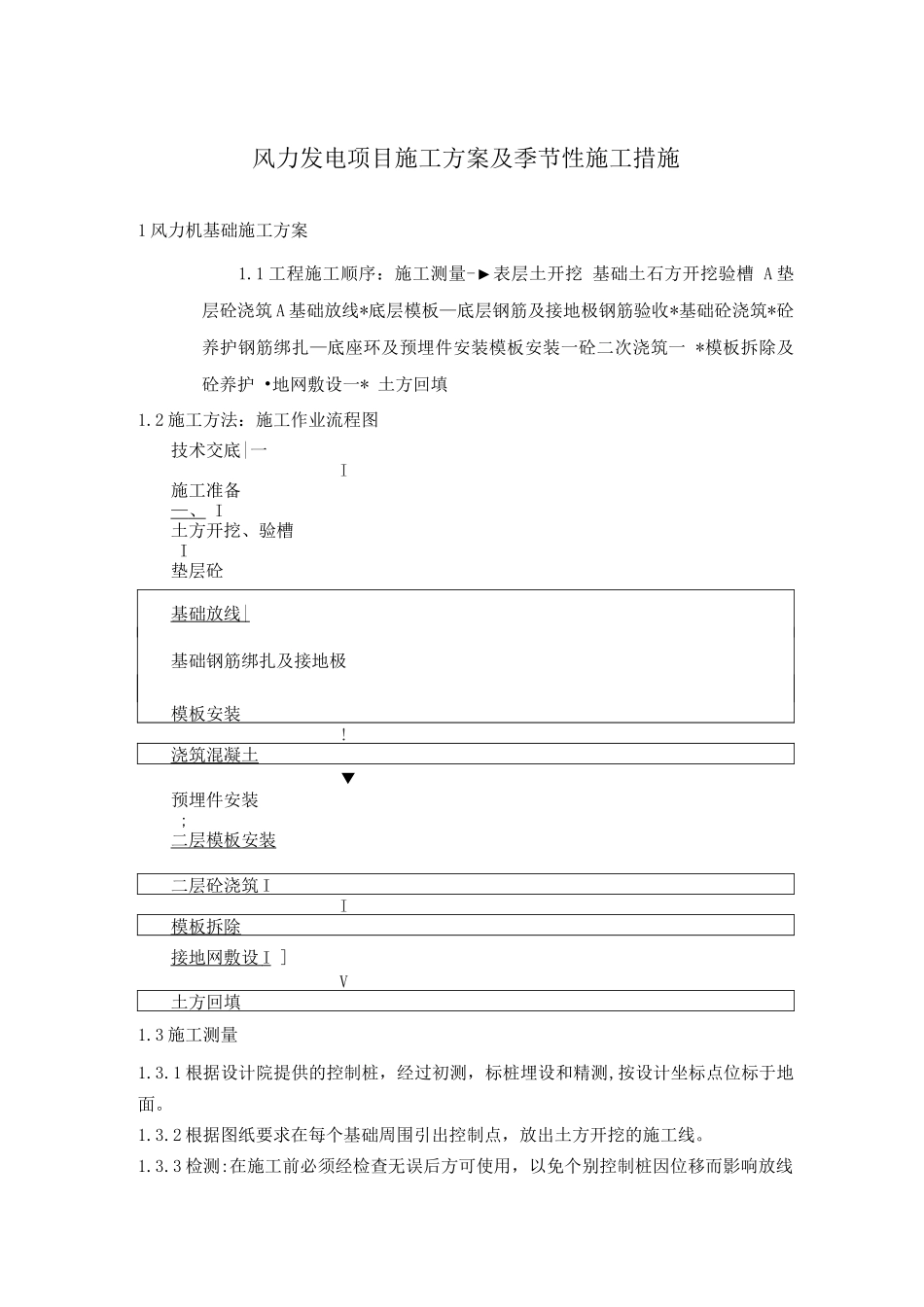

风力发电项目施工方案及季节性施工措施1 风力机基础施工方案1.1 工程施工顺序：施工测量-►表层土开挖 基础土石方开挖验槽 A 垫层砼浇筑 A 基础放线*底层模板—底层钢筋及接地极钢筋验收*基础砼浇筑*砼养护钢筋绑扎—底座环及预埋件安装模板安装一砼二次浇筑一 *模板拆除及砼养护 •地网敷设一* 土方回填1.2 施工方法：施工作业流程图技术交底|一I施工准备— 、 I土方开挖、验槽 I垫层砼基础放线 | 基础钢筋绑扎及接地极模板安装!浇筑混凝土▼预埋件安装 ;二层模板安装二层砼浇筑 II模板拆除接地网敷设 I ]V土方回填1.3 施工测量1.3.1 根据设计院提供的控制桩，经过初测，标桩埋设和精测,按设计坐标点位标于地面。1.3.2 根据图纸要求在每个基础周围引出控制点，放出土方开挖的施工线。1.3.3 检测:在施工前必须经检查无误后方可使用，以免个别控制桩因位移而影响放线精度.测量人员将控制点引到施工各区域，将各风机基础的定位控制桩和标高控制桩确定并标注完成。1.4 土方开挖1.4. 本工程基础开挖高程按机位自然地面的平均高程为 0. m，中心点开挖深度 2.8m,底座环上法兰上表面高程为+0.45m,按+0.10m 向四周缓坡回填夯实。1.4.2 根据实际情况采纳反铲挖土机坑上取土。基底作业面为 0.5 米。本工程每个基础施工作业面较小，暂定一台 1.2m3 反铲挖土机。机械开挖深度应预留 20-30，预留部分人工清理至设计深度，防止破坏和扰动原地基土。1.4.3 土方开挖后，应集中规则地堆放，以利于现场施工交通和文明施工。1.4. 仕方工程应尽量避开雨季，如必须施工要有防雨措施。1.4.5 土方开挖时注意保护好基础四周的控制点，以确保以后施工的顺利进行。1.2 垫层混凝土施工1.2.1 垫层及定位放线:在基坑上撒出垫层灰线，抄出垫层打灰标高并据此标高拉白线调整加固 5 x 10 木方模板。1.2.2 浇筑采纳泵罐车运输，用 C20 混凝土浇筑，垫层表面用刮杠刮平，抹子压实。垫层平面尺寸比基础底平面尺寸周边大 1mm，垫层平面中心为风机基础中心，要求在10mm 以内为合格。1.2.3 垫层浇筑 24 小时后即可放基础中心线、边线，并用墨线在垫层上标出，以便下一步工序施工。1.3 钢筋工程1.3.1 现场存放钢筋均挂标识牌，对已加工配好的钢筋标明规格和使用部位分类堆放，避开腐蚀。钢筋配制加工集中在钢筋加工场进行，连接方式及搭接长度符合设计及施工法律规范要求：直径 16 的钢筋绑扎连接，其余均为闪光对焊，焊工持证上...
