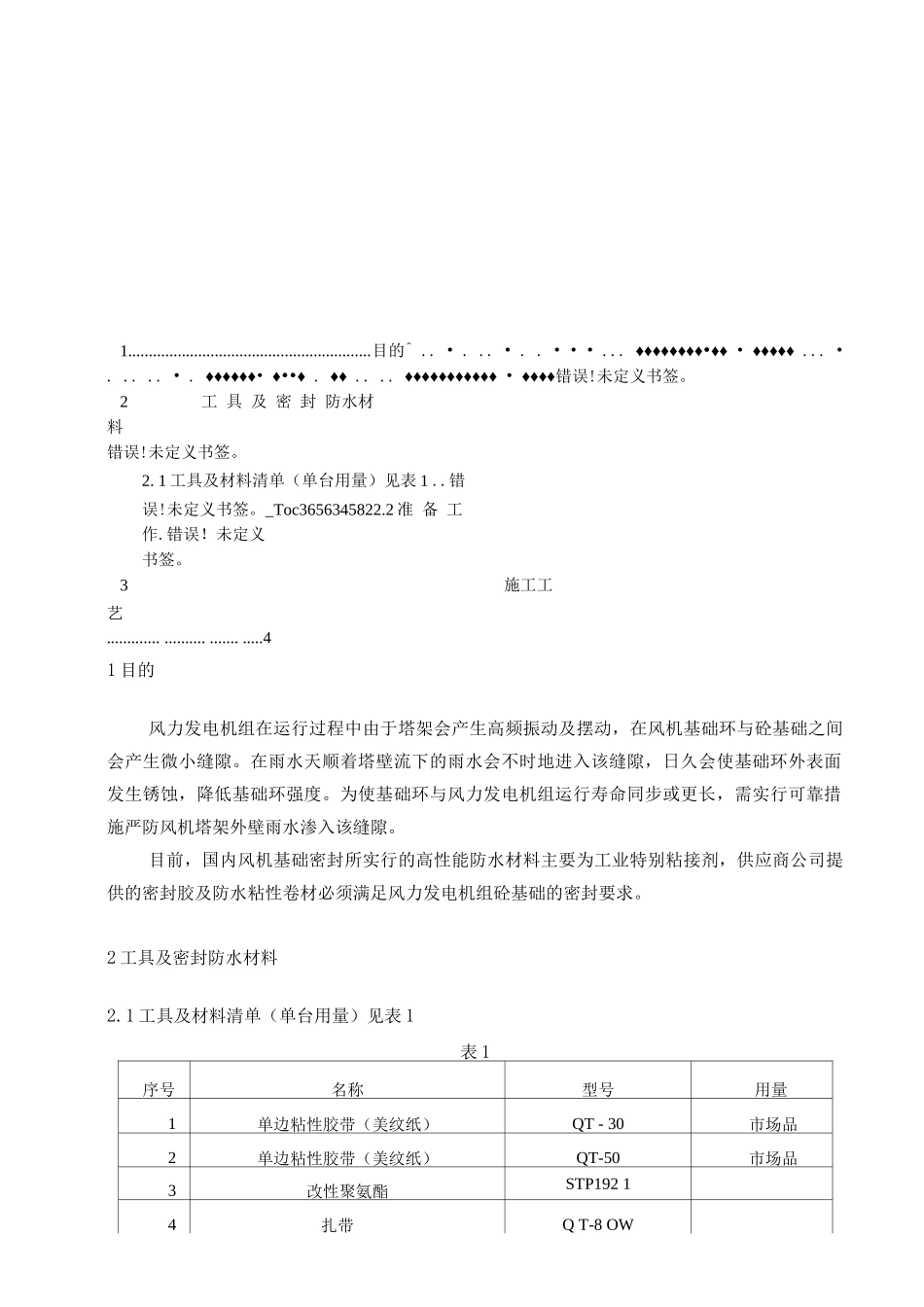

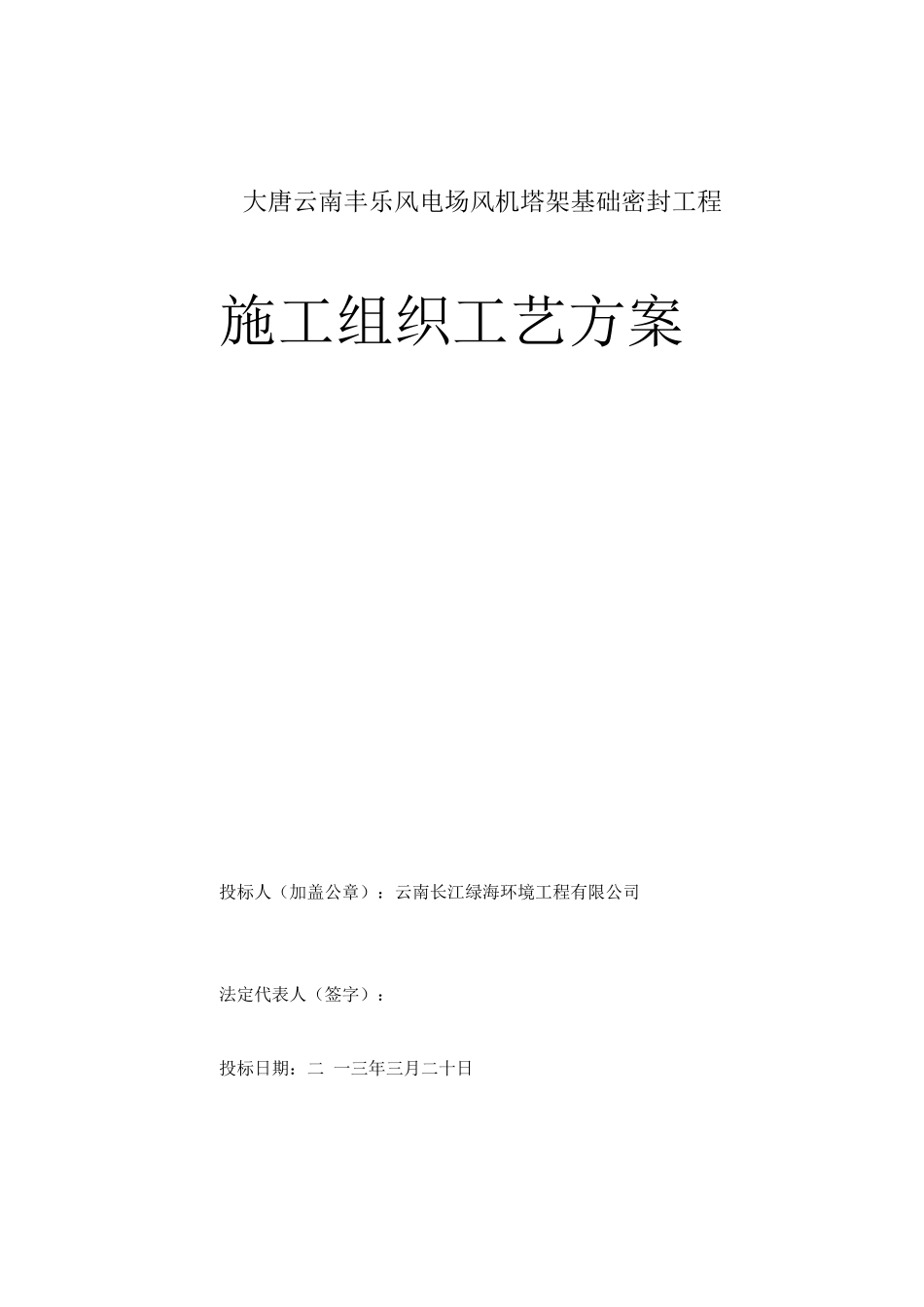

大唐云南丰乐风电场风机塔架基础密封工程施工组织工艺方案投标人（加盖公章）：云南长江绿海环境工程有限公司法定代表人（签字）：投标日期：二 一三年三月二十日1...........................................................目的^ .. • . .. • . . • • • ... ♦♦♦♦♦♦♦♦•♦♦ • ♦♦♦♦♦ ... • . .. .. • . ♦♦♦♦♦♦• ♦••♦ . ♦♦ .. .. ♦♦♦♦♦♦♦♦♦♦♦ • ♦♦♦♦错误!未定义书签。2工 具 及 密 封 防水材料错误!未定义书签。2. 1 工具及材料清单（单台用量）见表 1 ..错误!未定义书签。_Toc3656345822.2 准 备 工作.错误！未定义书签。3施工工艺............. .......... ....... .....41 目的风力发电机组在运行过程中由于塔架会产生高频振动及摆动，在风机基础环与砼基础之间会产生微小缝隙。在雨水天顺着塔壁流下的雨水会不时地进入该缝隙，日久会使基础环外表面发生锈蚀，降低基础环强度。为使基础环与风力发电机组运行寿命同步或更长，需实行可靠措施严防风机塔架外壁雨水渗入该缝隙。目前，国内风机基础密封所实行的高性能防水材料主要为工业特别粘接剂，供应商公司提供的密封胶及防水粘性卷材必须满足风力发电机组砼基础的密封要求。2 工具及密封防水材料2.1 工具及材料清单（单台用量）见表 1表 1序号名称型号用量1单边粘性胶带（美纹纸）QT - 30市场品2单边粘性胶带（美纹纸）QT-50市场品3改性聚氨酯STP192 14扎带Q T-8 OW5抗腐油漆DP 9 59 塔筒防腐涂料6橡皮锤或者滚筒7扫帚8刮板9肥皂注 1：产品用量根据 4.2m 最大塔架直径估算；注 2:STP 1 92 1 包装规格为 6 mL;注 3 :扫帚主要是用来清理水泥基础浮尘使用；注 4:刮板和肥皂用来对 STP19 2 1 进行表面处理;2.2 准备工作为确保风机基础密封工作顺利进行，施工前所需要工具必须准备齐全和准备足够基础防水材料。3 施工工艺3.1 清洁基础表面（施工时首先对工作面进行清理，必须确保基面固件无松动、无锈蚀、无油、无尘、无明水、使之保持清洁。）施工环境温度在 4°C~45°C 之间。3.2 在塔架与砼基础接处,沿塔架表面黏贴一圈厚度为 3 mm 单边粘性胶带 Q T-30 同时在砼基础表面沿塔架黏贴一圈单边粘性胶带 Q T-50,并保证基础环和砼基础表面清洁，如图 1 所示图 13.3 用改性聚氨酯密封胶 S TP 1 9 21 多层多道的注射在已粘贴的单面胶带上,其...
