风电场工程接地施工工程方案

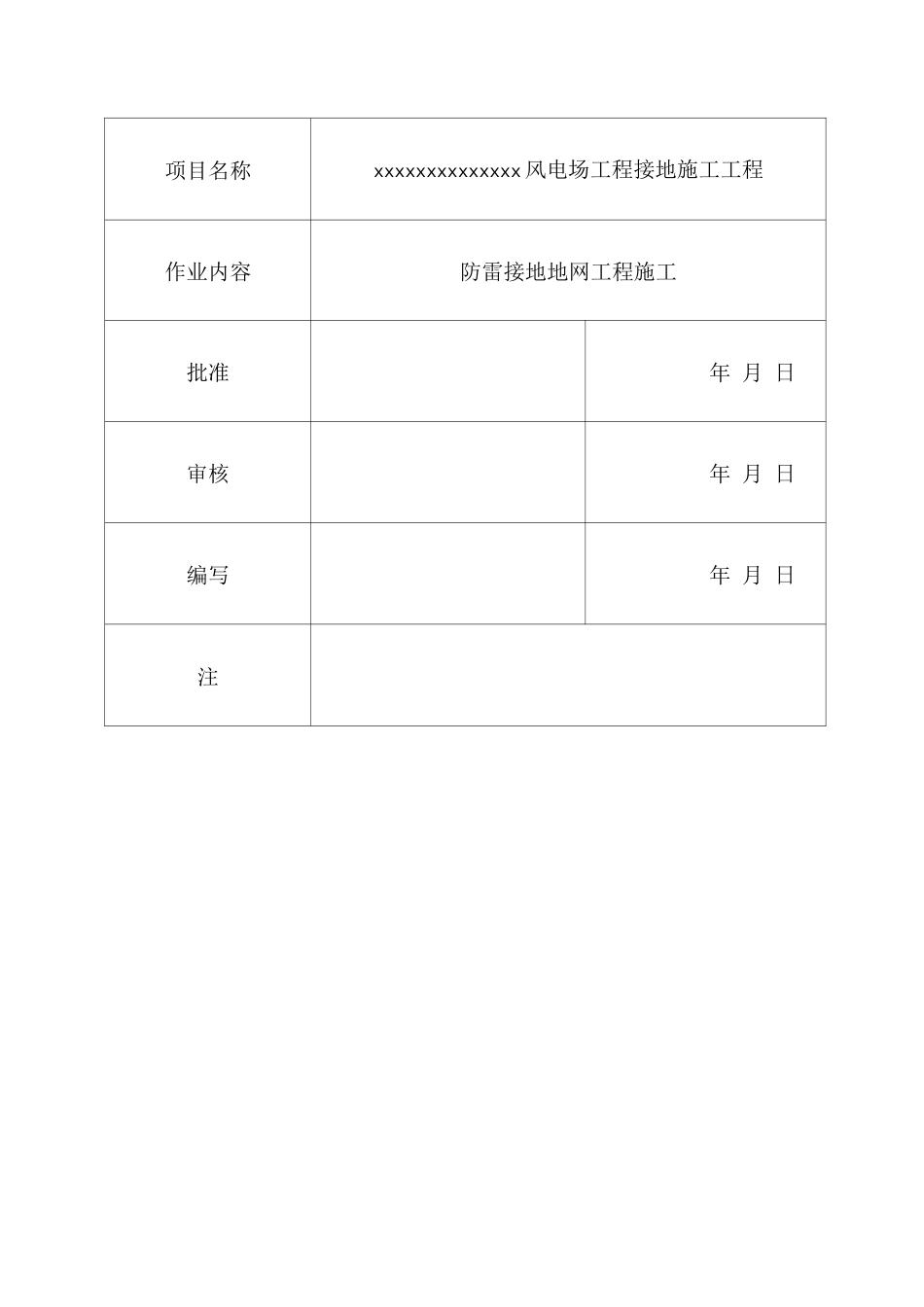

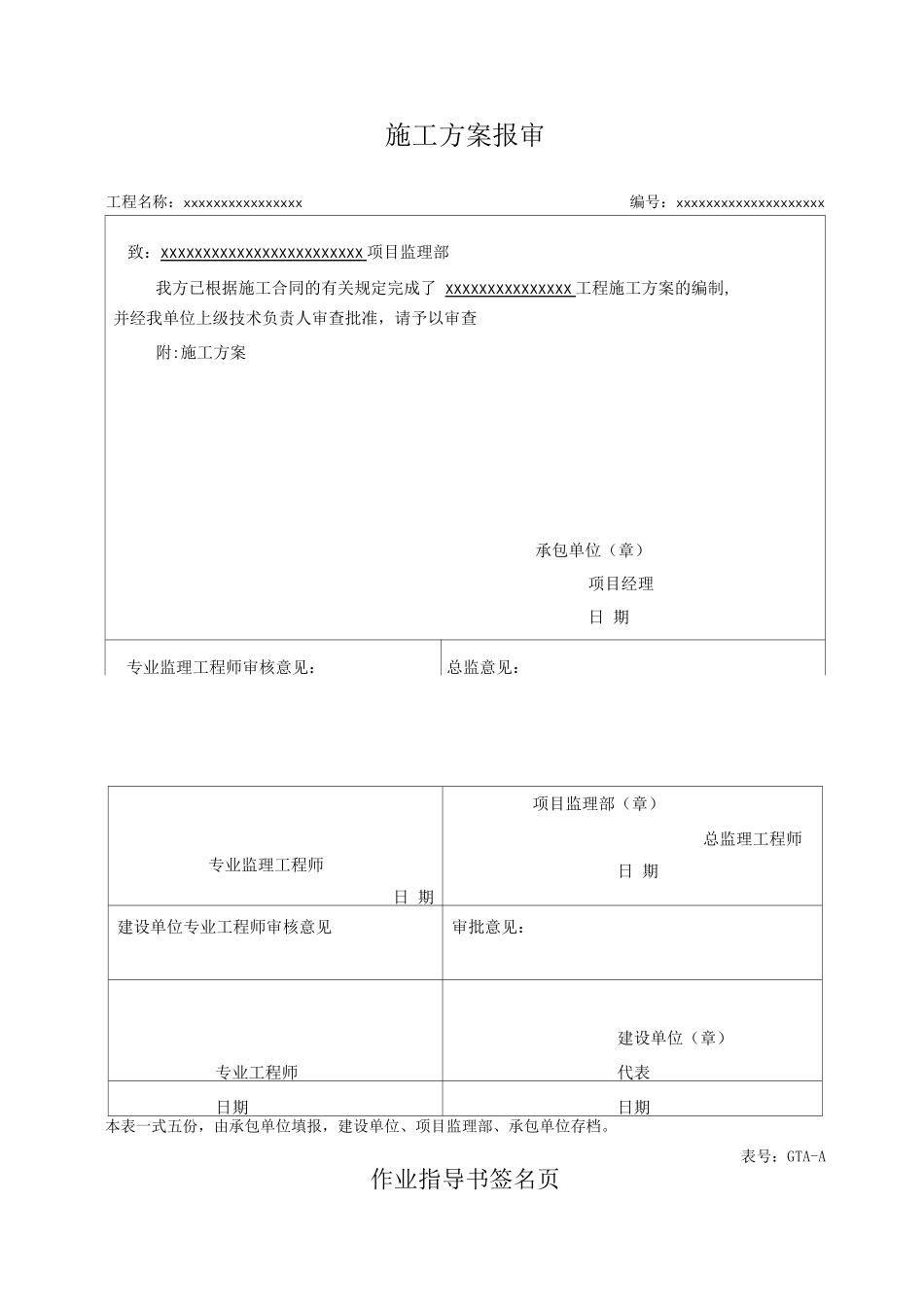

施工方案报审工程名称：xxxxxxxxxxxxxxxx编号：xxxxxxxxxxxxxxxxxxxx致：xxxxxxxxxxxxxxxxxxxxxxxx 项目监理部我方已根据施工合同的有关规定完成了 xxxxxxxxxxxxxxx 工程施工方案的编制,并经我单位上级技术负责人审查批准，请予以审查附:施工方案承包单位（章）项目经理日 期专业监理工程师审核意见：总监意见：专业监理工程师日 期项目监理部（章）总监理工程师日 期建设单位专业工程师审核意见审批意见：专业工程师建设单位（章）代表日期日期本表一式五份，由承包单位填报，建设单位、项目监理部、承包单位存档。表号：GTA-A作业指导书签名页项目名称xxxxxxxxxxxxxx 风电场工程接地施工工程作业内容防雷接地地网工程施工批准年 月 日审核年 月 日编写年 月 日注1. 适用范围 42. 编写依据 43. 作业流程 44. 安全风险辨析与预控 65. 作业准备 65.1 人员配备 65.2 主要工器具及仪器仪表配置 76. 作业方法 77. 质量控制措施及检验标准 97.1 质量控制措施 97.2 检验标准 91.适用范围本作业指导书适用于风电场工程接地施工工程。线路接地一般采纳浅埋式（0.8 米）人工接地装置，也有采纳接地极。2.编写依据表 2-1 本作业指导书引用的技术标准、法律规范序号标准名称颁发机构1《沟通电气装置的过电压保护和绝缘配合》中华人民共和国电力工业部2《沟通电气装置的接地》中华人民共和国电力工业部3《接地装置特性参数测量导则》中华人民共和国电力工业部4《建筑物防雷设计法律规范》中国国家标准化管理委员会5《电气装置安装工程接地装置施工及验收法律规范》中国国家标准化管理委员会6《复合接地极技术条件》中国国家标准化管理委员会7《十八项电网重大反事故措施》国家电网公司8工程设计图纸、施工组织设计、三体系文件3.作业流程接地装置施工包括加工接地装置、开挖接地沟、敷设接地体、接头连接、天然导电粘土敷设、回填土、测量接地电阻、做好施工记录等，其工艺流程如下图所示：开始4.安全风险辨析与预控表 4-1 安全风险辨析及预控措施检查表序号危险点预控措施1触电事故1、焊接时，焊机等电气设备应有良好接地；2、电焊机裸露的导电部分设防护罩；3、焊机设置防雨、防碰、防潮装置。2火灾隐患1、作业现场在山林时，应禁止吸烟；2、作业现场在山林时，不得明火煮食；3、现场放置乙炔、氧气瓶摆放符合安全规定；4、焊接施工清除易燃杂物。3防暑、防蛇咬、防蜂刺1、在高温的季节施工时，尽量避开中午作业，做...
