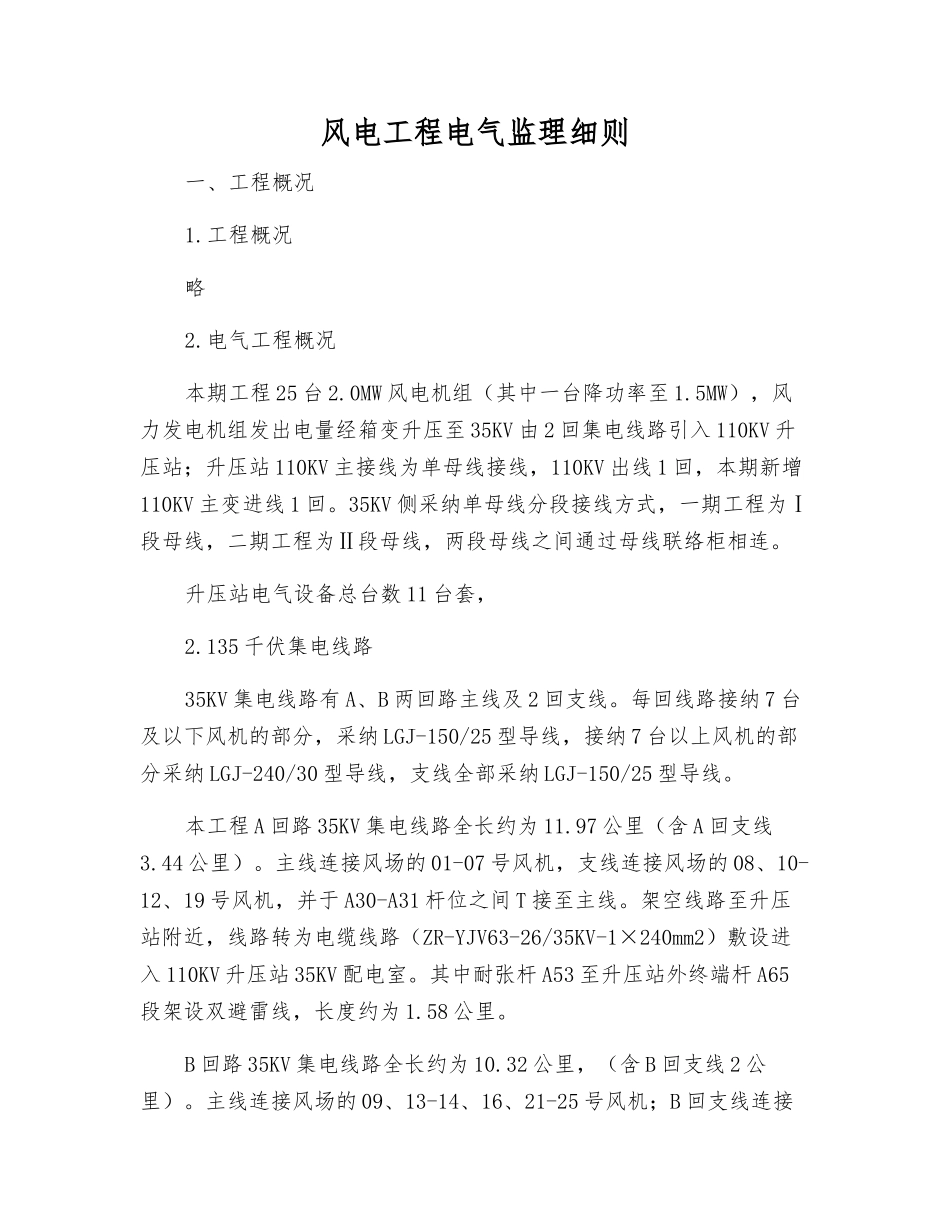

风电工程电气监理细则

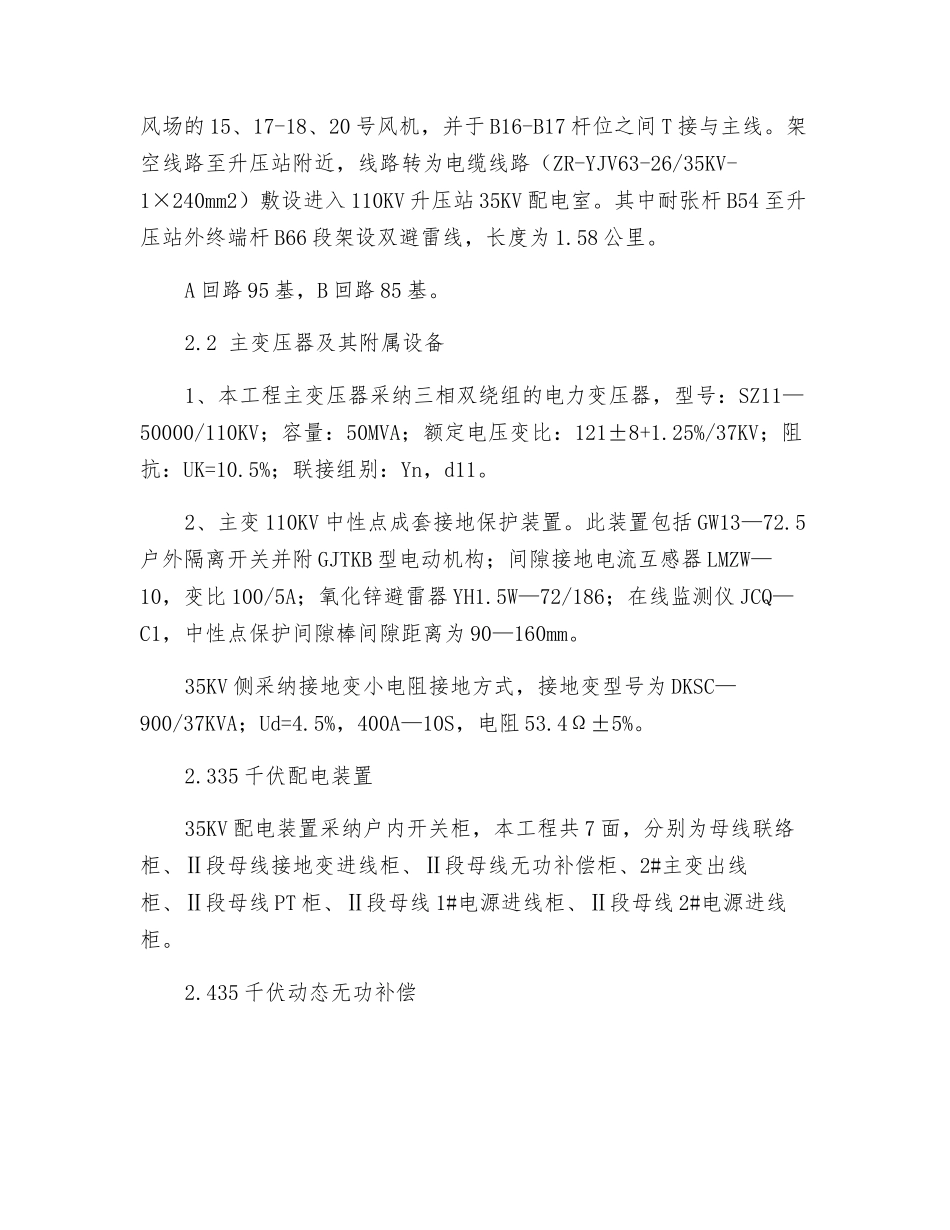

风电工程电气监理细则一、工程概况1.工程概况略2.电气工程概况本期工程 25 台 2.0MW 风电机组（其中一台降功率至 1.5MW），风力发电机组发出电量经箱变升压至 35KV 由 2 回集电线路引入 110KV 升压站；升压站 110KV 主接线为单母线接线，110KV 出线 1 回，本期新增110KV 主变进线 1 回。35KV 侧采纳单母线分段接线方式，一期工程为Ⅰ段母线，二期工程为Ⅱ段母线，两段母线之间通过母线联络柜相连。升压站电气设备总台数 11 台套，2.135 千伏集电线路35KV 集电线路有 A、B 两回路主线及 2 回支线。每回线路接纳 7 台及以下风机的部分，采纳 LGJ-150/25 型导线，接纳 7 台以上风机的部分采纳 LGJ-240/30 型导线，支线全部采纳 LGJ-150/25 型导线。本工程 A 回路 35KV 集电线路全长约为 11.97 公里（含 A 回支线3.44 公里）。主线连接风场的 01-07 号风机，支线连接风场的 08、10-12、19 号风机，并于 A30-A31 杆位之间 T 接至主线。架空线路至升压站附近，线路转为电缆线路（ZR-YJV63-26/35KV-1×240mm2）敷设进入 110KV 升压站 35KV 配电室。其中耐张杆 A53 至升压站外终端杆 A65段架设双避雷线，长度约为 1.58 公里。B 回路 35KV 集电线路全长约为 10.32 公里，（含 B 回支线 2 公里）。主线连接风场的 09、13-14、16、21-25 号风机；B 回支线连接风场的 15、17-18、20 号风机，并于 B16-B17 杆位之间 T 接与主线。架空线路至升压站附近，线路转为电缆线路（ZR-YJV63-26/35KV-1×240mm2）敷设进入 110KV 升压站 35KV 配电室。其中耐张杆 B54 至升压站外终端杆 B66 段架设双避雷线，长度为 1.58 公里。A 回路 95 基，B 回路 85 基。2.2 主变压器及其附属设备1、本工程主变压器采纳三相双绕组的电力变压器，型号：SZ11—50000/110KV；容量：50MVA；额定电压变比：121±8+1.25%/37KV；阻抗：UK=10.5%；联接组别：Yn，d11。2、主变 110KV 中性点成套接地保护装置。此装置包括 GW13—72.5户外隔离开关并附 GJTKB 型电动机构；间隙接地电流互感器 LMZW—10，变比 100/5A；氧化锌避雷器 YH1.5W—72/186；在线监测仪 JCQ—C1，中性点保护间隙棒间隙距离为 90—160mm。35KV 侧采纳接地变小电阻接地方式，接地变型号为 DKSC—900/37KVA；Ud=4.5%，400A—10S，电阻 53.4Ω±5%。2.335 千伏配电装置35KV 配电装置采纳户内开关柜，本工程共...
