（25秋）人教版九年级物理17.3电阻的测量 课件

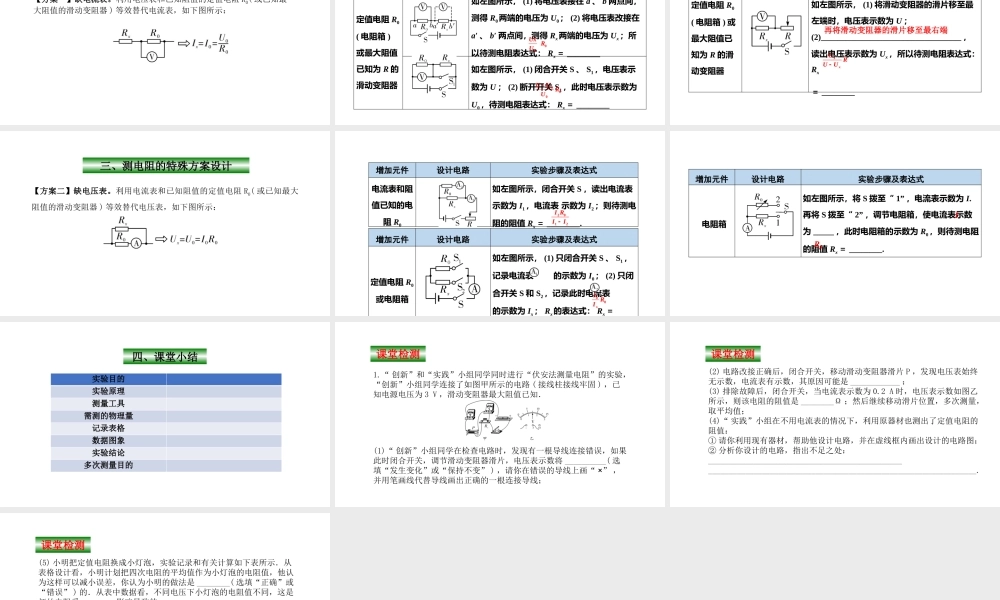

【复习引入】17.3 电阻的测量欧姆定律中涉及的物理量，哪些可以直接测量？哪些不能？电流如何测量？电流表电压电压表电阻【学习目标】学习目标1. 进一步掌握电流表和电压表的使用方法。2. 学会用伏安法测量电阻。3. 加深对欧姆定律及其应用的理解。【课堂活动】一、测量定值电阻的阻值原理电压表电流表设计电路伏安法I= UR变形 R= U IAV【课堂活动】实验次序电压 U/V电流 I/A电阻 R/ΩR 平均值123设计表格：“伏安法”测定值电阻的电阻【课堂活动】A012300.20.40.60.6 3V0123051015315AV连接实物电路图【课堂活动】1. 实验前要观察电流表和电压表的指针 ____________ 。2. 连接电路时开关应 ____ ，闭合开关前滑动变阻器的滑片应移到 _________ 位置。3. 滑动变阻器的作用：______________ 、 ________________ 。注意事项【课堂活动】实验次序电压 U/V电流 I/A电阻 R/Ω平均值 /Ω11.00.1021.50.1432.00.2010.010.710.010.2分析论证电 阻 的 伏 安 特 性00 . 511 . 522 . 533 . 544 . 555 . 566 . 577 . 5800 .10 .20 .30 .40 .50 .60 .70 .80 .911 .11 .21 .3I/AU / V1. 实验结论： ____________ 。2. 本实验多次测量的目的： _______________________ 。3. 绘制定值电阻的 I-U 图象，分析图象发现 ________________ 。【课堂活动】AV二、“伏安法”测小灯泡的电阻【课堂活动】实验次序电压 U/V电流 I/A电阻 R/Ω灯泡亮度123设计表格：“伏安法“测小灯泡的电阻【课堂活动】4.176.258.33分析论证实验次序电压 U/V电流 I/A电阻R/Ω灯泡亮度10.50.12很暗21.00.16较亮31.50.18最亮小 灯 泡 的 伏 安 特 性 表00 . 511 . 522 . 5300 .10 .20 .30 .40 .50 .60 .70 .80 .911 .11 .21 .3I/AU / V1. 分析数据，导致灯丝电阻变化的原因是 ______________ 。实验结论： ____________ 。2. 本实验多次测量的目的： _______________________ 。3. 绘制灯丝的 I-U 图象，分析图象发现电流与电压成正比吗？为什么？【课堂活动】三、测电阻的特殊方案设计【方案一】缺电流表。利用电压表和已知阻值的定值电阻 R0( 或已知最大阻值的滑动变阻器 ) 等效替代电流表，如下图所示：【课堂活动】增加元件电路设计实验步骤及表达式定值电阻 R0( 电阻箱 )或最大阻值已知为 R 的滑动变阻器如左图所示， (1) 将电压表接在 a 、 b...
