（25秋）人教版九年级物理19.2家庭电路中电流过大的原因 课件

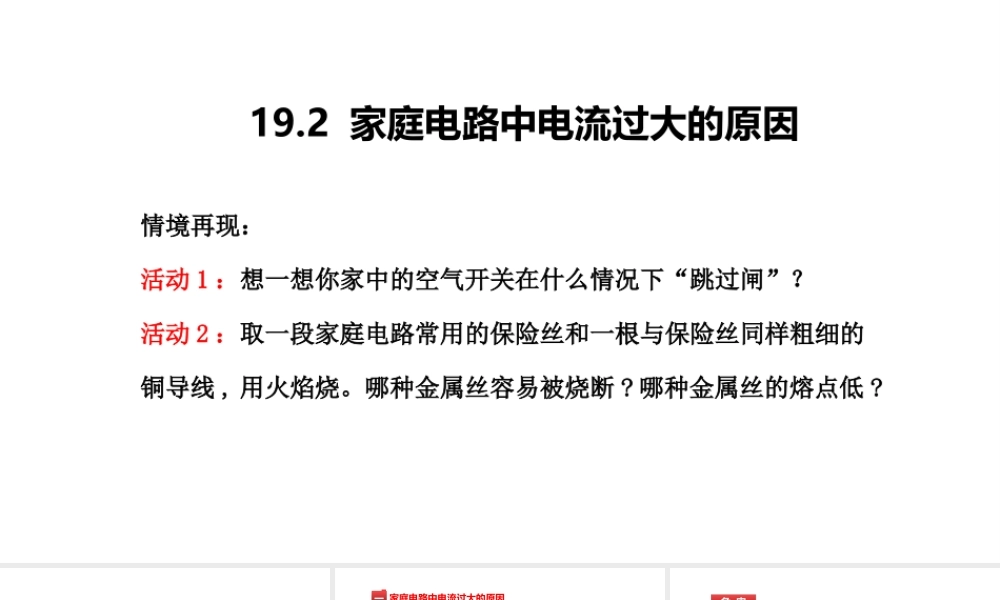

【情景引入】19.2 家庭电路中电流过大的原因情境再现： 活动 1 ：想一想你家中的空气开关在什么情况下“跳过闸”？活动 2 ：取一段家庭电路常用的保险丝和一根与保险丝同样粗细的铜导线 , 用火焰烧。哪种金属丝容易被烧断 ? 哪种金属丝的熔点低 ?【学习目标】学习目标1. 家庭电路中电流过大的原因：(1) 。(2) 。2. 保险丝：(1) 制作材料及特点： 。(2) 作用： 。【课堂活动】1. 如图所示，在家庭电路中，如果用电器总功率过大，电路中总电流会怎么样？家庭电路中电流过大的原因一简答：据公式 P=UI, 得 I= , 当电路中电压一定时 , 总功率越大 , 电路中电流就越大。PU1. 用电器总功率过大是家庭电路中电流过大的原因之一。【课堂活动】如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流也会超过安全值。容易引起线路故障，甚至发生火灾。危 害【课堂活动】1. 如图所示，插线板上同时使用多个大功率电器，会导致插线板及其电源线过热烧坏，甚至引发火灾，请解释原因。简答练习简答：据公式 P=UI, 当电压一定时 , 同时使用多个大功率电器，导致总功率过大 , 通过插线板的电流就越大。再据 Q = I2Rt ，插线板的电阻和通电时间一定时，电流越大，产生的热量越多，所以会烧坏甚至引发火灾。【课堂活动】2. 如图所示，在家庭电路中，如果发生短路，电路中总电流会怎么样？家庭电路中电流过大的原因一简答：据公式 I= 可知，当电压一定时 , 短路时电路中的总电阻很小，所以通过的电流很大。×。。ABA保险丝。2. 短路是家庭电路中电流过大的另一个原因。UR【课堂活动】家庭电路中造成电路短路的原因有哪些 ?1. 人为原因 , 如在电路安装中不细心造成火线和零线连通。2. 使用问题 , 如导线绝缘层破损或者是使用时间长或者是使用环境恶劣 ,使得导线绝缘层老化 , 造成火线和零线直接连通。用电器进水造成的。3. 元件损坏。例如 , 设备绝缘材料老化 , 设计、制造、安装、维护不良等造成的设备缺陷发展成为短路。4. 气象条件影响。例如 , 雷击过后造成的闪烁放电 , 由于风灾引起架空线接触和导线覆冰引起电线杆倒塌等。【课堂活动】(1) 产生大电流：有时会产生上万甚至十几万安的大电流。因此 , 会产生大量的热量 , 损毁设备 , 电弧会将许多元件短时间熔化。可能造成重大火灾及伤害事件。(2) 造成低电压：它会使电气设备无法正常工作。(3) 干扰抑制与破坏系统的稳定...
