25秋人教版九年级物理16.2 串、并联电路中电压的规律 课件

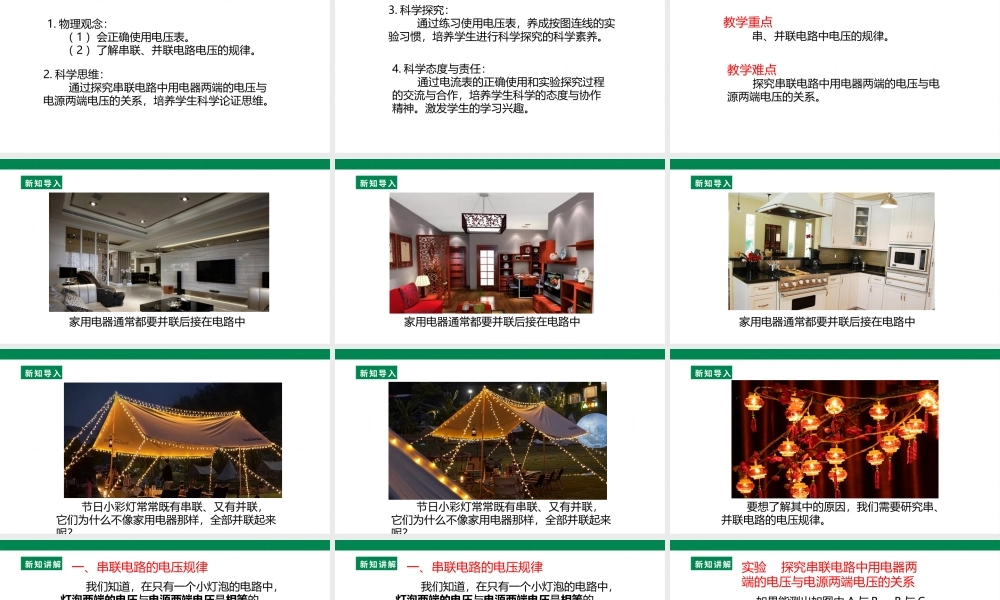

课题 16.2 串、并联电路中的电压规律 人教版九年级物理全一册制作 高文超教学目标1. 物理观念： （ 1 ）会正确使用电压表。 （ 2 ）了解串联、并联电路电压的规律。2. 科学思维： 通过探究串联电路中用电器两端的电压与电源两端电压的关系，培养学生科学论证思维。教学目标3. 科学探究： 通过练习使用电压表，养成按图连线的实验习惯，培养学生进行科学探究的科学素养。4. 科学态度与责任： 通过电流表的正确使用和实验探究过程的交流与合作，培养学生科学的态度与协作精神。激发学生的学习兴趣。教学目标教学重点 串、并联电路中电压的规律。教学难点 探究串联电路中用电器两端的电压与电源两端电压的关系。新知导入 家用电器通常都要并联后接在电路中新知导入 家用电器通常都要并联后接在电路中新知导入 家用电器通常都要并联后接在电路中新知导入 节日小彩灯常常既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？新知导入 节日小彩灯常常既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？新知导入 要想了解其中的原因，我们需要研究串、并联电路的电压规律。新知讲解 我们知道，在只有一个小灯泡的电路中，灯泡两端的电压与电源两端电压是相等的。一、串联电路的电压规律 新知讲解 我们知道，在只有一个小灯泡的电路中，灯泡两端的电压与电源两端电压是相等的。那么，两个或以上的用电器组成的串联电路中，各用电器两端的电压与电源两端电压有什么关系？请做出猜想。一、串联电路的电压规律 新知讲解 如果能测出如图中 A 与 B 、 B 与 C 、A 与 C 之间的电压，就可以找出串联电路中各用电器两端的电压与电源两端电压的关系。实验 探究串联电路中用电器两端的电压与电源两端电压的关系 研究串联电路的电压新知讲解 1. 设计实验电路并画出电路图。实验 探究串联电路中用电器两端的电压与电源两端电压的关系 测量 A 、 B 间电压测量 B 、 C 间电压测量 A 、 C 间电压新知讲解实验 探究串联电路中用电器两端的电压与电源两端电压的关系 测量 A 、 B 间电压 2. 选用不同规格的小灯泡 L1 、 L2 连接电路。根据电源电压选择电压表的量程。新知讲解实验 探究串联电路中用电器两端的电压与电源两端电压的关系 测量 A 、 B 间电压 3. 将电压表的两端分别连到 A 与 B ，检查无误后闭合开关，测出电压 UAB 。新知讲解实验 探究串...
