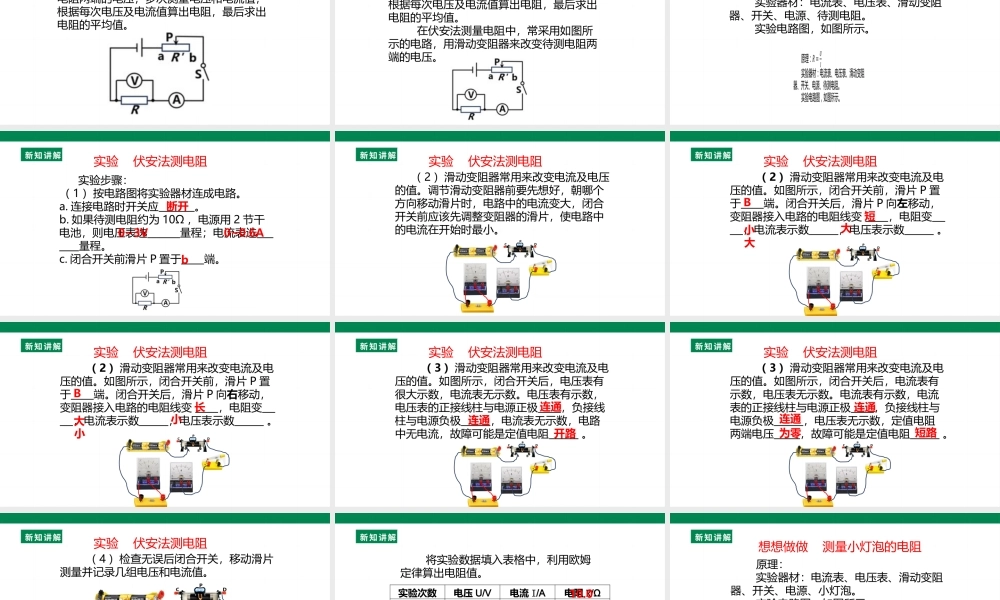

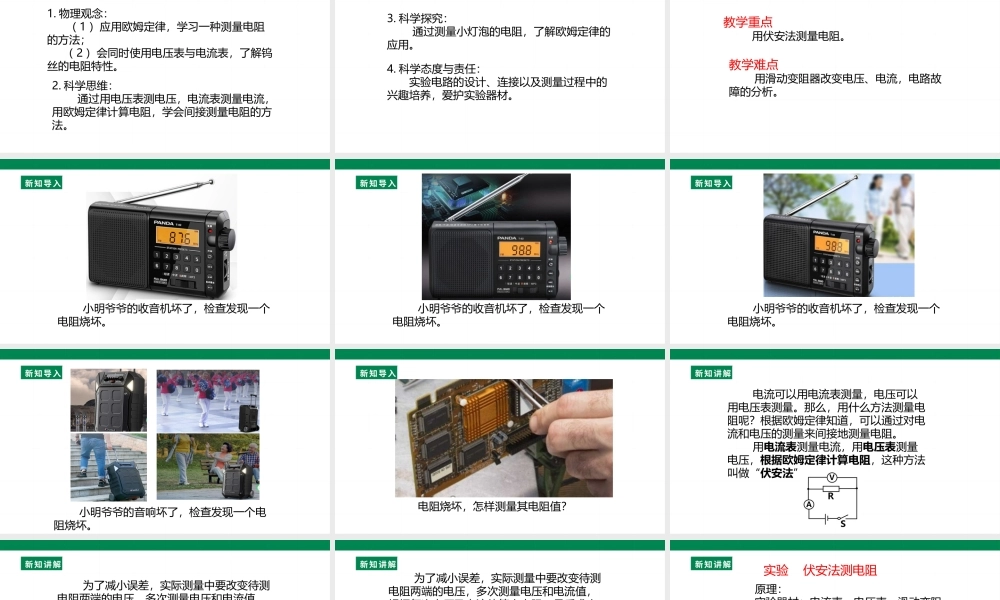

课题 17.3 电阻的测量 人教版九年级物理全一册制作 高文超教学目标1. 物理观念： （ 1 ）应用欧姆定律，学习一种测量电阻的方法； （ 2 ）会同时使用电压表与电流表，了解钨丝的电阻特性。2. 科学思维： 通过用电压表测电压，电流表测量电流，用欧姆定律计算电阻，学会间接测量电阻的方法。教学目标3. 科学探究： 通过测量小灯泡的电阻，了解欧姆定律的应用。4. 科学态度与责任： 实验电路的设计、连接以及测量过程中的兴趣培养，爱护实验器材。教学目标教学重点 用伏安法测量电阻。教学难点 用滑动变阻器改变电压、电流，电路故障的分析。新知导入 小明爷爷的收音机坏了，检查发现一个电阻烧坏。 新知导入 小明爷爷的收音机坏了，检查发现一个电阻烧坏。 新知导入 小明爷爷的收音机坏了，检查发现一个电阻烧坏。 新知导入 小明爷爷的音响坏了，检查发现一个电阻烧坏。 新知导入 电阻烧坏，怎样测量其电阻值？ 新知讲解 电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？根据欧姆定律知道，可以通过对电流和电压的测量来间接地测量电阻。 用电流表测量电流，用电压表测量电压，根据欧姆定律计算电阻，这种方法叫做“伏安法”。新知讲解 为了减小误差，实际测量中要改变待测电阻两端的电压，多次测量电压和电流值，根据每次电压及电流值算出电阻，最后求出电阻的平均值。新知讲解 为了减小误差，实际测量中要改变待测电阻两端的电压，多次测量电压和电流值，根据每次电压及电流值算出电阻，最后求出电阻的平均值。 在伏安法测量电阻中，常采用如图所示的电路，用滑动变阻器来改变待测电阻两端的电压。新知讲解 原理： 实验器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻。 实验电路图，如图所示。实验 伏安法测电阻 新知讲解 实验步骤：（ 1 ）按电路图将实验器材连成电路。a. 连接电路时开关应 。b. 如果待测电阻约为 10Ω ，电源用 2 节干电池，则电压表选 量程；电流表选 量程。c. 闭合开关前滑片 P 置于 端。实验 伏安法测电阻 断开 0~3V 0~0.6A b 新知讲解 （ 2 ）滑动变阻器常用来改变电流及电压的值。调节滑动变阻器前要先想好，朝哪个方向移动滑片时，电路中的电流变大，闭合开关前应该先调整变阻器的滑片，使电路中的电流在开始时最小。实验 伏安法测电阻 新知讲解 （ 2 ）滑动变阻器常用来改变电流及电压的值。如图所示，闭合...
