25秋人教版九年级物理17.4 欧姆定律在串、并联电路中的应用 课件

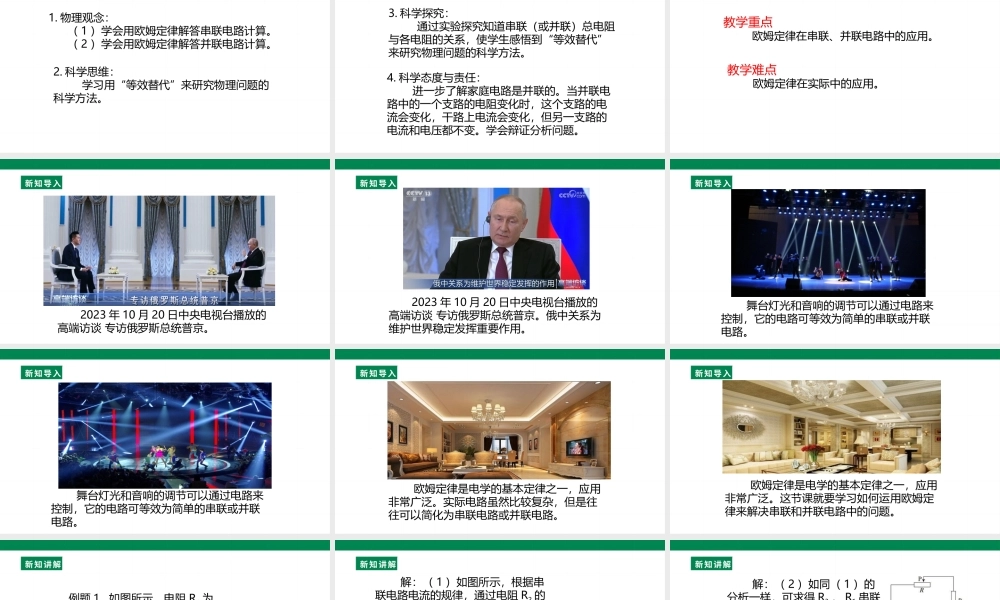

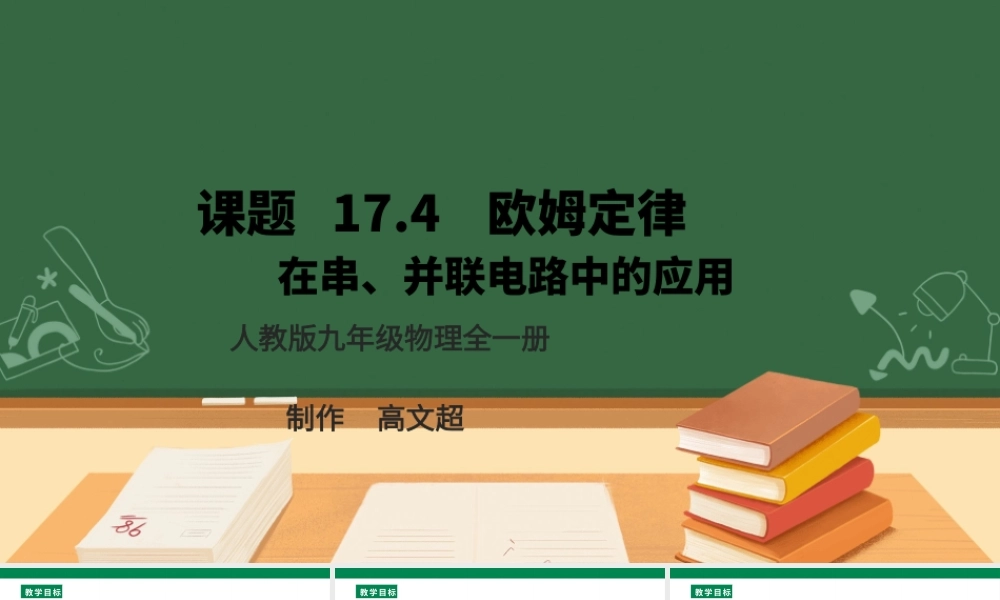

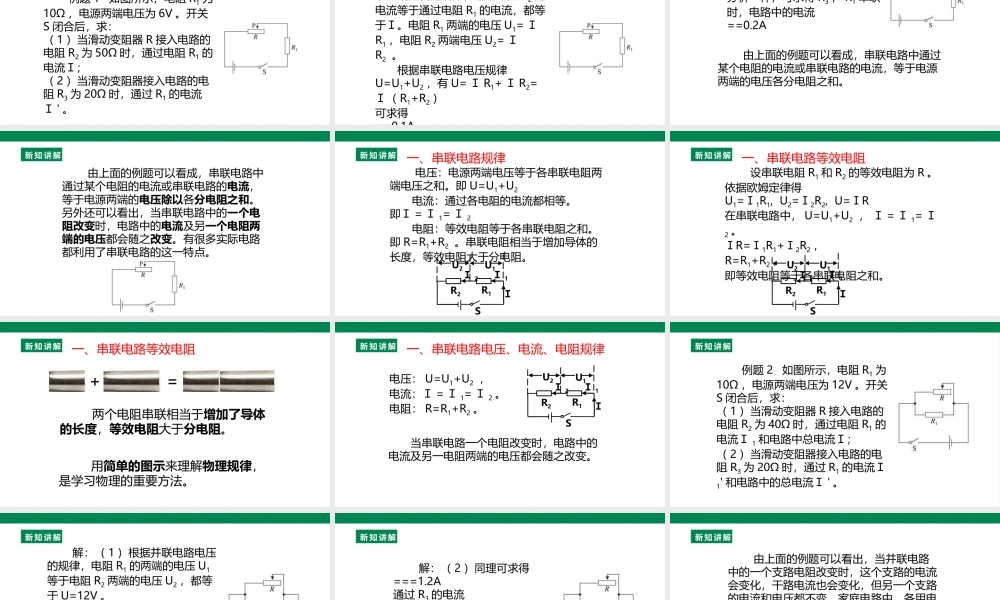

课题 17.4 欧姆定律 在串、并联电路中的应用 人教版九年级物理全一册制作 高文超教学目标1. 物理观念： （ 1 ）学会用欧姆定律解答串联电路计算。 （ 2 ）学会用欧姆定律解答并联电路计算。2. 科学思维： 学习用“等效替代”来研究物理问题的科学方法。教学目标3. 科学探究： 通过实验探究知道串联（或并联）总电阻与各电阻的关系，使学生感悟到“等效替代”来研究物理问题的科学方法。4. 科学态度与责任： 进一步了解家庭电路是并联的。当并联电路中的一个支路的电阻变化时，这个支路的电流会变化，干路上电流会变化，但另一支路的电流和电压都不变。学会辩证分析问题。教学目标教学重点 欧姆定律在串联、并联电路中的应用。教学难点 欧姆定律在实际中的应用。新知导入 2023 年 10 月 20 日中央电视台播放的高端访谈 专访俄罗斯总统普京。新知导入 2023 年 10 月 20 日中央电视台播放的高端访谈 专访俄罗斯总统普京。俄中关系为维护世界稳定发挥重要作用。新知导入 舞台灯光和音响的调节可以通过电路来控制，它的电路可等效为简单的串联或并联电路。新知导入 舞台灯光和音响的调节可以通过电路来控制，它的电路可等效为简单的串联或并联电路。新知导入 欧姆定律是电学的基本定律之一，应用非常广泛。实际电路虽然比较复杂，但是往往可以简化为串联电路或并联电路。新知导入 欧姆定律是电学的基本定律之一，应用非常广泛。这节课就要学习如何运用欧姆定律来解决串联和并联电路中的问题。新知讲解 例题 1 如图所示，电阻 R1 为10Ω ，电源两端电压为 6V 。开关S 闭合后，求：（ 1 ）当滑动变阻器 R 接入电路的电阻 R2 为 50Ω 时，通过电阻 R1 的电流Ｉ；（ 2 ）当滑动变阻器接入电路的电阻 R3 为 20Ω 时，通过 R1 的电流Ｉ ' 。新知讲解 解：（ 1 ）如图所示，根据串联电路电流的规律，通过电阻 R2 的电流等于通过电阻 R1 的电流，都等于Ｉ。电阻 R1 两端的电压 U1= ＩR1 ，电阻 R2 两端电压 U2= ＩR2 。 根据串联电路电压规律U=U1+U2 ，有 U= Ｉ R1+ Ｉ R2=Ｉ（ R1+R2 ）可求得==0.1A新知讲解 解：（ 2 ）如同（ 1 ）的分析一样，可求得 R3 ， R1 串联时，电路中的电流==0.2A 由上面的例题可以看成，串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端的电压各分电阻之和。新知讲解 由上面的例题可以看成，串联电路中通过某...
