2025-2026学年人教版九年级物理16.1 电压 课件

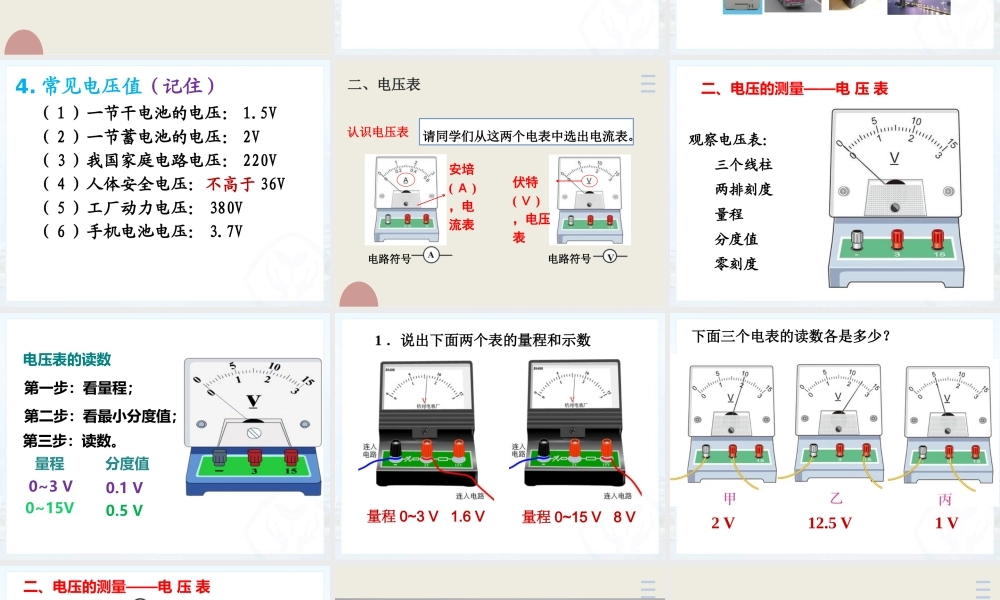

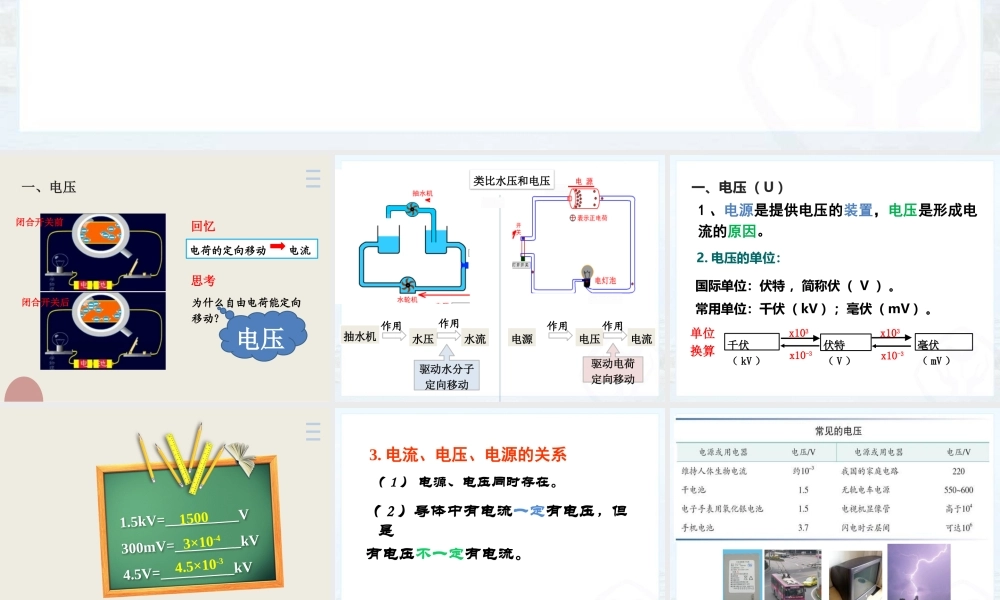

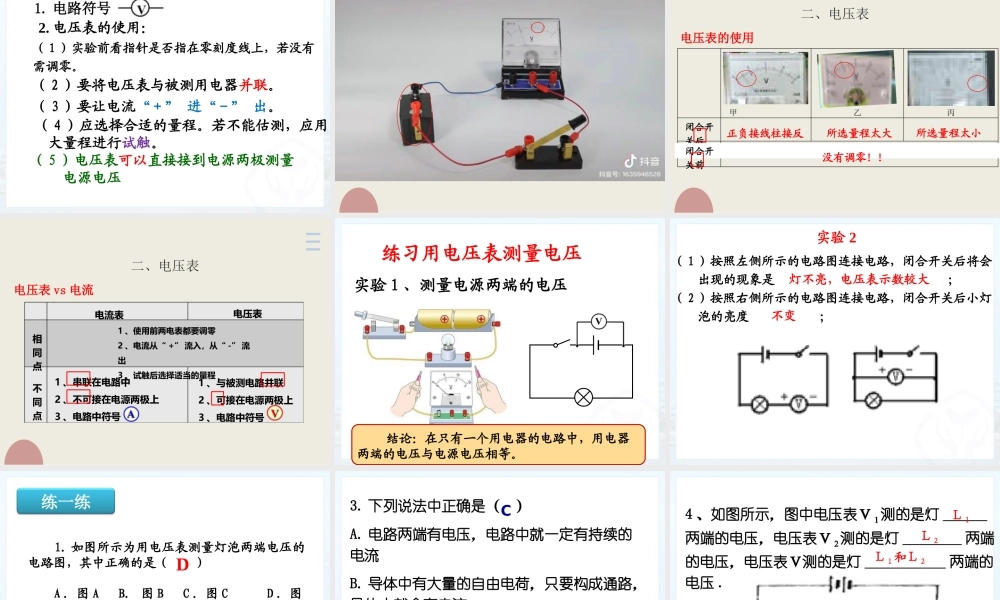

第十六章 电压 电阻第 1节电压一、电压电流是怎么形成的？回忆思考为什么自由电荷能定向移动？闭合开关前闭合开关后电荷的定向移动 电流电压 抽水机水压水流作用电源电压电流作用驱动水分子定向移动作用驱动电荷定向移动作用类比水压和电压1 、电源是提供电压的装置，电压是形成电流的原因。一、电压（ U ）2. 电压的单位：国际单位：伏特 ，简称伏（ V ）。常用单位：千伏（ kV ）；毫伏（ mV ）。单位换算x103x103毫伏（ mV ）伏特（ V ）千伏（ kV ）x10-3x10-31.5kV=__________V300mV=_________kV4.5V=__________kV15003×10-44.5×10-3（ 2 ）导体中有电流一定有电压，但是有电压不一定有电流。3. 电流、电压、电源的关系（ 1 ） 电源、电压同时存在。4. 常见电压值（记住） （ 1 ）一节干电池的电压： 1.5V （ 2 ）一节蓄电池的电压： 2V （ 3 ）我国家庭电路电压： 220V （ 4 ）人体安全电压：不高于 36V （ 5 ）工厂动力电压： 380V （ 6 ）手机电池电压： 3.7V二、电压表请同学们从这两个电表中选出电流表。安培( Ａ )，电流表伏特( Ｖ )，电压表电路符号认识电压表电路符号二、电压的测量——电 压 表观察电压表： 三个线柱 两排刻度 量程 分度值 零刻度第一步：看量程；第二步：看最小分度值；第三步：读数。电压表的读数0~3 V0~15V0.1 V0.5 V量程分度值1 ．说出下面两个表的量程和示数量程 0~3 V 1.6 V量程 0~15 V 8 V2 V下面三个电表的读数各是多少？12.5 V1 V2. 电压表的使用：（ 2 ）要将电压表与被测用电器并联。（ 3 ）要让电流“＋” 进“－” 出。（ 4 ）应选择合适的量程。若不能估测，应用大量程进行试触。（ 5 ）电压表可以直接接到电源两极测量电源电压二、电压的测量——电 压 表1. 电路符号（ 1 ）实验前看指针是否指在零刻度线上，若没有需调零。二、电压表电压表的使用压√与被测电路并联？？？负进正出：指针反向偏转√√可直接并联在电源两端 测电源电压 甲乙丙二、电压表电压表的使用闭合开关后正负接线柱接反闭合开关前所选量程太大所选量程太小没有调零！！二、电压表电压表 vs 电流表1 、串联在电路中2 、不可接在电源两极上3 、电路中符号1 、与被测电路并联2 、可接在电源两极上3 、电路中符号1 、使用前两电表都要调零2 、电流从“ +” 流入，从“ -” 流出3 、试触后选择适当的量程电流表...
