2025-2026学年人教版九年级物理17.2欧姆定律 课件VIP专享

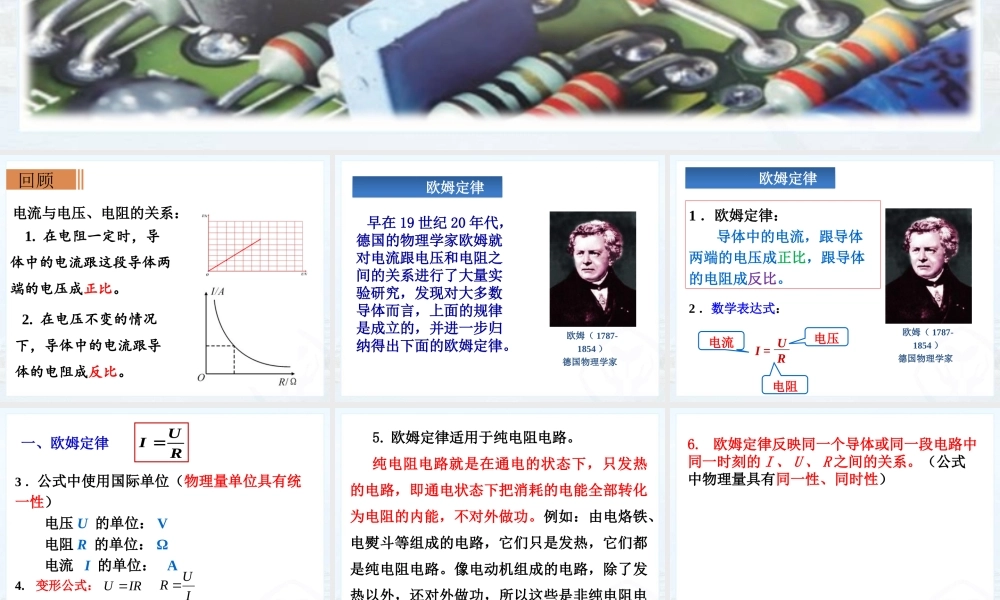

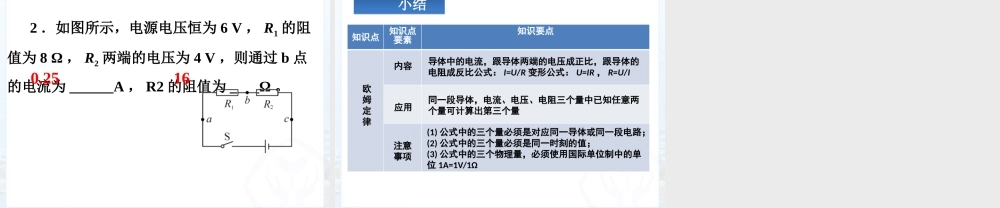

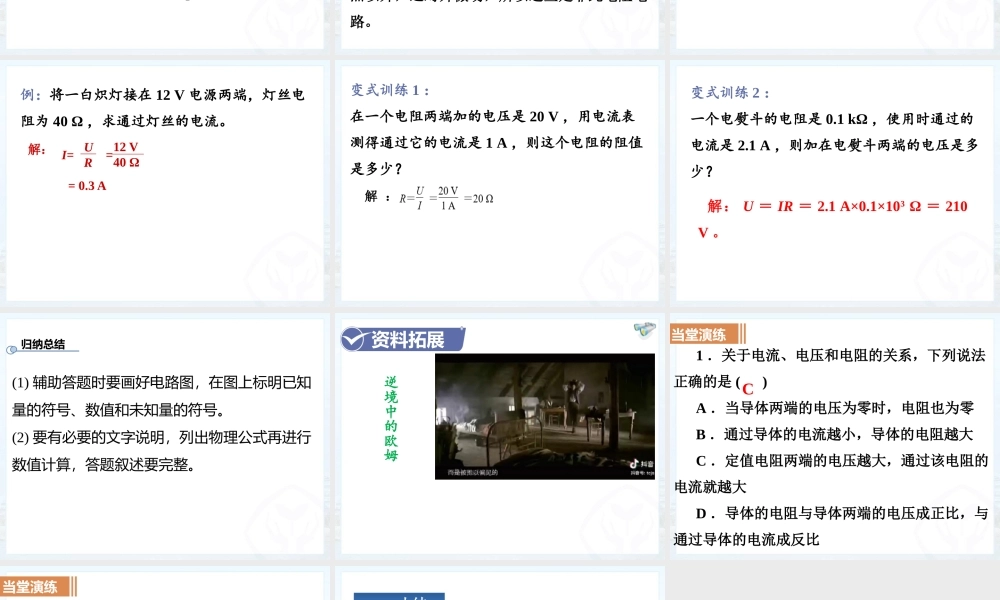

第十七章 第二节欧姆定律电流与电压、电阻的关系：回顾 2. 在电压不变的情况下，导体中的电流跟导体的电阻成反比。 1. 在电阻一定时，导体中的电流跟这段导体两端的电压成正比。 欧姆定律 欧姆定律 早在 19 世纪 20 年代，德国的物理学家欧姆就对电流跟电压和电阻之间的关系进行了大量实验研究，发现对大多数导体而言，上面的规律是成立的，并进一步归纳得出下面的欧姆定律。欧姆（ 1787-1854 ）德国物理学家 1 ．欧姆定律： 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆（ 1787-1854 ）德国物理学家 2 ．数学表达式： 电压电阻电流I = UR 欧姆定律 欧姆定律3 ．公式中使用国际单位（物理量单位具有统一性） 电压 U 的单位： V 电阻 R 的单位： Ω 电流 I 的单位： A一、欧姆定律UIRIRU IUR 变形公式：4.5. 欧姆定律适用于纯电阻电路。纯电阻电路就是在通电的状态下，只发热的电路，即通电状态下把消耗的电能全部转化为电阻的内能，不对外做功。例如：由电烙铁、电熨斗等组成的电路，它们只是发热，它们都是纯电阻电路。像电动机组成的电路，除了发热以外，还对外做功，所以这些是非纯电阻电路。6. 欧姆定律反映同一个导体或同一段电路中同一时刻的 I 、 U 、 R 之间的关系。（公式中物理量具有同一性、同时性） 例：将一白炽灯接在 12 V 电源两端，灯丝电阻为 40 Ω ，求通过灯丝的电流。解： I= = = 0.3 AUR12 V40 Ω变式训练 1 ：在一个电阻两端加的电压是 20 V ，用电流表测得通过它的电流是 1 A ，则这个电阻的阻值是多少？解 ：变式训练 2 ：一个电熨斗的电阻是 0.1 kΩ ，使用时通过的电流是 2.1 A ，则加在电熨斗两端的电压是多少？解： U ＝ IR ＝ 2.1 A×0.1×103 Ω ＝ 210 V 。归纳总结(1) 辅助答题时要画好电路图，在图上标明已知量的符号、数值和未知量的符号。(2) 要有必要的文字说明，列出物理公式再进行数值计算，答题叙述要完整。资料拓展逆境中的欧姆当堂演练1 ．关于电流、电压和电阻的关系，下列说法正确的是 ( )A ．当导体两端的电压为零时，电阻也为零B ．通过导体的电流越小，导体的电阻越大C ．定值电阻两端的电压越大，通过该电阻的电流就越大D ．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比C当堂演练2 ．如图所示，电源电压恒为 6 V ， R1 的阻值为 8 Ω ，...
