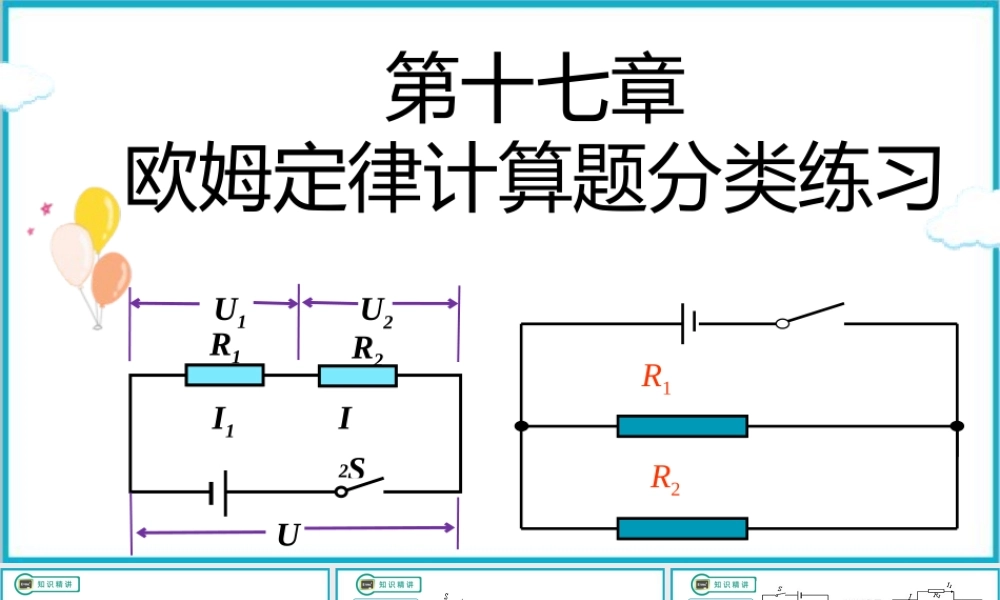

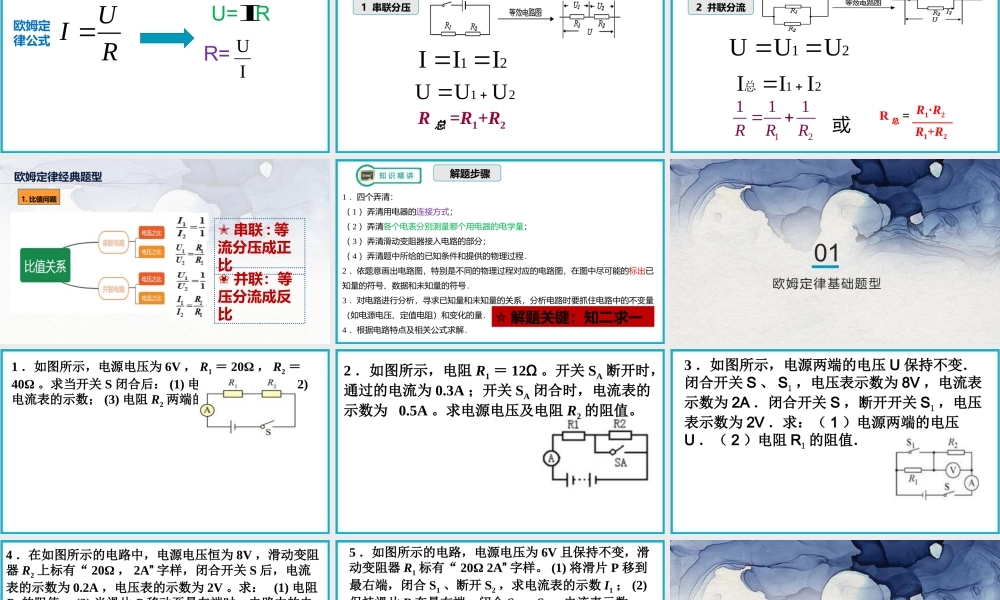

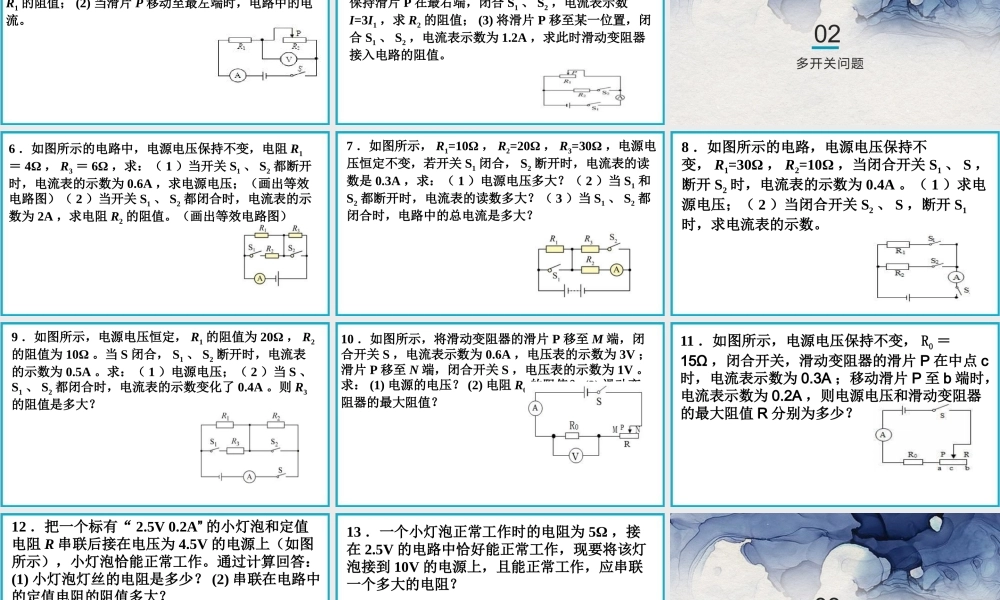

parents‘ meeting on building children’s road to success parents' meeting building children's road to success宣讲人：某某某 时间： 20XX.XX第十七章欧姆定律计算题分类练习U1U2I2USR2R1I1R1R2UIR欧姆定律公式U= RIUR=I1 串联分压21III21 UUUR 总 =R1+R22 并联分流21UUU21 III总12111RRRR 总 = R1·R2R1+R2或1. 比值问题✭ 串联 : 等流分压成正比✬ 并联：等压分流成反比欧姆定律经典题型 解题步骤1 ．四个弄清：（ 1 ）弄清用电器的连接方式；（ 2 ）弄清各个电表分别测量哪个用电器的电学量；（ 3 ）弄清滑动变阻器接入电路的部分；（ 4 ）弄清题中所给的已知条件和提供的物理过程．2 ．依题意画出电路图，特别是不同的物理过程对应的电路图，在图中尽可能的标出已知量的符号、数据和未知量的符号．3 ．对电路进行分析，寻求已知量和未知量的关系，分析电路时要抓住电路中的不变量（如电源电压、定值电阻）和变化的量．4 ．根据电路特点及相关公式求解．✮ 解题关键：知二求一01欧姆定律基础题型1 ．如图所示，电源电压为 6V ， R1 ＝ 20Ω ， R2 ＝40Ω 。求当开关 S 闭合后： (1) 电路中的总电阻； (2)电流表的示数； (3) 电阻 R2 两端的电压。2 ．如图所示，电阻 R1 ＝ 12Ω 。开关 SA 断开时，通过的电流为 0.3A ；开关 SA 闭合时，电流表的示数为 0.5A 。求电源电压及电阻 R2 的阻值。 3 ．如图所示，电源两端的电压 U 保持不变．闭合开关 S 、 S1 ，电压表示数为 8V ，电流表示数为 2A ．闭合开关 S ，断开开关 S1 ，电压表示数为 2V ．求：（ 1 ）电源两端的电压U ．（ 2 ）电阻 R1 的阻值．4 ．在如图所示的电路中，电源电压恒为 8V ，滑动变阻器 R2 上标有“ 20Ω ， 2A” 字样，闭合开关 S 后，电流表的示数为 0.2A ，电压表的示数为 2V 。求： (1) 电阻R1 的阻值； (2) 当滑片 P 移动至最左端时，电路中的电流。5 ．如图所示的电路，电源电压为 6V 且保持不变，滑动变阻器 R1 标有“ 20Ω 2A” 字样。 (1) 将滑片 P 移到最右端，闭合 S1 、断开 S2 ，求电流表的示数 I1 ； (2)保持滑片 P 在最右端，闭合 S1 、 S2 ，电流表示数I=3I1 ，求 R2 的阻值； (3) 将滑片 P 移至某一位置，闭合 S1 、 S2 ，电流表示数为 1.2A ，求此时...
