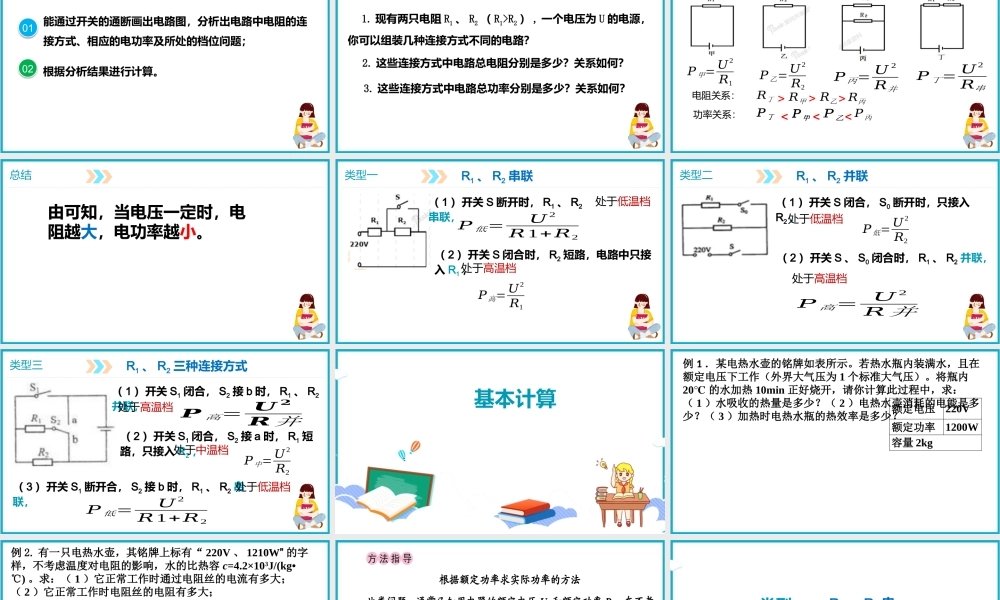

parents‘ meeting on building children’s road to success parents' meeting building children's road to success宣讲人：某某某 时间： 20XX.XX第十八章 电功率第二节 电功率（第三课时多档问题）学习目标能通过开关的通断画出电路图，分析出电路中电阻的连接方式、相应的电功率及所处的档位问题；01根据分析结果进行计算。02提出问题 1. 现有两只电阻 R1 、 R2 （ R1>R2 ） , 一个电压为 U 的电源，你可以组装几种连接方式不同的电路？ 2. 这些连接方式中电路总电阻分别是多少？关系如何？ 3. 这些连接方式中电路总功率分别是多少？关系如何？解决问题𝑃甲=𝑈 2𝑅1（ R1>R2 ）𝑃乙=𝑈 2𝑅2𝑃 丙= 𝑈 2𝑅并𝑃 丁= 𝑈 2𝑅串𝑃= 𝑈 2𝑅电阻关系：𝑅丁𝑅丙𝑅甲𝑅乙> > > 功率关系：𝑃丁𝑃甲𝑃 乙<<<𝑃丁𝑃甲<<𝑃丙𝑃 乙<𝑃丁𝑃甲<<总结由可知，当电压一定时，电阻越大，电功率越小。类型一R1 、 R2 串联（ 1 ）开关 S 断开时， R1 、 R2串联，（ 2 ）开关 S 闭合时， R2 短路，电路中只接入 R1 ，处于低温档处于高温档𝑃 低=𝑈 2𝑅 1+𝑅2𝑃高=𝑈 2𝑅1类型二R1 、 R2 并联（ 1 ）开关 S 闭合， S0 断开时，只接入R2 ，（ 2 ）开关 S 、 S0 闭合时， R1 、 R2 并联，处于低温档处于高温档𝑃低=𝑈 2𝑅2𝑃 高= 𝑈 2𝑅 并类型三R1 、 R2 三种连接方式（ 1 ）开关 S1 闭合， S2 接 b 时， R1 、 R2并联，（ 3 ）开关 S1 断开合， S2 接 b 时， R1 、 R2 串联，（ 2 ）开关 S1 闭合， S2 接 a 时， R1 短路，只接入 R2 ，处于高温档处于低温档处于中温档𝑷 高= 𝑼 𝟐𝑹 并𝑃 低=𝑈 2𝑅 1+𝑅2𝑃中=𝑈 2𝑅2基本计算例 1 ．某电热水壶的铭牌如表所示。若热水瓶内装满水，且在额定电压下工作（外界大气压为 1 个标准大气压）。将瓶内20℃ 的水加热 10min 正好烧开，请你计算此过程中，求：（ 1 ）水吸收的热量是多少？（ 2 ）电热水壶消耗的电能是多少？（ 3 ）加热时电热水瓶的热效率是多少？额定电压220V额定功率1200W容量 2kg例 2. 有一只电热水壶，其铭牌上标有“ 220V 、 1210W” 的字样，不考虑温度对电阻的影响，水的比热容 c=4.2×103J/(kg•℃) 。求：（ 1 ）它正常工作时通过电阻丝的电流有多大；（ 2 ）它正常工作时电阻丝的电阻有多大；（ 3 ）当实际电压为 2...
