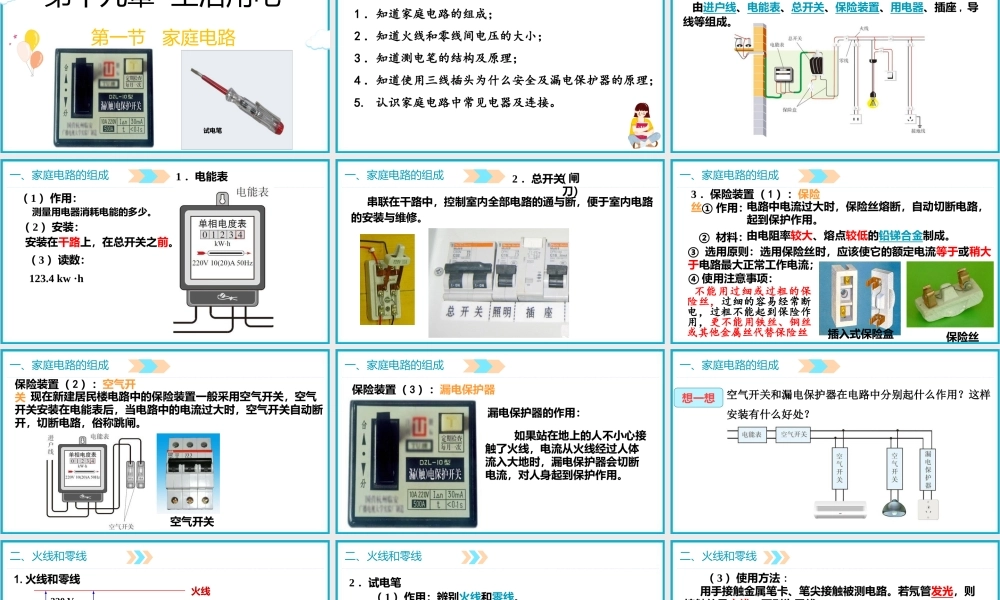

课前思考太阳问题：家庭电路如果按这样的方式连接行吗？会出现什么问题？家庭电路必须按照一定的规范、一定的顺序、一定的方式连接，才能实现各种功能，才能保证用电安全。parents‘ meeting on building children’s road to success parents' meeting building children's road to success宣讲人：某某某 时间： 20XX.XX第十九章 生活用电第一节 家庭电路试电笔学习目标太阳1 ．知道家庭电路的组成；2 ．知道火线和零线间电压的大小；3 ．知道测电笔的结构及原理；4 ．知道使用三线插头为什么安全及漏电保护器的原理；5. 认识家庭电路中常见电器及连接。一、家庭电路的组成 由进户线、电能表、总开关、保险装置、用电器、插座 , 导线等组成。一、家庭电路的组成1 ．电能表（ 1 ）作用：（ 2 ）安装： 测量用电器消耗电能的多少。安装在干路上，在总开关之前。123.4 kw ·h（ 3 ）读数：一、家庭电路的组成2 ．总开关 串联在干路中，控制室内全部电路的通与断，便于室内电路的安装与维修。 ( 闸刀）一、家庭电路的组成3 ．保险装置（ 1 ）：保险丝 ① 作用：② 材料：③ 选用原则：选用保险丝时，应该使它的额定电流等于或稍大于电路最大正常工作电流；电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝④ 使用注意事项：不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，更不能用铁丝、铜丝或其他金属丝代替保险丝一、家庭电路的组成空气开关保险装置（ 2 ）：空气开关 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。一、家庭电路的组成漏电保护器的作用： 如果站在地上的人不小心接触了火线，电流从火线经过人体流入大地时，漏电保护器会切断电流，对人身起到保护作用。保险装置（ 3 ）：漏电保护器一、家庭电路的组成想一想空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？二、火线和零线1. 火线和零线火线零线大地0 V220 V220 V 用试电笔！试电笔 如何辨别火线和零线？二、火线和零线2 ．试电笔 （ 1 ）作用：辨别火线和零线。 （ 2 ）构造：氖管电阻笔尖（金属）金属笔卡弹簧二、火线和零线 （ 3 ）使用方法 : 用手接触金属笔卡、笔尖接触被测电路。若氖管...
