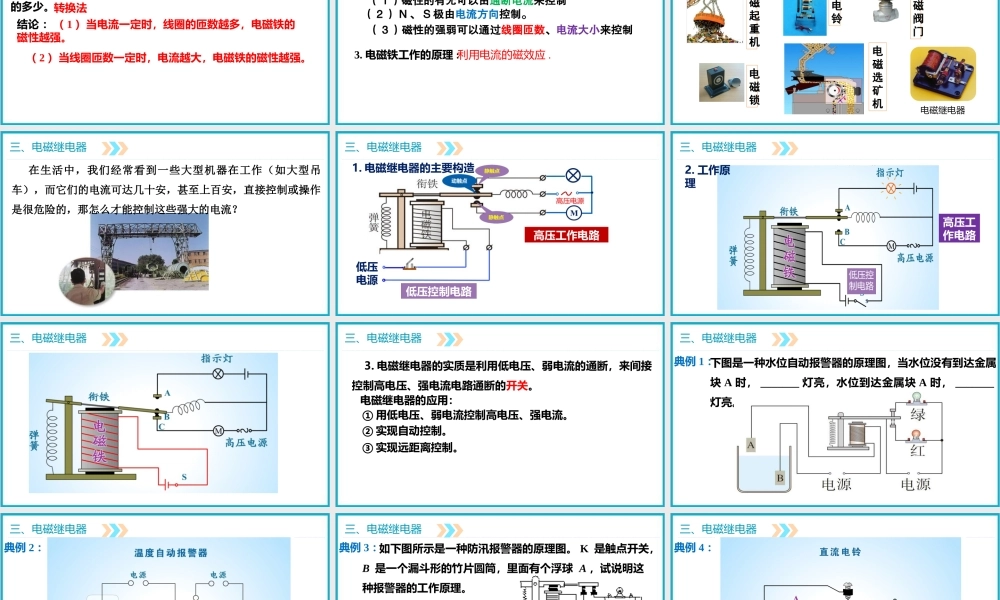

parents‘ meeting on building children’s road to success parents' meeting building children's road to success第二十章 电与磁第三节 电磁铁 电磁继电器S高压工作电路学习目标蜡烛1. 知道什么是电磁铁；知道电磁铁的磁性强弱与哪些因素有关；了解电磁铁在生活中的应用；知道电磁继电器及其构造和工作原理。2. 通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，提高观察、分析及操作能力。复习 1. 丹麦物理学家 _____________ 第一个发现了电与磁之间的联系，通电导线周围存在与电流有关的 ，这种现象叫电流的磁现象。奥斯特磁场复习 2. 通电螺线管外部的磁场和 _____________ 的磁场一样，它的两端相当于条形磁体的两个磁极。 通电螺线管两端的极性与其中的 ___________ 有关。条形磁体电流方向复习3. 用 握住螺线管，让四指指向螺线管中 ，则拇指所指的那端就是螺线管的 。右手电流的方向N 极新课引入同学们可以自制电磁铁，看看谁吸引的大头针最多？ 生活中，通电螺线管可以制成电磁起重机，它可以吸引体积很大的废铁。一、电磁铁线圈铁芯1 ．插入铁芯的通电螺线管称为电磁铁。具有较强的磁性。2 ．电磁铁的优点：（ 1 ）磁性的有无可以由通断电流来控制（ 2 ） N 、 S 极由电流方向控制。问题：电磁铁磁性强弱跟哪些因素有关？一、电磁铁 探究影响电磁铁磁性强弱的因素可能与电流的大小、线圈的匝数有关。猜想假设控制变量法、转换法。 判断磁性强弱方法：根据吸引铁钉、曲别针等的多少来判断电磁铁的磁性强弱。实验方法① 控制电磁铁线圈的匝数不变，改变线圈中电流的大小。② 控制电磁铁线圈的电流不变，改变线圈匝数。可能与电流大小有关。可能与电流大小有关。可能与线圈的形状、匝数有关。可能与线圈的形状、匝数有关。 转换法 一、电磁铁 探究影响电磁铁磁性强弱的因素实验 1 研究电磁铁的磁性跟线圈匝数的关系改变线圈匝数结论 1 ：当电流一定时，线圈的匝数越多，电磁铁的磁性越强。一、电磁铁 探究影响电磁铁磁性强弱的因素实验 2 研究电磁铁的磁性跟电流的关系SaSa改 变电流结论 2 ：当线圈匝数一定时，电流越大，电磁铁的磁性越强。一、电磁铁 探究影响电磁铁磁性强弱的因素1. 本实验中磁性的强弱通过观察小铁钉、大头针、回形针等数量的多少。转换法结论 ：（ 1 ）当电流一定时，线圈的匝数越多，电磁铁的磁性越强。（ 2 ）当线圈匝数一定...
