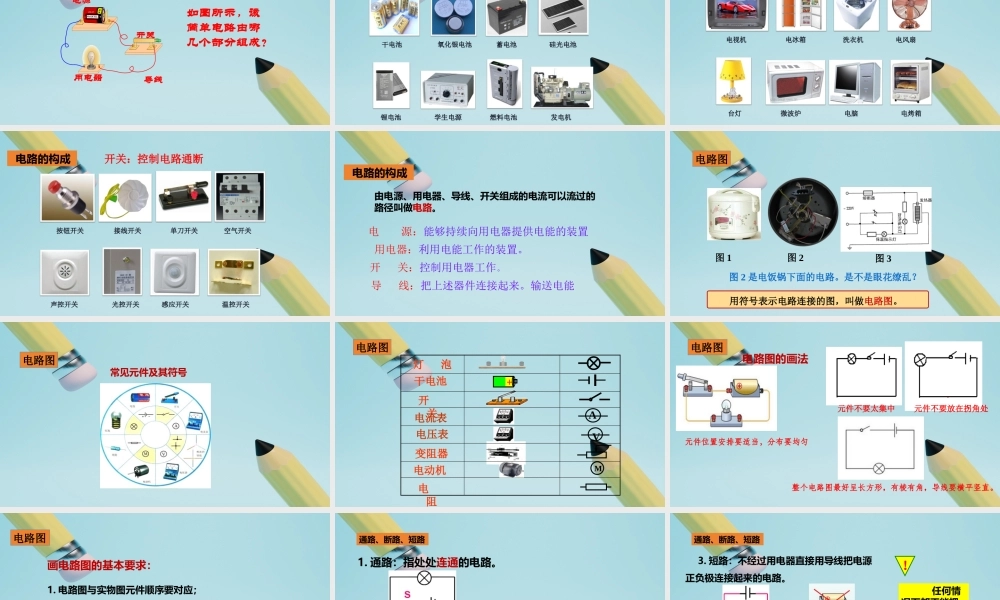

电流和电路人教版九年级物理第十五章第二节 想想做做怎样连接，可以让灯泡发光，并能用开关控制灯泡？为什么灯泡会持续发光？ 电流通电前金属导体中自由电子的运动情况 电流 电流通电后，自由电子定向移动形成电流电流方向通电后，正、负电荷定向向相反的方向移动形成电流通电前，溶液中的正、负电荷自由移动 电流电流的形成：电荷的定向移动形成电流电流的方向规定：正电荷的定向移动方向为电流的方向，负电荷的定向移动方向与电流方向相反。 电流 电路中电流的方向： 电源正极 开关 用电器 电源负极 电流利用发光二极管如何判断电流的方向？ 想想做做正极负极发光二极管也叫LED ，具有单向导电的特点。发光二极管也叫LED ，具有单向导电的特点。 实验现象当电流由正极经过发光二极管流向负极时，二极管发光，反之，电流不能由负极经过发光二极管流向正极，二极管不会发光。 想想做做用电器如图所示，该简单电路由哪几个部分组成？电源开关导线 电路的构成电源：提供电能的装置 电路的构成干电池氧化银电池蓄电池硅光电池锂电池学生电源燃料电池发电机 电路的构成用电器：消耗电能的装置电视机电冰箱洗衣机电风扇台灯微波炉电脑电烤箱 电路的构成开关：控制电路通断按钮开关接线开关单刀开关空气开关声控开关光控开关感应开关温控开关 电路的构成由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。电 源：能够持续向用电器提供电能的装置用电器：利用电能工作的装置。开 关：控制用电器工作。导 线：把上述器件连接起来。输送电能 用符号表示电路连接的图，叫做电路图。图 1图 2熔断器发热器保温指示灯加热指示灯图 3电路图 图 2 是电饭锅下面的电路。是不是眼花缭乱？常见元件及其符号电路图电路图+灯 泡干电池开 关AV电流表电压表变阻器电动机M电 阻电路图的画法元件位置安排要适当，分布要均匀电路图元件不要太集中元件不要放在拐角处整个电路图最好呈长方形，有棱有角，导线要横平竖直。1. 电路图与实物图元件顺序要对应；2. 元件位置安排要适当，分布要均匀；3. 任何元件不要画在拐角处；4. 整个电路图最好呈长方形，有棱有角，导线要横平竖直画电路图的基本要求：电路图1. 通路：指处处连通的电路。2. 断路（开路）：指某处断开没有电流通过的电路。开关断开导线断开通路、断路、短路3. 短路：不经过用电器直接用导线把电源正负极连接起来的电路。×出现短路会损坏电源，是不允许的...
