2025秋-人教版九年级物理16.2 串、并联电路的电压

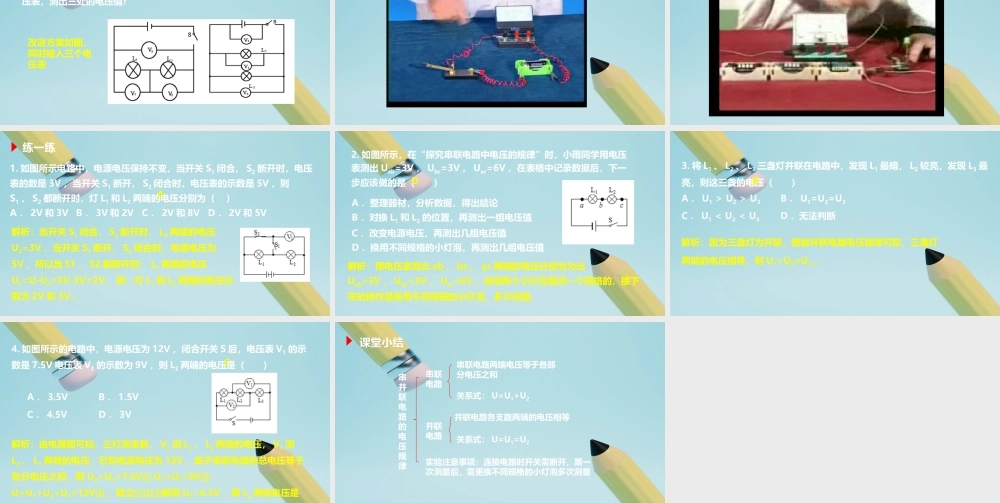

第 2 节 串、并联电路 中的电压规律2. 电压表要 在电路的两端。知识回顾4. 电压表 直接并接在电源的正、负极，所测的电压是 电压。3. 电流从电压表的 接线柱流入，从 接线柱流出。负并联电源可以正1. 电压是形成电流的 。原因一、串联电路的电压规律串联水压与电压的类比AC 间的水压等于 AB 间的水压与 BC 间水压之和类比猜想： l1 、 l2 两端的电压之和等于总电压 U实验设计如图1. 连接串联电路，用电压表测出 A 与 B 、 B 与 C 以及 A 与C 之间的电压，就可以找出串联电路中各用电器两端的电压与电源两端电压的关系。2. 改变小灯泡的规格多次实验，得出实验结论的普遍性。点击下方图片——观察探究串联电路的电压规律实验数据记录实验结论串联电路两端的总电压等于各部分电路两端电压的和 .关系式 U=U1+U2二、并联电路的电压规律并联水压与电压的类比两条通道， ABD 间的水压等于 ACD 间的水压类比猜想： l1 、 l2 两端的电压相等，且等于总电压 U实验设计连接并联电路，用电压表分别测量 L1 、 L2 两端的电压 U1 和U2 ，以及电源的电压 U 。点击下方图片——观察探究并联电路的电压规律实验数据记录实验结论并联电路的各支路两端的电压相等关系式 U1=U2=U在实验中，每次都要把电压表拆下来，重新连接。能不能同时接入三个电压表，测出三处的电压值？思考改进方案如图，同时接入三个电压表点击下方图片——观察电池的串联点击下方图片——观察电池的并联1. 如图所示电路中，电源电压保持不变，当开关 S1 闭合， S2 断开时，电压表的数是 3V ，当开关 S1 断开， S2 闭合时，电压表的示数是 5V ，则S1 ， S2 都断开时，灯 L1 和 L2 两端的电压分别为（ ）A ． 2V 和 3VB ． 3V 和 2VC ． 2V 和 8VD ． 2V 和 5V练一练A解析：当开关 S1 闭合， S2 断开时， L2 两端的电压U2=3V ，当开关 S1 断开， S2 闭合时，电源电压为5V ，所以当 S1 、 S2 都断开时： L1 两端的电压U1=U-U2=5V-3V=2V ，即：灯 L1 和 L2 两端的电压分别为 2V 和 3V 。2. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出 Uab=3V ， Ubc=3V ， Uac=6V ，在表格中记录数据后，下一步应该做的是（ ）DA ．整理器材，分析数据，得出结论B ．对换 L1 和 L2 的位置，再测出一组电压值C ．改变电源电压，再测出几组电压值...
